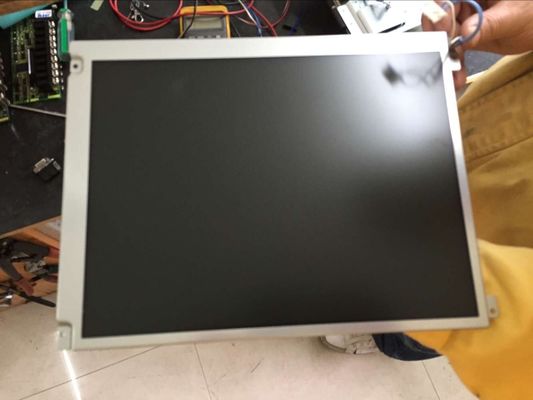

Подробная информация о продукте:
|
| Номер модели: | TX23D201VM0BPA | Размер: | 9.0 дюймов |
|---|---|---|---|
| Резолюция: | 800 ((RGB) × 480 (WVGA) 103PPI | Яркость: | ² 800 cd/m (тип.) |
| Температурный диапазон: | Температура хранения: -30 ~ 80 °C Температура работы: -20 ~ 70 °C Уровень вибрации: 2.0G (19.6 м/с2) | ||
| Выделить: | Панель LVDS TFT LCD,Модуль LVDS TFT LCD,Видео-дисплей Lcd касания VGA |
||
| Основная информация: | Бренд панели | Модель панели | TX23D201VM0BPA | |
|---|---|---|---|---|
| Диагональный размер | 9.0" | Применение | ||
| Тип панели | a-Si TFT-LCD, LCM | Именные модели | - | |
| Надежность: | Операционная температура. | -20 ~ 70 °C | Температура хранения. | -30 ~ 80 °C |
| Государство RoHS | Уровень вибрации | 2.0G (19,6 м/с2) | ||
| Особенности: |
|
|||
| Характеристики пикселей: | Формат пикселей | 800 ((RGB) × 480 [WVGA] | Конечная точка | 00,082×0,246 мм (H×V) |
|---|---|---|---|---|
| Конфигурация | Вертикальная полоса RGB | Пиксельный диапазон | 0.246×0,246 мм (H×V) [103PPI] | |
| Механические размеры: | Область отображения | 1960,8 × 118,08 мм (H × V) | Площадь Безеля | - |
| Очертание Дим. | 218×135 мм (H×V) | Глубина контура | 120,65±0,5 мм | |
| Очертания: | Форма фактора | Плоский прямоугольник | Ориентация | Тип ландшафта |
| Соотношение сторон | 15:9 (H:V) | Стиль формы | ||
| Прикосновение к экрану: | Точки соприкосновения | 1 балл | Сигнал TP | - |
| Контроллер TP | Без сенсорного контроллера | Сенсорный экран | 4 провода с сопротивляющим прикосновением | |
| Дырки и скобки: | Задние монтажные отверстия (4-Φ2.88) | |||
| Другие особенности: | Вес | 415 грамм (тип.) | Поверхность | Противосветление, твердое покрытие (3H) |
| Основная информация: | Яркость | 800 cd/m2 (обычно) | Соотношение контраста | 8001 (типовой) (передающий) |
|---|---|---|---|---|
| Угол обзора | 85/85/85/85 (тип.) ((CR≥10) | Оптический режим | IPS, обычно черный, передающий | |
| Направление просмотра | Симетрия | Время ответа | 40 (тип.) ((Tr+Td) (ms) | |
| Цветовая производительность: | Хроматичность | Wx:0.320" Уай:0.310 | Цветовые номера | 262K/16.7M (6-бит / 6-бит + Hi-FRC) |
| Температура цвета | 6239K | Белая однородность | 1.33 (максимум 9 баллов) | |
| 1931 Color Gamlt: | Соотношение NTSC | 56% | sRGB | 77% охвата |
| Adobe RGB | Покрытие 58% | DCI-P3 | Покрытие 58% | |
| Рекомендую.2020 | Покрытие 42% | Примечания | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Высокая производительность дисплея: | Видимость снаружи | Читаемое солнечным светом | Трансмиссивность |
| Частота кадров: | 60 Гц |
|---|---|
| Обратное сканирование: | Да (180°) |
| Потребление энергии: | 7.52W (тип.) |
| Функции подсветки: | Форма лампы | - | Тип лампы | WLED | Время жизни | 70K (типа) (часы) |
|---|---|---|---|---|---|---|
| Замена | - | Сумма | - | Положение | Тип края света | |
| Характеристики интерфейса: | Тип | Коннектор | Положение | - | Драйвер лампы | С светодиодным драйвером |
| Детали интерфейса: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| JST | SM08B-SRSS-TB | 10,0 мм | 8 штифтов | 1 шт. | BDE-8PINS-VVVNNGGG | |
| Водитель электрический: | Входное напряжение | 12.0V (тип.) | Текущий вход | 510±40 мА | ||
| Потребление | 6.12W (тип.) | |||||
| Сигнальная система: | LVDS (1 ч, 6/8-бит) | Логическое напряжение | - | |||
|---|---|---|---|---|---|---|
| Сигнал электрический: | Входное напряжение | 3.3В (тип.) | Текущий вход | 430/560mA (тип/макс.) | ||
| Потребление | 1.4W (тип.) | |||||
| Характеристики интерфейса: | Тип | Коннектор | Положение | - | ||
| Подробности соединителя: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| JAE | FI-SEB20P-HF13E | 1.25 мм | 20 штифтов | 1 шт. | LVDS-20P1C8B-010F | |
