Подробная информация о продукте:
|
| Формат пиксела: | 1920 (RGB) ×1200 | Модель: | LQ154M1LW02 |
|---|---|---|---|
| Диагональный размер: | 15,4 дюйма | Просветительность: | ² 200 cd/m (тип.) |
| Угол обзора: | 70/70/50/60 (тип.) (CR≥10) | Источник света: | CCFL (1 шт.), 10 тыс. часов, с инвертором |
| Тип интерфейса: | LVDS (2 х, 6 бит), 30 пин Коннектор | Среда: | Рабочая температура: 0 ~ 50 °C; Температура хранения: -25 ~ 60 °C |
| Выделить: | Панель XGA промышленная LCD,Экран диеза TFT LCD SVGA |
||

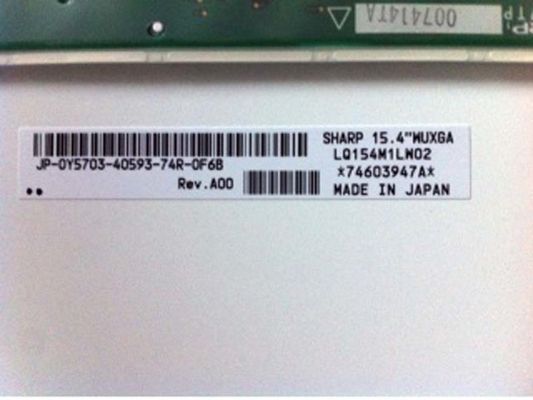

| Основная деталь: | Производитель | ОЧНО | Наименование модели | LQ154M1LW02 1 Совместимо |
|---|---|---|---|---|
| Тип панели | a-Si TFT-LCD, LCM | Другое имя | SHP139F | |
| Размер панели | 15.4 дюйма | Предназначен для | ||
| Максимальные рейтинги: | Температура ОП | 0 ~ 50 °C | СТ Температура | -25 ~ 60 °C |
| Уровень вибрации | 1.0G (9,8 м/с2) | RoHS | - |
| Основная информация: | Просветительность | 200 cd/m2 (обычно) | Соотношение контраста | 400: 1 (типовой) (передающий) |
|---|---|---|---|---|
| Хороший вид на | В шесть часов. | Скорость ответа | 10/25 (макс.) ((Tr/Td) (ms) | |
| Угол обзора | 70/70/50/60 (тип.) ((CR≥10) | Режим работы | TN, обычно белый, передающий | |
| Цветовая производительность: | Хроматичность | Wx:0.313" Уай:0.329 | Цвет поддержки | 262K (6 бит) |
| Температура цвета | 6485K | Белая однородность | 1.45 (максимум 5 баллов) |
| Характеристики пикселей: | Количество пикселей | 1920 ((RGB) × 1200 [WUXGA] | Устройство | Вертикальная полоса RGB |
|---|---|---|---|---|
| Пункт Пич ((W×H) | 00,0575×0,1725 мм | Пиксельный пич ((W×H) | 0.1725×0.1725 мм [147PPI] | |
| Физический размер: | Активное просмотр | 331.2 ((W) × 207 ((H) мм | В целом Дим. | 344 ((W) × 240 ((H) мм |
| Открытие безеля | - | Общая глубина | 6.5 (максимум) мм | |
| Очертания: | Форма Форма | Плоский прямоугольник | Ориентация | Тип ландшафта |
| Соотношение сторон ((W:H) | 16:10 | Стиль формы | Клин (PCBA согнутый, T≥5,2 мм) | |
| Фиксация: | Боковые монтажные отверстия (8-М2) на левой, правой оболочке; отверстия для монтажа лица (6 шт.) на верхних, нижних слизняках | |||
| Другие детали: | Масса | 650 г (максимум) | Поверхность | Противоблекающее покрытие, твердое покрытие (2H), отражение 1,7% (макс.) |
| Скорость обновления: | 60 Гц |
|---|---|
| Обратное сканирование: | Нет, нет. |
| Сигнал электрический: | Вводный ток | 720mA (тип.) | Входное напряжение | 3.3В (тип.) | ||
|---|---|---|---|---|---|---|
| Потребление | - | Интерфейс сигнала | LVDS (2 ч, 6 бит) | |||
| Характеристики интерфейса: | Положение | - | Физический тип | Коннектор | ||
| Интерфейс сигнала: | Бренд | Модель | Сумма | Пин Пич | Количество пин | Назначение пин-кода |
| JAE | FI-XB30SL-HF10 | 1 шт. | 10,0 мм | 30 штифтов | LVDS-30P2C6B-020C | |
| Характеристики лампы: | Форма лампы | Прямой. | Тип лампы | CCFL | Положение | Тип края света (нижняя сторона) |
|---|---|---|---|---|---|---|
| Обмен | - | Сумма | 1 шт. | Жизнь | 10K (минут) (часы) | |
| Характеристики интерфейса: | Положение | - | Физический тип | Коннектор | ||
| Детали интерфейса: | Бренд | Модель | Сумма | Пин Пич | Количество пин | Назначение пин-кода |
| ХОНДА | LVC-D20SFYG | 1 шт. | 0.5 мм | 20 штифтов | ||
| Диспетчер подсветки: | С инвертором | |||||
| Водитель электрический: | Вводный ток | - | Входное напряжение | 9.0/21.0В (мин./макс.) | ||

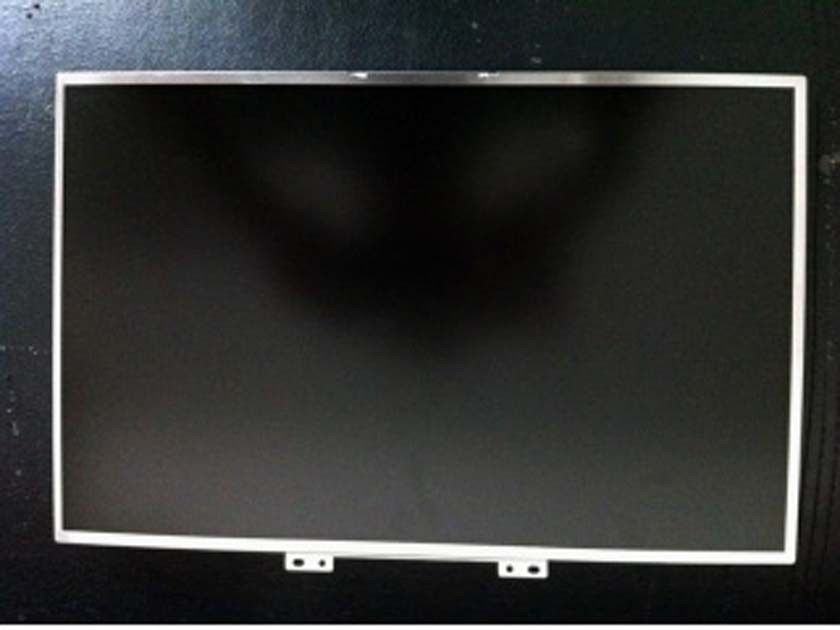

LQ154M1LW02 поддерживает дисплей1920 ((RGB) × 1200(WUXGA) с соотношением сторон 16:10 (W:H), пиксели которого расположены в RGB вертикальной полосе. Что касается механических деталей, он имеет активную площадь 331.2 ((W) × 207 ((H) мм, размер контура 344 ((W) × 240 ((H) × 6.5 ((D) мм, с поверхностной обработкой Антиглара, твердое покрытие (2H), отражение 1,7% (макс.), чистый вес 650g (макс.), форма стиля клина (PCBA Bent, T≥5,2 мм).Продукт LCM с передающей способностью, LQ154M1LW02 может обеспечивать 200 cd/m2 яркость дисплея 400: 1 трансмиссивное контрастное соотношение, 70/70/50/60 (Тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора в 6 часов,и время ответа 10/25 (макс..) ((Tr/Td) ms. Шкала серости или яркость субпикселя определяется 6-битным сигналом серости для каждой точки, тем самым представляя палитру из 262K цветов.
