Подробная информация о продукте:
|
размер панели: | 12.1инч | Модель панели: | LQ121S1DG43 |
---|---|---|---|
ЯРКОСТЬ: | ² 370 cd/m (тип.) | РАЗРЕШЕНИЕ: | 800 (РГБ) ×600, СВГА, 82ППИ |
Тип лампы: | 2 ПК CCFL, часы 50K, без водителя | Интерфейс сигнала: | Параллельный РГБ (1 ч, бит 6), соединитель 41 штыря |
Угол наблюдения: | 70/70/50/60 | Окружающая среда: | Работая Temp.: -10 | °C 65; Temp хранения.: -30 | °C 70 |
Высокий свет: | Дисплей LVDS TFT LCD,Дисплей ЛКД высокой яркости ВЛЭД |
Серия LQ121 LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
Элементарные сведения: | Яркость | Режим работы | Фактор контрастности |
---|---|---|---|
² 370 cd/m (тип.) | TN, нормально белый, Transmissive | 450:1 (тип.) (Transmissive) | |
Хороший взгляд на | Угол наблюдения | Время на ответ | |
6 часов | 70/70/50/60 (тип.) (CR≥10) | 10/25 (тип.) (Tr/Td) (госпожа) | |
Цвет дисплея: | Цветовая температура: | Цвет поддержки | Координата цвета |
6485K | 262K (6-bit) | X: 0,313; Y: 0,329 | |
1931 цвет Gamlt: | Коэффициент NTSC | охват sRGB | Охват Adobe RGB |
50% | 69% | 52% | |
Охват DCI-P3 | Охват Rec.2020 | Примечания | |
52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Белое единообразие: | 1,25 (максимальный) (5 пунктов) |
Размер экрана: | 12,1» | |||
---|---|---|---|---|
Особенности пиксела: | Номер пиксела | Формат пиксела | Тангаж точки (H×V) | Тангаж пиксела (H×V) |
800 (RGB) ×600, SVGA | Нашивка RGB вертикальная | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
Механический размер: | Область показа (H×V) | Отверстие шатона (H×V) | Общий размер (H×V) | Общая глубина |
246×184.5 mm | 249.0×187.5 mm | 276×209 mm | 11,0 (максимальных) mm | |
Особенности плана: | Форма формы | Коэффициент сжатия (h: V) | Ориентация | Сформируйте стиль |
Плоский прямоугольник | 4:3 | Тип ландшафта | ||
Другие спецификации: | Масса | Крышка панели | Поверхностное покрытие | |
660g (максимальное) | - | Antiglare, трудное покрытие (3H) | ||
Отверстия & кронштейны: | Отверстия установки стороны (2-Φ3.4, 2-R1.7) на левом, правом шатоне |
Осветите особенности контржурным светом: | Тип | Положение | Жизнь (часы) | Количество | Форма | Замена |
---|---|---|---|---|---|---|
CCFL | Тип света края (верхняя сторона) | 50K (MIN.) | 2 ПК | Прямой | Меняемый | |
CCFL электрическое: | Ввод напряжения | Течение входного сигнала | Расход энергии | |||
583V (тип.) | 3.0/6.0/6.5mA (MIN./тип. /Max.) | 7.0W (тип.) | ||||
Равочая частота | Напряжение тока запуска | |||||
35/60/80 КГц (MIN./тип. /Max.) | 1200/1500V (максимальное) (Ta=+25/-10℃) | |||||
Особенности интерфейса: | Государство водителя CCFL | Физический тип | Положение интерфейса | |||
Никакой | Соединитель | - | ||||
Деталь интерфейса | Фирменное наименование | Модельное имя | Количество | Штыри | Тангаж Pin | Конфигурация Pin |
JST | BHR-03VS-1 | 2 ПК | 3 штыря | 4,0 mm | BLL-3PINS-HNL |
Сигнал электрический: | Ввод напряжения | Течение входного сигнала | Расход энергии | |||
---|---|---|---|---|---|---|
3.3/5.0V (тип.) (VCC) | 380/230mA (тип.) (ICC) | - | ||||
Напряжение тока для сигналов дисплея: | VIL≤0.8V; 2.1V≤VIH | |||||
Особенности интерфейса: | Тип сигнала | Физический тип | Положение интерфейса | |||
Параллельный RGB (1 ch, бит 6) | Соединитель | - | ||||
Деталь интерфейса: | Фирменное наименование | Модельное имя | Количество | Штыри | Тангаж Pin | Конфигурация Pin |
ПК 1 | 41 штырь | 1,0 mm | DRGB-41P1C6B-010A |

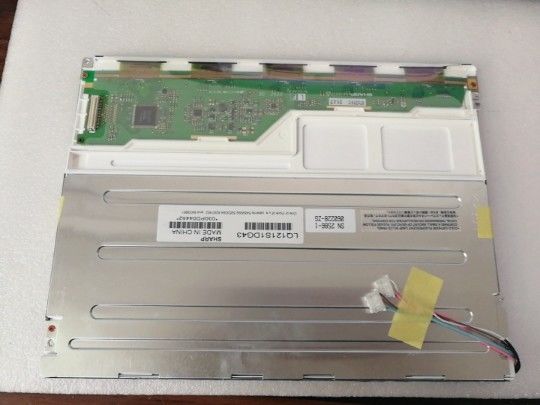

LQ121S1DG43 поддерживает дисплей 800 (RGB) ×600 (SVGA) с коэффициентом сжатия 4:3 (w: H), пикселы которого аранжированы в нашивке RGB вертикальной. Как для механической детали, она отличает активной зоной 246 (w) ×184.5 (h) mm, размера плана 276 (w) ×209 (h) ×11 (d) mm, осматривая размер зоны 249,0 (w) ×187.5 (h) mm, с поверхностным treament Antiglare, трудного покрытия (3H), чистого веса 660g (максимального). Как TN, нормально белый, Transmissive продукт LCM, консервная банка LQ121S1DG43 обеспечивает фактор контрастности 450:1 яркости дисплея ² 370 cd/m transimissive, 70/70/50/60 (тип.) (CR≥10) угол наблюдения (L/R/U/D), самое лучшее направление взгляда на 6 часах, и время на ответ 10/25 (тип.) (Tr/Td) масштабов госпожи серого цвета или яркости подводн-пиксела определены с сигналом серого масштаба 6 битов для каждой точки, таким образом представляющ палитру цветов 262K, также с представлением gamut 50% цвета (NTSC). Этот продукт принял 2 ПК CCFL по мере того как он освещает систему контржурным светом которая была помещена как тип света края (верхняя сторона) и иметь время срока пригодности часов 50K, внешнюю освещает водителя контржурным светом дополнительно необходимо.
