Подробная информация о продукте:
|

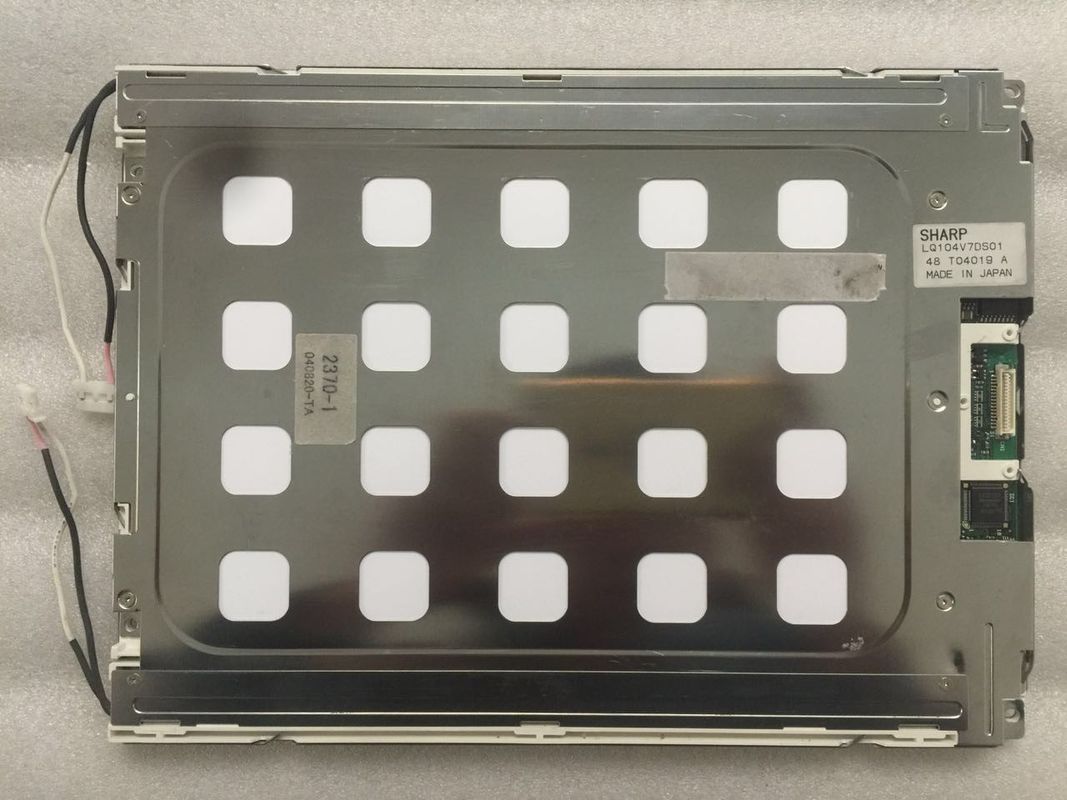

Модельное имя: | LQ104V7DS01 | Размер экрана: | 10,4 дюйма |
---|---|---|---|
Изготовитель: | Диез | Яркость: | ² 250кд/м |
Тип сигнала: | Параллельный RGB (1 ch, сдержанное 6), соединитель 31 штыря | Осветите контржурным светом: | 2 ПК CCFL, 50K часы, отсутствие водителя |
Номер пиксела: | 640 (РГБ) ×480 (ВГА) 76ППИ | Максимальн Оценка: | Temp хранения.: -30 | °C 70 Работая Temp.: -10 | °C 65 |
Высокий свет: | Дисплей LVDS TFT LCD,Дисплей ЛКД высокой яркости ВЛЭД |
LQ104 серия LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
Размер панели: | 10,4 дюйма | |||
---|---|---|---|---|
Особенности пиксела: | Разрешение | Расположение пиксела | Тангаж точки (W×H) | Тангаж пиксела (W×H) |
640 (RGB) ×480, VGA | Нашивка RGB вертикальная | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
Механический размер: | Активная область (W×H) | Район шатона (W×H) | Размер плана (W×H) | Глубина плана |
211.2×158.4 mm | 215.2×162.4 mm | 245×195 mm | 11.4±0.5 mm | |
Особенности плана: | Стиль формы | Коэффициент сжатия | Ориентация | Сформируйте стиль |
Плоский прямоугольник | 4:3 (w: H) | Тип ландшафта | ||
Фиксирование: | Отверстия установки стороны (2-Φ3.4, 2-R1.7×4.4) на левом, правом шатоне | |||
Другие особенности: | Крышка панели | Вес | Поверхность | |
- | 700g (тип.) | Antiglare, трудное покрытие, Antireflection |
Элементарные сведения: | Яркость | Работающий режим | Фактор контрастности |
---|---|---|---|
² 250 cd/m (тип.) | TN, нормально белизна, Transflective | 4.5:1 250:1 (типа.) (Transmissive) (тип.) (отражательный) | |
Угол наблюдения (L/R/U/D) | Осматривая направление | Скорость ответа | |
45/45/45/45 (тип.) (CR≥5) | 6 часов | 20/40 (тип.) (Tr/Td) (госпожа) | |
Цвет дисплея: | Цветовая температура | Количество цвета | Белая хроматичность цвета |
6671K | 262K (6-bit) | X: 0,304; Y: 0,361 | |
Изменение яркости: | 1,45 (максимальный) (5 пунктов) | ||
Представление: | тип 3D | На открытом воздухе видимость | Отражение |
- | Солнечный свет читаемый | 3,2% (тип.) |
Сигнал электрический: | Настоящий входной сигнал | Входной сигнал напряжения тока | Потребление | |||
---|---|---|---|---|---|---|
TBD/280mA (тип.) (ICC) | 3.3/5.0V (тип.) (VCC) | - | ||||
Напряжение тока для сигналов дисплея: | VIL≤0.3VCC; 0.7VCC≤VIH | |||||
Особенности интерфейса: | Положение | Тип | Интерфейс | |||
- | Соединитель | Параллельный RGB (1 ch, бит 6) | ||||
Интерфейс сигнала: | Бренд | Модель | Количество | Тангаж Pin | Штыри | Штыревая идентификация |
ЧАСЫ | DF9MA-31P-1V | ПК 1 | 1,0 mm | 31 штырь | DRGB-31P1C6B-010K |
Осветите особенности контржурным светом: | Тип | Положение | Форма | Количество | Жизнь (часы) | Замена |
---|---|---|---|---|---|---|
CCFL | Тип света края (верхний и нижний) | Прямой | 2 ПК | 50K (MIN.) | - | |
CCFL электрическое: | Настоящий входной сигнал | Входной сигнал напряжения тока | Потребление | |||
2.0/6.0/6.5mA (MIN./тип. /Max.) | 500V (тип.) | 6.0W (тип.) | ||||
Напряжение тока включения | Частота лампы | |||||
950/1250V (максимальное) (Ta=+25/0℃) | 20/35/60 КГц (MIN./тип. /Max.) | |||||
Особенности интерфейса: | Положение | Тип | Водитель CCFL | |||
- | Соединитель | Никакой | ||||
Деталь интерфейса | Бренд | Модель | Количество | Тангаж Pin | Штыри | Штыревая идентификация |
JST | BHR-03VS-1 | 2 ПК | 4,0 mm | 3 штыря | BLL-3PINS-HNL |
LQ104V7DS01 поддерживает дисплей 640 (RGB) ×480 (VGA) с коэффициентом сжатия 4:3 (w: H), пикселы которого аранжированы в нашивке RGB вертикальной. Как для механической детали, она отличает активной зоной 211,2 (w) ×158.4 (h) mm, размера плана 245 (w) ×195 (h) ×11.9 (d) mm, размера зоны просмотра 215,2 (w) ×162.4 (h) mm, с поверхностным treament Antiglare, трудного покрытия, Antireflection, чистого веса 700g (типа.). Как TN, нормально белый, продукт Transflective LCM, консервная банка LQ104V7DS01 обеспечивает фактор контрастности 250:1 яркости дисплея ² 250 cd/m transimissive, фактор контрастности 4.5:1 (типа.) отражательный, 45/45/45/45 (тип.) (CR≥5) угол наблюдения (L/R/U/D), самое лучшее направление взгляда на 6 часах, и время на ответ 20/40 (тип.) (Tr/Td) масштабов госпожи серого цвета или яркости подводн-пиксела определены с сигналом серого масштаба 6 битов для каждой точки, таким образом представляющ палитру цветов 262K. Этот продукт принял 2 ПК CCFL по мере того как он освещает систему контржурным светом которая была помещена как тип света края (верхний и нижний) и имеет время срока пригодности часов 50K, внешнюю освещает водителя контржурным светом дополнительно необходимо.
