Подробная информация о продукте:
|
Бренд панели: | Диез | Модель панели: | LQ104V1LG61 |
---|---|---|---|
ЯРКОСТЬ: | ² 450кд/м | размер панели: | 10,4» |
Интерфейс сигнала: | ЛВДС (1 ч, бит 6), соединитель 20 штырей | Тип лампы: | 2 ПК CCFL, часы 50K, без водителя |
РАЗРЕШЕНИЕ: | 640 (RGB) ×480, VGA, 76PPI | Окружающая среда: | Работая Temp.: -30 | °C 80; Temp хранения.: -30 | °C 80; Уровень вибрации: 2.0G (² 19,6 m/s) |
Высокий свет: | Дисплей LVDS TFT LCD,Дисплей ЛКД высокой яркости ВЛЭД |
Серия LQ104 LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
Особенности пиксела: | Разрешение | 640 (RGB) ×480, VGA | Тангаж точки (mm) | 0.110×0.330 (H×V) |
---|---|---|---|---|
Формат пиксела | Нашивка RGB вертикальная | Тангаж пиксела (mm) | 0.330×0.330 (H×V) [76PPI] | |
Механический размер: | Активная область (mm) | 211,2 × (H) 158,4 (V) | Район шатона (mm) | 214,6 × (H) 162,4 (V) |
Конспектируйте тусклое. (mm) | 246,5 × (H) 179,4 (V) | Глубина (mm) | 13,7 (максимальный) | |
Особенности плана: | Стиль формы | Плоский прямоугольник | Форма плана | |
Коэффициент сжатия | 4:3 (h: V) | Ориентация | Тип ландшафта | |
Установка: | Отверстия установки стороны (2-Φ3.4, 2-R1.7×4.4) на левом, правом шатоне | |||
Другие спецификации: | Вес | 620g (максимальное) | Обработка | Antiglare, трудное покрытие (3H) |
Элементарные сведения: | Яркость (² cd/m) | 450 (тип.) | Фактор контрастности | 600:1 (тип.) (Transmissive) |
---|---|---|---|---|
Угол наблюдения | 70/70/50/60 (тип.) (CR≥10) | Режим работы монитора | TN, нормально белый, Transmissive | |
Самый лучший взгляд дальше | 6 часов | Ответ (госпожа) | 10/25 (тип.) (Tr/Td) | |
Представление цвета: | Белая координата | X: 0,313; Y: 0,329 | Цвета дисплея | 262K (6-bit) |
Цветовая температура | 6485K | Белое единообразие | 1,35 (максимальный) (5 пунктов) | |
1931 цвет Gamlt: | Коэффициент NTSC | 43% | sRGB | охват 60% |
Adobe RGB | охват 45% | DCI-P3 | охват 45% | |
Rec.2020 | охват 32% | Примечания | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Частота кадров: | 60Hz |
---|---|
Обратная развертка: | Да (U/D, L/R) |
Расход энергии: | 6.3W |
Сигнал электрический: | Поставка напряжения тока | 3.3/5.0V (тип.) | Питание током | 200/130mA (тип.) (3.3V/5.0V) | ||
---|---|---|---|---|---|---|
Тип сигнала: | LVDS (1 ch, сдержанное 6) | Напряжение тока сигнала | - | |||
Особенности интерфейса: | Положение | - | Тип | Соединитель | ||
Деталь интерфейса: | Бренд | Модель | Количество | Штыри | Тангаж | Конфигурация Pin |
ПК 1 | 20 штырей | 1,25 mm | LVDS-20P1C6B-070D |
Осветите особенности контржурным светом: | Форма | Прямой | Тип | CCFL | Положение | Тип света края (верхняя сторона) |
---|---|---|---|---|---|---|
Замена | Меняемый | Количество | 2 ПК | Время жизни | 50K (MIN.) (часы) | |
Лампа электрическая: | Поставка напряжения тока | 470V (тип.) | Питание током | 3.0/6.0/6.5mA (MIN./тип. /Max.) | ||
Частота | 35/60/70 КГц (MIN./тип. /Max.) | Напряжение тока запуска | TBD | |||
Потребление | 5.64W (тип.) | |||||
Особенности интерфейса: | Положение | - | Тип | Соединитель | ||
Деталь интерфейса: | Бренд | Модель | Количество | Штыри | Тангаж | Конфигурация Pin |
JST | BHR-02 (8,0) VS-1N | 2 ПК | 2 штыря | 8,0 mm | BLL-2PINS-HL | |
Осветите водителя контржурным светом: | Никакой |

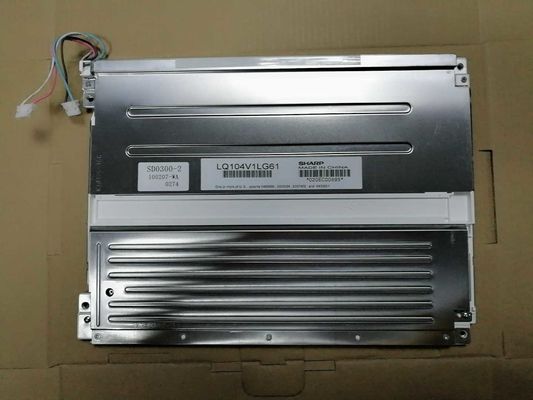

LQ104V1LG61 поддерживает дисплей 640 (RGB) ×480 (VGA) с коэффициентом сжатия 4:3 (w: H), пикселы которого аранжированы в нашивке RGB вертикальной. Как для механической детали, она отличает активной зоной 211,2 (w) ×158.4 (h) mm, размера плана 246,5 (w) ×179.4 (h) ×13.7 (d) mm, осматривая размер зоны 214,6 (w) ×162.4 (h) mm, с поверхностным treament Antiglare, трудного покрытия (3H), чистого веса 620g (максимального). Как TN, нормально белый, Transmissive продукт LCM, консервная банка LQ104V1LG61 обеспечивает фактор контрастности 600:1 яркости дисплея ² 450 cd/m transimissive, 70/70/50/60 (тип.) (CR≥10) угол наблюдения (L/R/U/D), самое лучшее направление взгляда на 6 часах, и время на ответ 10/25 (тип.) (Tr/Td) масштабов госпожи серого цвета или яркости подводн-пиксела определены с сигналом серого масштаба 6 битов для каждой точки, таким образом представляющ палитру цветов 262K, также с представлением gamut 43% цвета (NTSC). Этот продукт принял 2 ПК CCFL по мере того как он освещает систему контржурным светом которая была помещена как тип света края (верхняя сторона) и иметь время срока пригодности часов 50K, внешнюю освещает водителя контржурным светом дополнительно необходимо.
