Подробная информация о продукте:
|

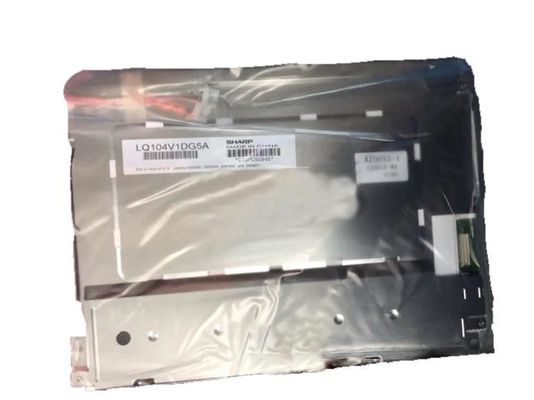

Изготовитель: | Диез | Модельное имя: | LQ104V1DG5A |
---|---|---|---|
Номер пиксела: | 640 (РГБ) ×480 (ВГА) 76ППИ | Размер экрана: | 10,4» |
Яркость: | ² 350 cd/m (тип.) | Осветите контржурным светом: | 2 ПК CCFL, 50K часы, отсутствие водителя |
Тип сигнала: | Параллельный RGB (1 ch, бит 6), штыри соединителя 31 | Максимальн Оценка: | Temp хранения.: -30 | °C 70 Работая Temp.: -10 | °C 65 |
Высокий свет: | Панель CCFL LVDS промышленная LCD,Панель NEC TFT CCFL |
LQ104 серия LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
Размер панели: | 10,4 дюйма | |||
---|---|---|---|---|
Особенности пиксела: | Разрешение | Расположение пиксела | Тангаж точки (W×H) | Тангаж пиксела (W×H) |
640 (RGB) ×480, VGA | Нашивка RGB вертикальная | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
Механический размер: | Активная область (W×H) | Район шатона (W×H) | Размер плана (W×H) | Глубина плана |
211.2×158.4 mm | 214.6×162.4 mm | 246.5×179.4 mm | 15,5 (максимальных) mm | |
Особенности плана: | Стиль формы | Коэффициент сжатия | Ориентация | Сформируйте стиль |
Плоский прямоугольник | 4:3 (w: H) | Тип ландшафта | ||
Фиксирование: | Отверстия установки стороны (2-Φ3.4, 2-R1.7×4.4) на левом, правом шатоне | |||
Другие особенности: | Крышка панели | Вес | Поверхность | |
- | 620g (максимальное) | Antiglare, трудное покрытие (3H) |
Элементарные сведения: | Яркость | Работающий режим | Фактор контрастности |
---|---|---|---|
² 350 cd/m (тип.) | TN, нормально белый, Transmissive | 500:1 (тип.) (Transmissive) | |
Угол наблюдения (L/R/U/D) | Осматривая направление | Скорость ответа | |
70/70/50/60 (тип.) (CR≥10) | 6 часов | 10/25 (тип.) (Tr/Td) (госпожа) | |
Цвет дисплея: | Цветовая температура | Количество цвета | Белая хроматичность цвета |
6485K | 262K (6-bit) | X: 0,313; Y: 0,329 | |
Изменение яркости: | 1,45 (максимальный) (5 пунктов) |
Расход энергии: | 6.4W |
---|---|
Частота кадров: | 60Hz |
Обратная развертка: | Да (U/D, L/R) |
Сигнал электрический: | Настоящий входной сигнал | Входной сигнал напряжения тока | Потребление | |||
---|---|---|---|---|---|---|
210/140mA (тип.) (3.3V/5.0V) | 3.3/5.0V (тип.) | - | ||||
Особенности интерфейса: | Положение | Тип | Интерфейс | |||
- | Соединитель | Параллельный RGB (1 ch, бит 6) | ||||
Интерфейс сигнала: | Бренд | Модель | Количество | Тангаж Pin | Штыри | Штыревая идентификация |
ЧАСЫ | DF9MA-31P-1V (32) | ПК 1 | 1,0 mm | 31 штырь | DRGB-31P1C6B-010K |
Осветите особенности контржурным светом: | Тип | Положение | Форма | Количество | Жизнь (часы) | Замена |
---|---|---|---|---|---|---|
CCFL | Тип света края (нижняя сторона) | Прямой | 2 ПК | 50K (тип.) | - | |
CCFL электрическое: | Настоящий входной сигнал | Входной сигнал напряжения тока | Потребление | |||
3.5/6.0/7.0mA (MIN./тип. /Max.) | 466.7V (тип.) | 5.6W (тип.) | ||||
Напряжение тока включения | Частота лампы | |||||
1000/1450V (максимальное) (Ta=+25/0℃) | 35/60/70 КГц (MIN./тип. /Max.) | |||||
Особенности интерфейса: | Положение | Тип | Водитель CCFL | |||
Соединитель | Никакой | |||||
Деталь интерфейса | Бренд | Модель | Количество | Тангаж Pin | Штыри | Штыревая идентификация |
JST | BHR-02 (8,0) VS-1N | 2 ПК | 8,0 mm | 2 штыря | BLL-2PINS-HL |
LQ104V1DG5A поддерживает дисплей 640 (RGB) ×480 (VGA) с коэффициентом сжатия 4:3 (w: H), пикселы которого аранжированы в нашивке RGB вертикальной. Как для механической детали, она отличает активной зоной 211,2 (w) ×158.4 (h) mm, размера плана 246,5 (w) ×179.4 (h) ×15.5 (d) mm, осматривая размер зоны 214,6 (w) ×162.4 (h) mm, с поверхностным treament Antiglare, трудного покрытия (3H), чистого веса 620g (максимального). Как TN, нормально белый, Transmissive продукт LCM, консервная банка LQ104V1DG5A обеспечивает фактор контрастности 500:1 яркости дисплея ² 350 cd/m transimissive, 70/70/50/60 (тип.) (CR≥10) угол наблюдения (L/R/U/D), самое лучшее направление взгляда на 6 часах, и время на ответ 10/25 (тип.) (Tr/Td) масштабов госпожи серого цвета или яркости подводн-пиксела определены с сигналом серого масштаба 6 битов для каждой точки, таким образом представляющ палитру цветов 262K. Этот продукт принял 2 ПК CCFL по мере того как он освещает систему контржурным светом которая была помещена как тип света края (нижняя сторона) и иметь время срока пригодности часов 50K, внешнюю освещает водителя контржурным светом дополнительно необходимо.
