Подробная информация о продукте:
|
Бренд панели: | Диез | Модель панели: | LQ084V1DG22 |
---|---|---|---|
Тип лампы: | 1 ПК CCFL, часы 50K | Интерфейс сигнала: | Параллельный RGB (1 ch, сдержанное 6), соединитель 31 штыря |
ЯРКОСТЬ: | ² 300 кд/м (тип.) | размер панели: | 8.4INCH |
РАЗРЕШЕНИЕ: | 640 (RGB) ×480, VGA, 94PPI | Окружающая среда: | Работая Temp.: 0 | °C 55; Temp хранения.: -25 | °C 70 |
Высокий свет: | Панель CCFL LVDS промышленная LCD,Панель NEC TFT CCFL |
LQ084 серия LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
Размер панели: | 8,4 дюйма | |||
---|---|---|---|---|
Особенности пиксела: | Разрешение | Расположение пиксела | Тангаж точки (W×H) | Тангаж пиксела (W×H) |
640 (RGB) ×480, VGA | Нашивка RGB вертикальная | 0.089×0.270 mm | 0.267×0.270 mm [94PPI] | |
Механический размер: | Активная область (W×H) | Район шатона (W×H) | Размер плана (W×H) | Глубина плана |
170.88×129.6 mm | 175.9×134.6 mm | 216×152.4 mm | 12,0 (тип.) mm | |
Особенности плана: | Стиль формы | Коэффициент сжатия | Ориентация | Сформируйте стиль |
Плоский прямоугольник | 4:3 (w: H) | Тип ландшафта | ||
Фиксирование: | Отверстия установки стороны (4 ПК) | |||
Другие особенности: | Крышка панели | Вес | Поверхность | |
- | 410±20g | Antiglare (помох 28%), трудное покрытие (3H) |
Элементарные сведения: | Яркость | Работающий режим | Фактор контрастности |
---|---|---|---|
² 300 cd/m (тип.) | TN, нормально белый, Transmissive | 250:1 (тип.) (Transmissive) | |
Угол наблюдения (L/R/U/D) | Осматривая направление | Скорость ответа | |
55/55/55/40 (тип.) (CR≥10) | 12 часа | 20/40 (тип.) (Tr/Td) (госпожа) | |
Цвет дисплея: | Цветовая температура | Количество цвета | Белая хроматичность цвета |
6172K | 262K (6-bit) | X: 0,319; Y: 0,329 | |
Изменение яркости: | 1,45 (максимальный) (5 пунктов) |
Сигнал электрический: | Настоящий входной сигнал | Входной сигнал напряжения тока | Потребление | |||
---|---|---|---|---|---|---|
410/460mA (тип. /Max. VCC=3.3V) (ICC) | 3.3/5.0V (тип.) (VCC) | - | ||||
Напряжение тока для сигналов дисплея: | VIL≤0.3VCC; 0.7VCC≤VIH | |||||
Особенности интерфейса: | Положение | Тип | Интерфейс | |||
- | Соединитель | Параллельный RGB (1 ch, бит 6) | ||||
Интерфейс сигнала: | Бренд | Модель | Количество | Тангаж Pin | Штыри | Штыревая идентификация |
ЧАСЫ | DF9BA-31P-1V | ПК 1 | 1,0 mm | 31 штырь | DRGB-31P1C6B-010K |
Осветите особенности контржурным светом: | Тип | Положение | Форма | Количество | Жизнь (часы) | Замена |
---|---|---|---|---|---|---|
CCFL | - | - | ПК 1 | 50K (тип.) | - | |
CCFL электрическое: | Настоящий входной сигнал | Входной сигнал напряжения тока | Потребление | |||
2.0/6.0/6.5mA (MIN./тип. /Max.) | 4.1W (тип.) | |||||
Напряжение тока включения | Частота лампы | |||||
1300/1500V (максимальное) (Ta=+25/0℃) | 20/45/70 КГц (MIN./тип. /Max.) | |||||
Особенности интерфейса: | Положение | Тип | Водитель CCFL | |||
- | Соединитель | |||||
Деталь интерфейса | Бренд | Модель | Количество | Тангаж Pin | Штыри | Штыревая идентификация |
JST | BHR-03VS-1 | ПК 1 | 4,0 mm | 3 штыря | BLL-3PINS-HNL |

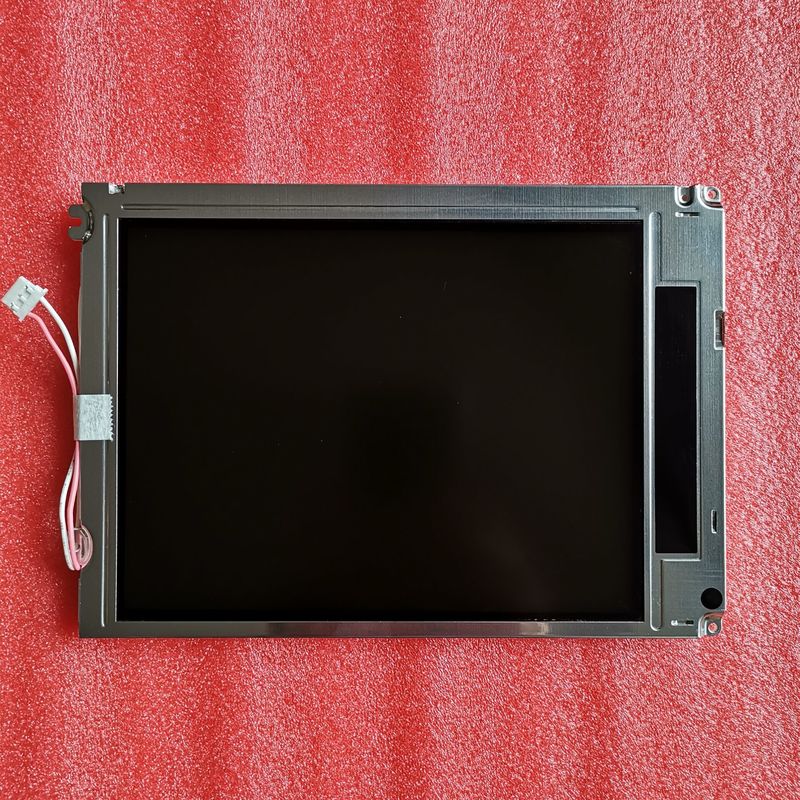

LQ084V1DG22 поддерживает дисплей 640 (RGB) ×480 (VGA) с коэффициентом сжатия 4:3 (w: H), пикселы которого аранжированы в нашивке RGB вертикальной. Как для механической детали, она отличает активной зоной 170,88 (w) ×129.6 (h) mm, размера плана 216 (w) ×152.4 (h) mm, размера зоны просмотра 175,9 (w) ×134.6 (h) mm, с поверхностным treament Antiglare (помох 28%), трудное покрытие (3H), чистый вес 410±20g. Как TN, нормально белый, Transmissive продукт LCM, консервная банка LQ084V1DG22 обеспечивает фактор контрастности 250:1 яркости дисплея ² 300 cd/m transimissive, 55/55/55/40 (тип.) (CR≥10) угол наблюдения (L/R/U/D), самое лучшее направление взгляда на 12 часах, и время на ответ 20/40 (тип.) (Tr/Td) масштабов госпожи серого цвета или яркости подводн-пиксела определены с сигналом серого масштаба 6 битов для каждой точки, таким образом представляющ палитру цветов 262K. Этот продукт принял 1 ПК CCFL по мере того как он освещать систему контржурным светом и иметь время срока пригодности часов 50K.
