Подробная информация о продукте:
|
Модельное имя: | LM8V311 | Изготовитель: | Диез |
---|---|---|---|
Яркость: | ² 55 cd/m (тип.) | Осветите контржурным светом: | 1 ПК ККФЛ, 25К часы, отсутствие водителя |
Размер экрана: | 7,7 дюйма | Номер пиксела: | 640 (РГБ) ×480 (ВГА) 103ППИ |
Тип сигнала: | Параллельные данные (8-разрядные), соединитель 29 штырей | Максимальн Оценка: | Temp хранения.: -25 | °C 60 Работая Temp.: 0 | °C 40 |
Высокий свет: | Дисплей QVGA 113PPI промышленный Lcd,Сенсорная панель WLED LVDS TFT,500nits дисплей диеза TFT LCD |
Элементарные сведения: | Фирменное наименование | Модельное имя | Тип | Модельный псевдоним |
---|---|---|---|---|
ДИЕЗ | LM8V311 | CSTN-LCD, LCM | - | |
Максимальные оценки: | RoHS | Рабочая температура | Температура хранения | Уровень вибрации |
0 | °C 40 | -25 | °C 60 | - |
Элементарные сведения: | Яркость | Режим работы | Фактор контрастности |
---|---|---|---|
² 55 cd/m (тип.) | STN, нормально черный, Transmissive | 30:1 (тип.) (Transmissive) | |
Хороший взгляд на | Угол наблюдения | Время на ответ | |
- | 30/30/15/30 (тип.) (CR≥5) | 270/80 (тип.) (Tr/Td) (госпожа) | |
Цвет дисплея: | Цветовая температура: | Цвет поддержки | Координата цвета |
8841K | Цвет | X: 0,275; Y: 0,330 |
Осветите особенности контржурным светом: | Тип | Положение | Жизнь (часы) | Количество | Форма | Замена |
---|---|---|---|---|---|---|
CCFL | Тип света края (верхняя сторона) | 25K (MIN.) | ПК 1 | Прямой | - | |
CCFL электрическое: | Ввод напряжения | Течение входного сигнала | Расход энергии | |||
490/539V (тип. /Max.) | 3.0/5.0mA (тип. /Max.) | 1.47W (тип.) | ||||
Равочая частота | Напряжение тока запуска | |||||
30/70KHz (MIN./максимальное) | 700/1050V (максимальное) (Ta=+25/0℃) | |||||
Особенности интерфейса: | Государство водителя CCFL | Физический тип | Положение интерфейса | |||
Никакой | Соединитель | - | ||||
Деталь интерфейса | Фирменное наименование | Модельное имя | Количество | Штыри | Тангаж Pin | Конфигурация Pin |
HONDA | QZ-19-3F01 | ПК 1 | 3 штыря | BLL-3PINS-LNH |
Размер экрана: | 7,7" | |||
---|---|---|---|---|
Особенности пиксела: | Номер пиксела | Формат пиксела | Тангаж точки (H×V) | Тангаж пиксела (H×V) |
640 (RGB) ×480, VGA | Нашивка RGB вертикальная | 0.082×0.246 mm | 0.246×0.246 mm [103PPI] | |
Механический размер: | Область показа (H×V) | Отверстие шатона (H×V) | Общий размер (H×V) | Общая глубина |
157.42×118.06 mm | - | 197×142.5 mm | 9,5 (максимальных) mm | |
Особенности плана: | Форма формы | Коэффициент сжатия (h: V) | Ориентация | Сформируйте стиль |
Плоский прямоугольник | 4:3 | Тип ландшафта | ||
Сенсорная панель: | Пункты касания | Тип сигнала | Регулятор | Технология |
- | - | - | 4-wire сопротивляющееся касание, F/G | |
Другие спецификации: | Масса | Крышка панели | Поверхностное покрытие | |
310g (тип.) | - | - |
Сигнал электрический: | Ввод напряжения | Течение входного сигнала | Расход энергии | |||
---|---|---|---|---|---|---|
3.3V (тип.) | 40/60mA (тип. /Max.) | 130/200mW (тип. /Max.) | ||||
Напряжение тока для сигналов дисплея: | 0≤VIL≤0.2VDD; 0.8VDD≤VIH≤VDD | |||||
Особенности интерфейса: | Тип сигнала | Физический тип | Положение интерфейса | |||
Параллельные данные (8-разрядные) | Соединитель | - | ||||
Деталь интерфейса: | Фирменное наименование | Модельное имя | Количество | Штыри | Тангаж Pin | Конфигурация Pin |
molex | 53261-1510 | ПК 1 | 15 штырей | 1,25 mm | ||
molex | 53261-1410 | ПК 1 | 14 штыря | 1,25 mm |

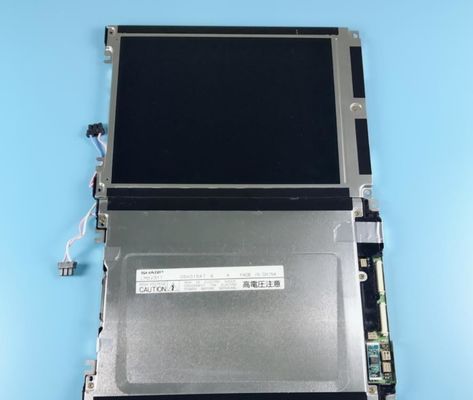

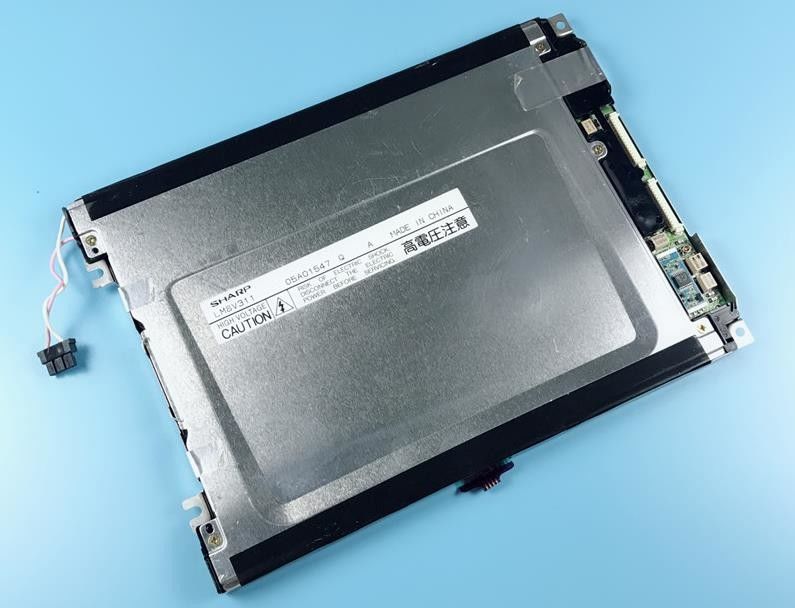

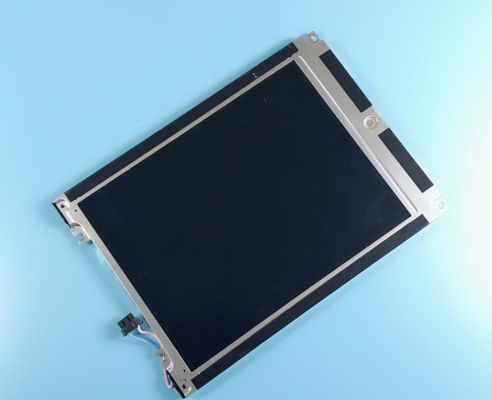

LM8V311 поддерживает дисплей 640 (RGB) ×480 (VGA) с коэффициентом сжатия 4:3 (w: H), пикселы которого аранжированы в нашивке RGB вертикальной. Как для механической детали, она отличает активной зоной 157,42 (w) ×118.06 (h) mm, размера плана 197 (w) ×142.5 (h) mm, чистого веса 310g (типа.). Как STN, нормально черный, Transmissive продукт LCM, консервная банка LM8V311 обеспечивает фактор контрастности 30:1 яркости дисплея ² 55 cd/m transimissive, 30/30/15/30 (тип.) (CR≥5) угол наблюдения (L/R/U/D), и время на ответ 270/80 (тип.) (Tr/Td) госпожа, таким образом представляющ палитру цветов цвета. Этот продукт принял 1 ПК CCFL по мере того как он освещает систему контржурным светом которая была помещена как тип света края (верхняя сторона) и иметь время срока пригодности часов 25K, внешнюю освещает водителя контржурным светом дополнительно необходимо.
