Подробная информация о продукте:
|

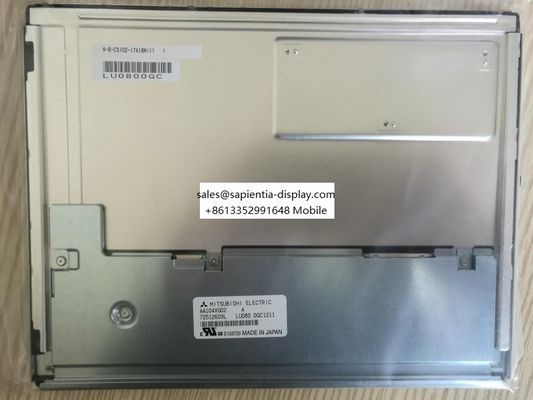

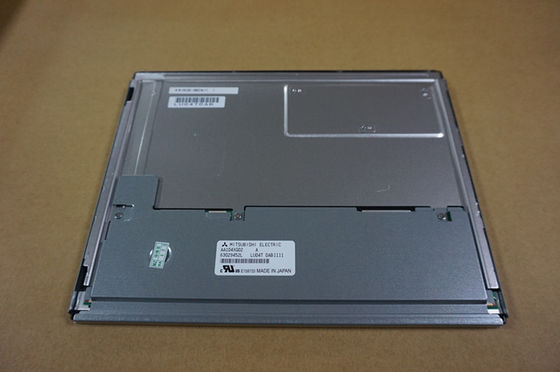

| Номер модели: | AA104XG02 | Бренд: | Мицубиши |
|---|---|---|---|
| Размер: | 100,4 дюйма. | Резолюция: | 1024 ((RGB) × 768, XGA, 123PPI |
| СВЯТНОСТЬ: | ² 500 cd/m (тип.) | Интерфейс сигнала: | LVDS (1 ч, 6/8 бит), 20 пин Коннектор |
| Угол обзора: | 85/85/85/85 (тип.) ((CR≥10) | ||
| Выделить: | Дисплей ВЛЭД ФСТН ЛКД,Дисплей ВЛЭД промышленный ТФТ |
||
| Основная информация: | Бренд | Модель | Тип | Именные модели |
|---|---|---|---|---|
| AA104XG02 | a-Si TFT-LCD, LCM | - | ||
| Надежность: | RoHS | Операционная температура | Температура хранения | Сопротивление вибрации |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Размер панели: | 10.4 дюйма | |||
|---|---|---|---|---|
| Характеристики пикселей: | Резолюция | Устройство пикселей | Точечная высота (W × H) | Пиксельный диапазон (W × H) |
| 1024 ((RGB) × 768, XGA | Вертикальная полоса RGB | 00,0685×0,2055 мм | 0.2055×0.2055 мм [123PPI] | |
| Механические размеры: | Активная область (W × H) | Площадь безеля (W × H) | Размер контура (W × H) | Глубина контура |
| 2100,4×157,8 мм | 215.4×161,8 мм | 230×180,2 мм | 90,5±0,5 мм | |
| Очертания: | Стиль формы | Соотношение сторон | Ориентация | Стиль формы |
| Плоский прямоугольник | 43 (W: H) | Тип ландшафта | ||
| Фиксация: | Боковые монтажные отверстия (4-M3) на левой, правой рамке | |||
| Другие особенности: | Покрытие панели | Вес | Поверхность | |
| - | 450 г (типовой) | Противосветление, твердое покрытие (3H) | ||
| Основная информация: | Яркость | Режим работы | Соотношение контраста |
|---|---|---|---|
| 500 cd/m2 (обычно) | SWV, обычно черный, передающий | 10001 (типовой) (передающий) | |
| Угол обзора ((L/R/U/D) | Направление просмотра | Скорость ответа | |
| 85/85/85/85 (тип.) ((CR≥10) | Симетрия | 12/12 (Тип.) ((Tr/Td) (мс) | |
| Цвет дисплея: | Температура цвета | Количество цветов | Белый цвет Хроматичность |
| 6485K | 262K/16.7M (6-бит / 6-бит + Hi-FRC) | Х:0.313; Y:0.329 | |
| 1931 Цветовая гамма: | Соотношение NTSC | Покрытие sRGB | Покрытие Adobe RGB |
| 50% | 70% | 53% | |
| Покрытие DCI-P3 | Покрытие Rec.2020 | Примечания | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Изменение яркости: | 1.30 (макс.) ((5 баллов) | ||
| Потребление энергии: | 5.5W (тип.) |
|---|---|
| Скорость кадров: | 60 Гц |
| Обратное сканирование: | Да (180°) |
| Сигнал электрический: | Текущий вход | Входное напряжение | Потребление | |||
|---|---|---|---|---|---|---|
| 400/870mA (тип/макс.) | 3.3В (тип.) | - | ||||
| Характеристики интерфейса: | Положение | Тип | Интерфейс | |||
| - | Коннектор | LVDS (1 ч, 6/8-бит) | ||||
| Интерфейс сигнала: | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| I-PEX | 20186-020E-11F | 1 шт. | 1.25 мм | 20 штифтов | LVDS-20P1C8B-010H | |
| Функции подсветки: | Тип | Положение | Форма | Сумма | Жизнь (часы) | Замена |
|---|---|---|---|---|---|---|
| WLED | Тип края света | - | - | 100K (типа) | Нет, нет. | |
| Характеристики интерфейса: | Положение | Тип | Драйвер WLED | |||
| - | Коннектор | С светодиодным драйвером | ||||
| Подробности интерфейса | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| JAE | FI-S6P-HFE | 1 шт. | 1.25 мм | 6 штифтов | ||
| Водитель электрический: | Текущий вход | Входное напряжение | Потребление | |||
| 350/430mA (тип/макс.) | 120,0±1,2 В | |||||
По механическим деталям он имеет активную площадь 210,4 ((W) × 157,8 ((H) мм, размер контура 230 ((W) × 180,2 ((H) × 10 ((D) мм, размер зоны просмотра 215.4 ((W) × 161.8 ((H) мм, с поверхностной обработкой Антиблером, твердым покрытием (3H), чистым весом 450 г (тип).AA104XG02 может обеспечивать 500 cd/m2 яркость дисплея 10001:1 трансмиссивное контрастное соотношение, 85/85/85/85 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора на симметрии и время отклика 12/12 (тип.) ((Tr/Td) мс.Шкала серости или яркость суб-пикселя определяется с помощью 6-битного / 6-битного + Hi-FRC сигнала серости для каждой точки, тем самым представляя палитру цветов 262K/16.7M, также с производительностью цветовой гаммы 50% (NTSC).Этот продукт принял WLED, как это система подсветки, которая была размещена как Edge свет типа и иметь рабочее время жизни 100K часовAA104XG02 использует LVDS (1 ch, 6/8-bit) как систему ввода сигнала, которая соединена с 20-прицепным разъемом с напряжением питания 3,3 В (тип.).
