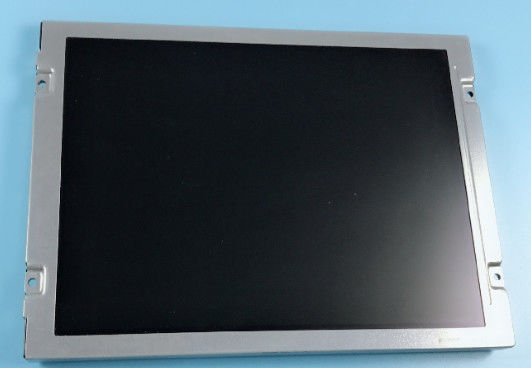

Подробная информация о продукте:
|
| Номер модели: | AA084SB11 | Бренд: | Мицубиши |
|---|---|---|---|
| Размер: | 80,4 дюйма | Резолюция: | 800×600 RGB |
| СВЯТНОСТЬ: | 1200cd/m2 | ТЕМПЕРАТУРНЫЙ диапазон: | Операционная температура: -30 ~ 80 °C; температура хранения: -30 ~ 80 °C |
| Тип лампы: | WLED | Интерфейс сигнала: | ЛВДС |
| Выделить: | Дисплей ВЛЭД ФСТН ЛКД,Дисплей ВЛЭД промышленный ТФТ |
||
| Основная информация: | Бренд | Модель 1 Совместимо | Тип | Именные модели |
|---|---|---|---|---|
| AA084SB11 | a-Si TFT-LCD, LCM | T-55466D084J-LW-A-ACN | ||
| Надежность: | RoHS | Операционная температура | Температура хранения | Сопротивление вибрации |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Размер панели: | 8.4 дюйма | |||
|---|---|---|---|---|
| Характеристики пикселей: | Резолюция | Устройство пикселей | Точечная высота (W × H) | Пиксельный диапазон (W × H) |
| 800 ((RGB) × 600, SVGA | Вертикальная полоса RGB | 0.071×0.213 мм | 0.213×0.213 мм [119 PPI] | |
| Механические размеры: | Активная область (W × H) | Площадь безеля (W × H) | Размер контура (W × H) | Глубина контура |
| 170.4×127,8 мм | 1740,9×132,2 мм | 199.5×149 мм | 11.5 (тип.) мм | |
| Очертания: | Стиль формы | Соотношение сторон | Ориентация | Стиль формы |
| Плоский прямоугольник | 43 (W: H) | Тип ландшафта | ||
| Фиксация: | Дырки для установки на лицевой стороне (4-Φ3.4), дырки для установки на боковой стороне (4-M2) | |||
| Другие особенности: | Покрытие панели | Вес | Поверхность | |
| - | 365 грамм (тип.) | Противосветление, твердое покрытие (3H) | ||
| Основная информация: | Яркость | Режим работы | Соотношение контраста |
|---|---|---|---|
| 1200 cd/m2 (обычно) | TN, обычно белый, передающий | 6001 (типовой) (передающий) | |
| Угол обзора ((L/R/U/D) | Направление просмотра | Скорость ответа | |
| 80/80/80/60 (тип.) ((CR≥10) | В шесть часов. | 4/12 (тип.) ((Tr/Td) (мс) | |
| Цвет дисплея: | Температура цвета | Количество цветов | Белый цвет Хроматичность |
| 6485K | 262K/16.7M (6-битный / 8-битный) | Х:0.313; Y:0.329 | |
| 1931 Цветовая гамма: | Соотношение NTSC | Покрытие sRGB | Покрытие Adobe RGB |
| 39% | 54% | 41% | |
| Покрытие DCI-P3 | Покрытие Rec.2020 | Примечания | |
| 41% | 29% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Изменение яркости: | 1.30 (макс.) ((5 баллов) | ||
| Производительность | Тип 3D | Видимость снаружи | Отражение |
| - | Читаемое солнечным светом | ||
| Потребление энергии: | 6.9W (тип.) |
|---|---|
| Скорость кадров: | 60 Гц |
| Обратное сканирование: | Да (180°) |
| Сигнал электрический: | Текущий вход | Входное напряжение | Потребление | |||
|---|---|---|---|---|---|---|
| 260/420mA (тип/макс.) | 3.3В (тип.) | - | ||||
| Характеристики интерфейса: | Положение | Тип | Интерфейс | |||
| - | Коннектор | LVDS (1 ч, 6/8-бит) | ||||
| Интерфейс сигнала: | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| JAE | FI-SEB20P-HFE | 1 шт. | 1.25 мм | 20 штифтов | LVDS-20P1C8B-010H | |
| Функции подсветки: | Тип | Положение | Форма | Сумма | Жизнь (часы) | Замена |
|---|---|---|---|---|---|---|
| WLED | Тип края света (нижняя сторона) | 2 струны | 2 струны | 100K (типа) | Заменяемый | |
| WLED Электрический: | Текущий вход | Входное напряжение | Потребление | |||
| 100/110mA (тип/макс.) | 30/38.1В (тип/макс.) | 6.0W (тип.) | ||||
| Характеристики интерфейса: | Положение | Тип | Драйвер WLED | |||
| - | Коннектор | Нет, нет. | ||||
| Подробности интерфейса | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| JST | SM06B-SHLS-TF ((LF) ((SN)) | 1 шт. | 10,0 мм | 6 штифтов | BLE-6PINS-NNCAAC | |
По механическим деталям он имеет активную площадь 170,4 ((W) × 127,8 ((H) мм, размер контура 199,5 ((W) × 149 ((H) × 12 ((D) мм, размер зоны просмотра 174.9 ((W) × 132.2(H) мм, с поверхностной обработкой Антиблером, твердым покрытием (3H), чистым весом 365 г (тип).:1 передающее контрастное соотношение, угол обзора 80/80/80/60 (тип.) ((CR≥10) (L/R/U/D), лучшее направление обзора в 6 часов и время отклика 4/12 (тип.) ((Tr/Td) ms.Шкала серости или яркость суб-пикселя определяется с помощью 6-битного / 8-битного синего сигнала для каждой точки, тем самым представляя палитру цветов 262K/16.7M, также с производительностью цветовой гаммы 40% (NTSC).Этот продукт принял 2 струнные WLED, как это система подсветки, которая была размещена как Edge свет тип (нижняя сторона) и имеют рабочее время жизни 100K часовAA084SB11 использует LVDS (1 ch, 6/8-bit) как систему ввода сигнала, которая соединена с 20-прицепным соединителем с напряжением питания 3.3V (тип).)
