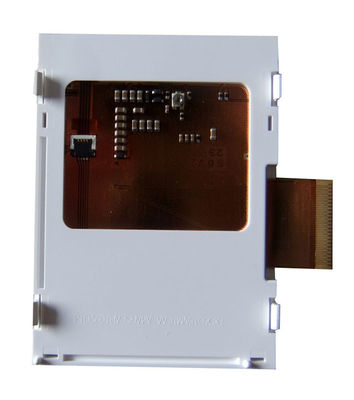

Подробная информация о продукте:
|
| Номер модели: | TX06D15VM1EAA | Бренд: | ХИТИАХ |
|---|---|---|---|
| Размер: | 2.2 дюйма | Резолюция: | 176 ((RGB) × 220, QCIF +, 128PPI |
| Яркость: | ² 60 cd/m (тип.) | ТЕМПЕРАТУРНЫЙ диапазон: | Операционная температура: -20 ~ 70 °C; температура хранения: -30 ~ 80 °C |
| Выделить: | Панель VGA 76PPI TFT LCD,Панель 45% NTSC TFT LCD |
||
| Основная информация: | Бренд | Модель | Тип | Именные модели |
|---|---|---|---|---|
| TX06D15VM1EAA | a-Si TFT-LCD, LCM | - | ||
| Надежность: | RoHS | Операционная температура | Температура хранения | Сопротивление вибрации |
| - | -20 ~ 70 °C | -30 ~ 80 °C | - | |
| Предназначен для: | ||||
| Особенности: |
|
|||
| Примечания: | 2 из 1 FPC | |||
| Размер панели: | 2.2 дюйма | |||
|---|---|---|---|---|
| Характеристики пикселей: | Резолюция | Устройство пикселей | Точечная высота (W × H) | Пиксельный диапазон (W × H) |
| 176 ((RGB) × 220, QCIF + | Вертикальная полоса RGB | 0.066×0.198 мм | 0.198×0.198 мм [128PPI] | |
| Механические размеры: | Активная область (W × H) | Площадь безеля (W × H) | Размер контура (W × H) | Глубина контура |
| 340,848×43,56 мм | - | 41.85×56 мм | 4.6 (тип.) мм | |
| Очертания: | Стиль формы | Соотношение сторон | Ориентация | Стиль формы |
| Плоский прямоугольник | 45 (W: H) | Тип портрета | ||
| Другие особенности: | Покрытие панели | Вес | Поверхность | |
| - | 13.8g (тип.) | |||
| Основная информация: | Яркость | Режим работы | Соотношение контраста |
|---|---|---|---|
| 60 cd/m2 (обычно) | IPS, обычно черный, трансфлективный | 401 (типовой) (передающий) 15:1 (типовой) (отражающий) | |
| Угол обзора ((L/R/U/D) | Направление просмотра | Скорость ответа | |
| - | Симетрия | 35 (тип) ((Tr+Td) (мс) | |
| Цвет дисплея: | Температура цвета | Количество цветов | Белый цвет Хроматичность |
| 3917K | 65K/262K | Х:0.380; Y:0.360 | |
| 1931 Color Gamlt: | Соотношение NTSC | Покрытие sRGB | Покрытие Adobe RGB |
| 17% | 24% | 18% | |
| Покрытие DCI-P3 | Покрытие Rec.2020 | Примечания | |
| 17% | 13% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Изменение яркости: | 1.30 (максимум 9 баллов) | ||
| Производительность | Тип 3D | Видимость снаружи | Отражение |
| - | Читаемое солнечным светом | 15/20% (мин./типы) | |
| Обратное сканирование: | Нет, нет. |
|---|---|
| Детали D-IC: | Встроенный HD66772 + HD66774S |
| Сигнал электрический: | Текущий вход | Входное напряжение | Потребление | |||
|---|---|---|---|---|---|---|
| - | 2.8/2.8В (тип.) ((VCC/VCI) | - | ||||
| Напряжение для дисплейных сигналов: | -0,3V≤VIL≤0,15VCC; 0,7VCC≤VIH≤VCC | |||||
| Характеристики интерфейса: | Положение | Тип | Интерфейс | |||
| - | ФПК | Параллельный RGB + SPI | ||||
| Интерфейс сигнала: | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| 1 шт. | 45 штифтов | |||||
| Функции подсветки: | Тип | Положение | Форма | Сумма | Жизнь (часы) | Замена |
|---|---|---|---|---|---|---|
| WLED | Тип края света | Параллельно | 1S3P | - | - | |
| Характеристики интерфейса: | Положение | Тип | Драйвер WLED | |||
| - | Включен в интерфейс сигнала панели | |||||
