Подробная информация о продукте:
|
| Номер модели: | TM022HDHT1-05 | Бренд: | ТИАНМА |
|---|---|---|---|
| Размер: | 2,2 дюйма | Резолюция: | 240 ((RGB) × 320 (QVGA) 180PPI |
| Яркость: | 90 cd/m2 (тип. | Угол обзора: | 40/45/48/45 (тип.) |
| Температурный диапазон: | Температура хранения: -30 ~ 80 °C Температура работы: -20 ~ 70 °C | ||
| Выделить: | Панель QVGA TIANMA LCD,Панель SVGA TIANMA LCD |
||
| Основная деталь: | Производитель | Наименование модели | TM022HDHT1-05 2 Совместимость | |
|---|---|---|---|---|
| Тип панели | a-Si TFT-LCD, LCM | Другое имя | - | |
| Размер панели | 2.2 дюйма | Предназначен для |
|
|
| Максимальные рейтинги: | Температура ОП | -20 ~ 70 °C | СТ Температура | -30 ~ 80 °C |
| Основная информация: | Просветительность | 90 cd/m2 (обычно) | Соотношение контраста | 120: 1 (типовой) (передающий) |
|---|---|---|---|---|
| Хороший вид на | 12 часов. | Скорость ответа | 35 (тип) ((Tr+Td) (мс) | |
| Угол обзора | 40/45/48/45 (тип.) ((CR≥10) | Режим работы | ЕЦБ, обычно белый, трансфлективный | |
| Цветовая производительность: | Хроматичность | Wx:0.310" Уай:0.300 | Цвет поддержки | 262K (6 бит) |
| Температура цвета | 6989K | Белая однородность | 1.25 (тип) ((9 баллов) | |
| Высокая производительность дисплея: | Видимость снаружи | Читаемое солнечным светом | Передаваемость | - |
| 3D-технологии | - | Отражение | 60,8% (обычно) |
| Характеристики пикселей: | Количество пикселей | 240 ((RGB) × 320 [QVGA] | Устройство | Вертикальная полоса RGB |
|---|---|---|---|---|
| Пункт Пич ((W×H) | 00,047×0,141 мм | Пиксельный пич ((W×H) | 0.141×0.141 мм [180PPI] | |
| Физический размер: | Активное просмотр | 33.84 ((W) × 45.12 ((H) мм | В целом Дим. | 40.6 ((W) ×56.6 ((H) мм |
| Открытие безеля | 36.04 ((W) × 47.32 ((H) мм | Общая глубина | 2.7 (тип.) мм | |
| Очертания: | Форма Форма | Плоский прямоугольник | Ориентация | Тип портрета |
| Соотношение сторон ((W:H) | 3:4 | Стиль формы | ||
| Другие детали: | Масса | 120,7 г | Поверхность | Прозрачное, твердое покрытие (3H) |
| Скорость обновления: | 60 Гц |
|---|---|
| Обратное сканирование: | Нет, нет. |
| Управление драйвером: | Встроенный ILI9340 |
| Контроллер времени (T-CON): | Встроенный T-CON |
| Сигнал электрический: | Вводный ток | 10mA (типовой) | Входное напряжение | 2.8В (тип.) ((VDD) | ||
|---|---|---|---|---|---|---|
| Потребление | - | Интерфейс сигнала | Параллельный RGB (1 ch, 6-битный) + SPI | |||
| Логическое напряжение для сигналов: | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||||
| Характеристики интерфейса: | Положение | - | Физический тип | ФПК | ||
| Интерфейс сигнала: | Бренд | Модель | Сумма | Пин Пич | Количество пин | Назначение пин-кода |
| 1 шт. | 0.3 мм | 39 штифтов | ||||
| Характеристики лампы: | Форма лампы | 1 строка | Тип лампы | WLED | Положение | Тип края света |
|---|---|---|---|---|---|---|
| Обмен | - | Сумма | 4S1P | Жизнь | 20K (тип) (часы) | |
| Электрическая лампа: | Вводный ток | 20mA (типовой) | Входное напряжение | 12.8В (тип.) | ||
| Потребление | 256 мВт (тип.) | |||||
| Характеристики интерфейса: | Положение | - | Физический тип | Включен в интерфейс сигнала | ||
| Диспетчер подсветки: | Нет, нет. | |||||

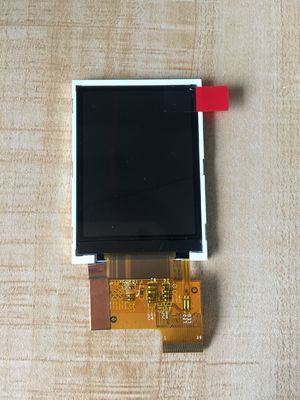

По механическим деталям, площадь активной площади 33,84 × 45,12 мм, размер контура 40,6 × 56,6 мм, размер зоны просмотра 36,04 × 47 мм.32 ((H) мм, с поверхностной обработкой прозрачного твердого покрытия (3H), чистой массой 12,7 г. В качестве продукта ECB, обычно белого, трансфлективного LCM, TM022HDHT1-05 может обеспечивать яркость дисплея 90 cd/m2 120:1 соотношение контраста передачи, 40/45/48/45 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора в 12 часов и время отклика 35 (тип.) ((Tr+Td) мс.Шкала серости или яркость суб-пикселя определяется 6-битным сигналом серости для каждой точки, тем самым представляя палитру из 262K цветов, также с производительностью цветовой гаммы 30% (NTSC).Этот продукт принял 4S1P WLED, как это система подсветки, которая была размещена как Edge свет типа и имеют рабочее время жизни 20K часовTM022HDHT1-05 использует параллельный RGB (1 ch, 6-битный) + SPI в качестве системы ввода сигнала,которые соединены 39 булавками FPC с напряжением питания 2.8В (тип.) ((VDD).
