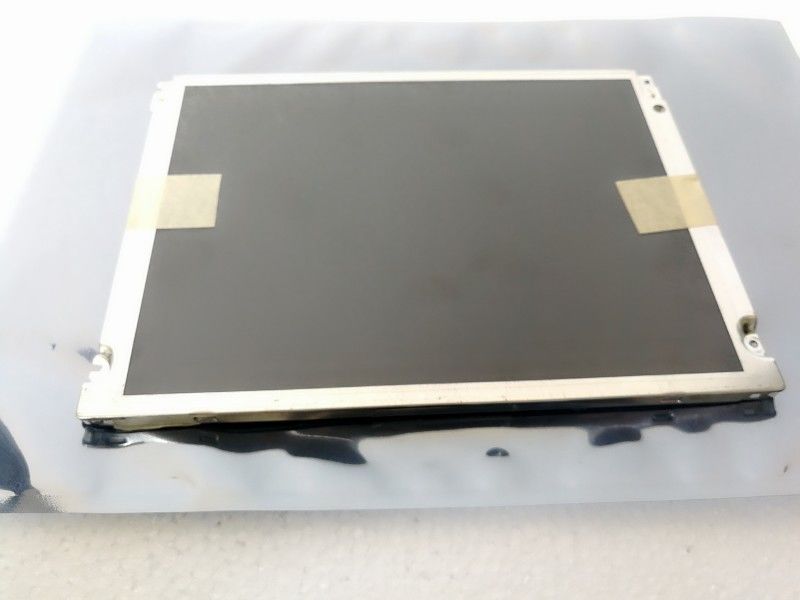

Подробная информация о продукте:
|
| Номер модели: | TM121SCS01 | Бренд: | AVIC |
|---|---|---|---|
| Размер: | 12,1 дюйма | Резолюция: | 800 ((RGB) × 600, SVGA, 82PPI |
| Яркость: | 400cd/м2 | Угол обзора: | 70/70/50/60 (тип.) (CR≥10) |
| Температурный диапазон: | Операционная температура: -20 ~ 70 °C; температура хранения: -30 ~ 80 °C | ||
| Выделить: | Панель QVGA TIANMA LCD,Панель SVGA TIANMA LCD |
||
| Основная информация: | Бренд | Модель | Тип | Именные модели |
|---|---|---|---|---|
| TM121SCS01 | a-Si TFT-LCD, LCM | - | ||
| Надежность: | RoHS | Операционная температура | Температура хранения | Сопротивление вибрации |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Размер панели: | 12.1 дюйм | |||
|---|---|---|---|---|
| Характеристики пикселей: | Резолюция | Устройство пикселей | Точечная высота (W × H) | Пиксельный диапазон (W × H) |
| 800 ((RGB) × 600, SVGA | Вертикальная полоса RGB | 00,1025×0,3075 мм | 0.3075×0.3075 мм [82PPI] | |
| Механические размеры: | Активная область (W × H) | Площадь безеля (W × H) | Размер контура (W × H) | Глубина контура |
| 246×184,5 мм | 2490,0×188,3 мм | 279×209 мм | 11.0 (максимум) мм | |
| Очертания: | Стиль формы | Соотношение сторон | Ориентация | Стиль формы |
| Плоский прямоугольник | 43 (W: H) | Тип ландшафта | ||
| Фиксация: | Дырки для установки лица (7 шт.) на левой, правой панели | |||
| Другие особенности: | Покрытие панели | Вес | Поверхность | |
| - | 425 г | Противозеркальная | ||
| Основная информация: | Яркость | Режим работы | Соотношение контраста |
|---|---|---|---|
| 400 cd/m2 (обычно) | TN, обычно белый, передающий | 6001 (типовой) (передающий) | |
| Угол обзора ((L/R/U/D) | Направление просмотра | Скорость ответа | |
| 70/70/50/60 (тип.) ((CR≥10) | В шесть часов. | 10/25 (Тип.) ((Tr/Td) (ms) | |
| Цвет дисплея: | Температура цвета | Количество цветов | Белый цвет Хроматичность |
| 6485K | 262K/16.2M (6-бит / 6-бит + FRC) | Х:0.313; Y:0.329 | |
| 1931 Цветовая гамма: | Соотношение NTSC | Покрытие sRGB | Покрытие Adobe RGB |
| 57% | 79% | 60% | |
| Покрытие DCI-P3 | Покрытие Rec.2020 | Примечания | |
| 59% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Изменение яркости: | 1.25/1.33 (тип/макс.) ((9 баллов) | ||
| Потребление энергии: | 6.8W (тип.) |
|---|---|
| Скорость кадров: | 60 Гц |
| Обратное сканирование: | Нет, нет. |
| Сигнал электрический: | Текущий вход | Входное напряжение | Потребление | |||
|---|---|---|---|---|---|---|
| 270/325mA (тип/макс.) | 3.3В (тип.) | - | ||||

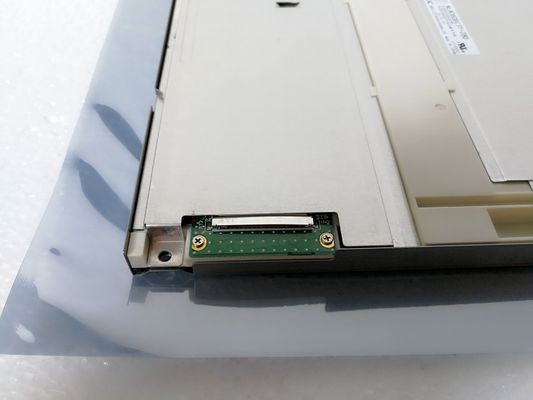

| Характеристики интерфейса: | Положение | Тип | Интерфейс | |||
| - | Коннектор | LVDS (1 ч, 6/8-бит) | ||||
| Интерфейс сигнала: | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| СТМ | MSB240420HE | 1 шт. | 1.25 мм | 20 штифтов | LVDS-20P1C8B-080B | |
| Функции подсветки: | Тип | Положение | Форма | Сумма | Жизнь (часы) | Замена |
|---|---|---|---|---|---|---|
| CCFL | Тип краевого освещения (верхний и нижний) | Прямой. | 2 шт. | 50 тысяч. | - | |
| CCFL Электрический: | Текущий вход | Входное напряжение | Потребление | |||
| 6.0mA (тип.) | 770В (тип.) | |||||
| Напряжение включения | Частота лампы | |||||
| 930/1120В (макс.) ((Ta=+25/0°C) | 40/55/60 КГц (мин./тип./макс.) | |||||
| Характеристики интерфейса: | Положение | Тип | Водитель CCFL | |||
| - | Коннектор | Нет, нет. | ||||
| Подробности интерфейса | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| JST | BHSR-02VS-1 | 2 шт. | 3.5 мм | 2 штифта | BLL-2PINS-HL | |
По механическим деталям он имеет активную площадь 246 ((W) × 184.5 ((H) мм, размер контура 279 ((W) × 209 ((H) × 11 ((D) мм, размер зоны просмотра 249.0 ((W) × 188.3 ((H) мм, с поверхностной обработкой Antiglare, чистой массой 425g. Как TN, обычно белый, передающий LCM продукт, TM121SCS01 может обеспечить 400 cd/m2 яркость дисплея 600:1 передающее контрастное соотношение,70/70/50/60 (тип)) (CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора в 6 часов и время отклика 10/25 (Typ.) (Tr/Td) мс.Шкала серости или яркость суб-пикселя определяется с 6-битным / 6-битным + FRC сигналом серости для каждой точки, тем самым представляя палитру цветов 262K/16.2M, также с производительностью цветовой гаммы 55% (NTSC).Этот продукт принял 2 шт CCFL как это система подсветки, которая была размещена как Edge свет типа (верху и внизу) и имеют рабочее время жизни 50K часовTM121SCS01 использует LVDS (1 ch, 6/8-bit) как систему ввода сигнала, которая соединена с 20-прицепным соединителем с напряжением питания 3.3V (тип).)
