Подробная информация о продукте:
|
| Бренд: | ТИАНМА | Номер модели: | TM050RDZG03 |
|---|---|---|---|
| Размер: | 5,0 дюйма | Резолюция: | 800(RGB)×480 [WVGA] 188PPI |
| Угол обзора: | 80/80/70/80 (тип.) ((CR≥10) | Яркость: | 1000cd/m2 |
| Температурный диапазон: | Операционная температура: -30 ~ 85 °C; температура хранения: -40 ~ 90 °C | Интерфейс сигнала: | ЛВДС |
| Выделить: | Дисплей LVDS TFT LCD,Дисплей диеза TFT LCD CCFL |
||
| Основная информация: | Бренд панели | Модель панели | TM050RDZG03-00 | |
|---|---|---|---|---|
| Диагональный размер | 5.0" | Применение | ||
| Тип панели | a-Si TFT-LCD, LCM | Именные модели | - | |
| Надежность: | Операционная температура. | -30 ~ 85 °C | Температура хранения. | -40 ~ 90 °C |
| Характеристики пикселей: | Формат пикселей | 800 ((RGB) × 480 [WVGA] | Конечная точка | 00,045×0,135 мм (H×V) |
|---|---|---|---|---|
| Конфигурация | Вертикальная полоса RGB | Пиксельный диапазон | 0.135×0.135 мм (H×V) [188PPI] | |
| Механические размеры: | Область отображения | 108×64,8 мм (H×V) | Площадь Безеля | 111.1×67,9 мм (H×V) |
| Очертание Дим. | 1200,7 × 77,8 мм (H × V) | Глубина контура | 50,7±0,2 мм | |
| Очертания: | Форма фактора | Плоский прямоугольник | Ориентация | Тип ландшафта |
| Соотношение сторон | 15:9 (H:V) | Стиль формы | ||
| Дырки и скобки: | Дырки для установки фасада (4-Φ3.2) на левых, правых слизняках | |||
| Другие особенности: | Вес | ТБД | Поверхность | Противозеркальная |
| Основная информация: | Яркость | 1000 cd/m2 (обычно) | Соотношение контраста | 7501 (типовой) (передающий) |
|---|---|---|---|---|
| Угол обзора | 80/80/70/80 (тип.) ((CR≥10) | Оптический режим | TN, обычно белый, передающий | |
| Направление просмотра | 12 часов. | Время ответа | 20/30 (тип/макс.) ((Tr+Td) (мс) | |
| Цветовая производительность: | Хроматичность | Wx:0.318" Уай:0.352 | Цветовые номера | 16.7M (8-битный) |
| Температура цвета | 6101K | Белая однородность | 1.25/1.33 (тип/макс.) ((9 баллов) | |
| 1931 Цветовая гамма: | Соотношение NTSC | 56% | sRGB | Покрытие 76% |
| Adobe RGB | Покрытие 58% | DCI-P3 | Покрытие 58% | |
| Рекомендую.2020 | Покрытие 42% | Примечания | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Высокая производительность дисплея: | Видимость снаружи | Читаемое солнечным светом | Трансмиссивность |
| Частота кадров: | 60 Гц |
|---|---|
| Обратное сканирование: | Нет, нет. |
| Детали D-IC: | COG Встроенный HX8664-B00APD400-LT + HX8264-D03DPD400-A-LTP |
| Контроллер времени (T-CON): | Встроенный T-CON |
| Функции подсветки: | Форма лампы | 6 струн | Тип лампы | WLED | Время жизни | 50K (типа) (часы) |
|---|---|---|---|---|---|---|
| Замена | - | Сумма | 3S6P | Положение | Тип края света | |
| Электрическая лампа: | Входное напряжение | 9.3±0.6В (типовой) | Текущий вход | 175mA (типовой) | ||
| Потребление | 1.628W (тип.) | |||||
| Характеристики интерфейса: | Тип | Включен в интерфейс сигнала | Положение | - | Драйвер лампы | |
| Сигнальная система: | Параллельный RGB (1 ch, 8-битный) | Логическое напряжение | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| Сигнал электрический: | Входное напряжение | 3.3В (тип.) | Текущий вход | - | ||
| Потребление | 320 мВт (тип.) | |||||
| Характеристики интерфейса: | Тип | ФПК | Положение | - | ||
| Подробная информация о ФПК: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| 0.5 мм | 40 штифтов | 1 шт. | ||||

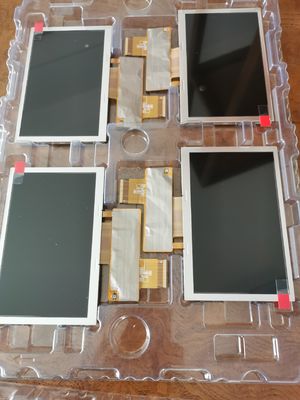

| Тип ящика | ПК/коробка | Коробка Qty | Пакет LWH (мм) | Г.В. (кг) | Объем (м3) | Примечания |
| Картон | 72 | 1 | 395х290х315 | 8.84 | 0.0361 | |
| Палитра | 2304 | 32 | 1200×800×NA | Никаких | Никаких |
Механические детали: активная площадь 108 ((W) × 64,8 ((H) мм, размер контура 120,7 ((W) × 77,8 ((H) × 5,9 ((D) мм, размер зоны просмотра 111,1 ((W) × 67.9 ((H) ммКак TN, обычно белый, передающий LCM продукт, TM050RDZG03-00 может обеспечить 1000 cd/m2 яркость дисплея 750:1 соотношение контраста передачи, 80/80/70/80 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора в 12 часов и время отклика 20/30 (тип./макс.) ((Tr+Td) мс.Шкала серости или яркость суб-пикселя определяется 8-битным сигналом серости для каждой точки, тем самым представляя палитру цветов 16,7M, также с производительностью цветовой гаммы 50% (NTSC).Этот продукт принял 3S6P WLED как это система подсветки, которая была размещена как Edge свет типа и имеют рабочее время жизни 50K часов. TM050RDZG03-00 использует параллельный RGB (1 ch, 8-битный) в качестве системы ввода сигнала, которая соединена 40 булавками FPC с напряжением питания 3,3 В (тип.).
