Подробная информация о продукте:
|
| Номер модели: | TM120GDSP01 | Бренд: | ТИАНМА |
|---|---|---|---|
| Размер: | 12.0inch | Резолюция: | 2160 ((RGB) × 1440 215PPI |
| СВЯТНОСТЬ: | 450cd/m2 | Угол обзора: | 80/80/80/80 (тип.) ((CR≥10) |
| ТЕМПЕРАТУРНЫЙ диапазон: | Температура хранения: -30 ~ 80 °C Температура работы: -20 ~ 70 °C | ||
| Выделить: | Панель XGA промышленная LCD,Экран диеза TFT LCD SVGA |
||
| Основная информация: | Бренд панели | Модель панели | TM120GDSP01 | |
|---|---|---|---|---|
| Диагональный размер | 12.0" | Применение | ||
| Тип панели | a-Si TFT-LCD, LCM | Именные модели | - | |
| Надежность: | Операционная температура. | -20 ~ 70 °C | Температура хранения. | -30 ~ 80 °C |
| Характеристики пикселей: | Формат пикселей | 2160 ((RGB) × 1440 | Конечная точка | 00,0392×0,1176 мм (H×V) |
|---|---|---|---|---|
| Конфигурация | Вертикальная полоса RGB | Пиксельный диапазон | 0.1176×0.1176 мм (H×V) [215PPI] | |
| Механические размеры: | Область отображения | 254.016×169.344 мм (H×V) | Площадь Безеля | - |
| Очертание Дим. | 262.416×179.544 мм (H×V) | Глубина контура | 2.15/4.25 (тип/макс.) мм | |
| Очертания: | Форма фактора | Плоский прямоугольник | Ориентация | Тип ландшафта |
| Соотношение сторон | 15:10 (H:V) | Стиль формы | Тонкий (PCBA согнутый, T≤3,0 мм) | |
| Дырки и скобки: | Без | |||
| Другие особенности: | Вес | ТБД | Поверхность | Твердое покрытие |
| Основная информация: | Яркость | 450 cd/m2 (обычно) | Соотношение контраста | 10001 (типовой) (передающий) |
|---|---|---|---|---|
| Угол обзора | 80/80/80/80 (тип.) ((CR≥10) | Оптический режим | SFT, обычно черный, передающий | |
| Направление просмотра | Симетрия | Время ответа | 25 (тип.) ((Tr+Td) (ms) | |
| Цветовая производительность: | Хроматичность | Wx:0.297" Уай:0.313 | Цветовые номера | 16.7M (8-битный) |
| Температура цвета | 7678K | Белая однородность | - | |
| 1931 Цветовая гамма: | Соотношение NTSC | 85% | sRGB | Покрытие 99% |
| Adobe RGB | 85% охвата | DCI-P3 | 88% охвата | |
| Рекомендую.2020 | Покрытие 64% | Примечания | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Частота кадров: | 60 Гц |
|---|---|
| Обратное сканирование: | Нет, нет. |
| Потребление энергии: | 4.25 Вт (тип.) |
| Функции подсветки: | Форма лампы | Массив | Тип лампы | WLED | Время жизни | - |
|---|---|---|---|---|---|---|
| Замена | - | Сумма | 9S6P | Положение | Тип края света | |
| Электрическая лампа: | Входное напряжение | 28.8В (тип.) | Текущий вход | 20mA (типовой) | ||
| Потребление | 3.4W (тип.) | |||||
| Характеристики интерфейса: | Тип | Включен в интерфейс сигнала | Положение | - | Драйвер лампы | Нет, нет. |
| Сигнальная система: | eDP (4 полосы), eDP1.3 | Логическое напряжение | - | |||
|---|---|---|---|---|---|---|
| Сигнал электрический: | Входное напряжение | 3.3В (тип.) | Текущий вход | - | ||
| Потребление | 850 мВт (тип.) | |||||
| Характеристики интерфейса: | Тип | Коннектор | Положение | |||
| Подробности соединителя: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| I-PEX | 20655-040E-01 | 0.3 мм | 40 штифтов | 1 шт. | ||

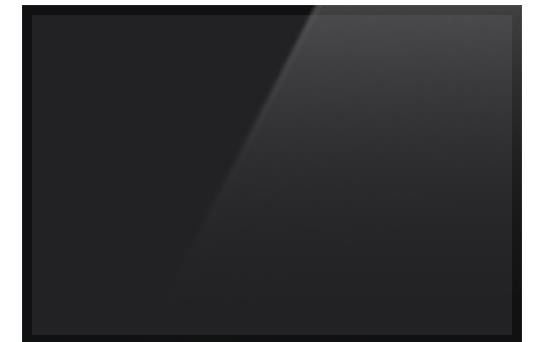

По механическим деталям, площадь актива 254,016 мм × 169,344 мм, размер контура 262,416 мм × 179,544 мм × 4,25 мм.с поверхностной обработкой твердым покрытиемВ качестве SFT, обычно черного, трансмиссивного LCM продукта TM120GDSP01 может обеспечить яркость дисплея 450 cd/m2 1000:1 соотношение контраста передачи, 80/80/80/80 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора на симметрии и время отклика 25 (тип.) ((Tr+Td) мс.Шкала серости или яркость суб-пикселя определяется 8-битным сигналом серости для каждой точкиЭтот продукт принял 9S6P WLED в качестве системы подсветки, которая была размещена в качестве типа Edge light,Внешний драйвер подсветки дополнительно необходим. TM120GDSP01 использует eDP (4 Lanes) в качестве системы ввода сигнала, которая соединена с 40 пинными разъемами с напряжением питания 3,3 В (тип.).
