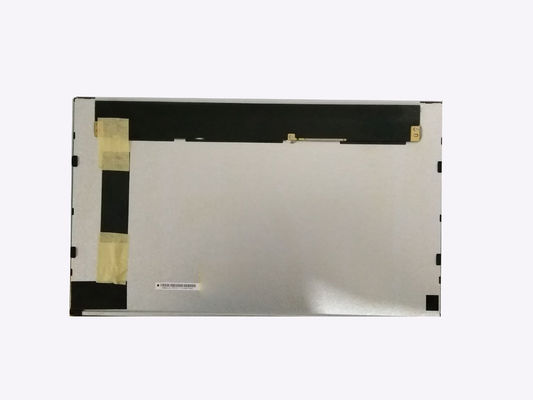

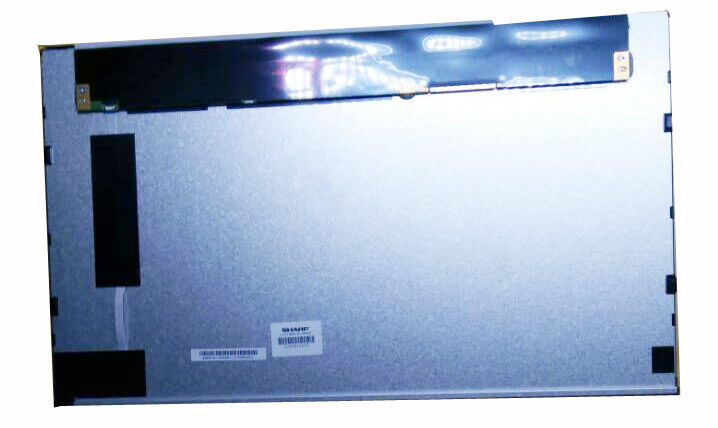

Подробная информация о продукте:
|
| Диагональный размер: | 15,6» | Модель: | LQ156T3LW03 |
|---|---|---|---|
| Формат пиксела: | 1366 ((RGB) × 768 [WXGA] 100PPI | Просветительность: | ² 400 cd/m (тип.) |
| Угол обзора: | 85/85/85/85 (тип.) (CR≥10) | Источник света: | WLED, 70K часов, с LED-диспетчером |
| Тип интерфейса: | LVDS (1 Ch, 8-разрядный), соединитель 30 штырей | Среда: | Операционная температура: -20 ~ 70 °C; температура хранения: -25 ~ 70 °C |
| Выделить: | Панель XGA промышленная LCD,Экран диеза TFT LCD SVGA |
||
LQ156 Серия LQ156T3LW03 LQ156T3LW02 LQ156M3LW01
| Основная информация: | Бренд | Модель | Тип | Именные модели |
|---|---|---|---|---|
| ОЧНО | LQ156T3LW03 | a-Si TFT-LCD, LCM | - | |
| Надежность: | RoHS | Операционная температура | Температура хранения | Сопротивление вибрации |
| -20 ~ 70 °C | -25 ~ 70 °C | - |
| Размер панели: | 150,6 дюйма | |||
|---|---|---|---|---|
| Характеристики пикселей: | Резолюция | Устройство пикселей | Точечная высота (W × H) | Пиксельный диапазон (W × H) |
| 1366 ((RGB) × 768, WXGA | Вертикальная полоса RGB | 0.084×0.252 мм | 00,252×0,252 мм [100 PPI] | |
| Механические размеры: | Активная область (W × H) | Площадь безеля (W × H) | Размер контура (W × H) | Глубина контура |
| 344.232×193.536 мм | - | 3630,8×215,9 мм | 10.8 (тип.) мм | |
| Очертания: | Стиль формы | Соотношение сторон | Ориентация | Стиль формы |
| Плоский прямоугольник | 16:9 (W: H) | Тип ландшафта | ||
| Фиксация: | Боковые монтажные отверстия (4-M3) на левой, правой рамке | |||
| Другие особенности: | Покрытие панели | Вес | Поверхность | |
| - | 950 г (максимум) | Твердое покрытие (2H) | ||
| Основная информация: | Яркость | Режим работы | Соотношение контраста |
|---|---|---|---|
| 400 cd/m2 (обычно) | ASV, обычно черный, передающий | 10001 (типовой) (передающий) | |
| Угол обзора ((L/R/U/D) | Направление просмотра | Скорость ответа | |
| 85/85/85/85 (тип.) ((CR≥10) | Симетрия | 35 (тип) ((Tr+Td) (мс) | |
| Цвет дисплея: | Температура цвета | Количество цветов | Белый цвет Хроматичность |
| 6423K | 16.2M (6-бит + FRC) | Х:0.313; Y:0.337 | |
| 1931 Color Gamlt: | Соотношение NTSC | Покрытие sRGB | Покрытие Adobe RGB |
| 77% | 96% | 75% | |
| Покрытие DCI-P3 | Покрытие Rec.2020 | Примечания | |
| 80% | 58% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Изменение яркости: | 1.43 (макс.) ((5 баллов) | ||
| Потребление энергии: | 16.9W (тип.) |
|---|---|
| Скорость кадров: | 60 Гц |
| Сигнал электрический: | Текущий вход | Входное напряжение | Потребление | |||
|---|---|---|---|---|---|---|
| 260/440mA (тип/макс.) | 5.0V (тип.) | 1.3W (тип.) | ||||
| Характеристики интерфейса: | Положение | Тип | Интерфейс | |||
| Коннектор | LVDS (1 ч, 8 бит) | |||||
| Интерфейс сигнала: | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| JAE | FI-XB30SSRLA-HF16 | 1 шт. | 10,0 мм | 30 штифтов | ||
| Функции подсветки: | Тип | Положение | Форма | Сумма | Жизнь (часы) | Замена |
|---|---|---|---|---|---|---|
| WLED | Тип края света | - | - | 70K (тип.) | - | |
| Характеристики интерфейса: | Положение | Тип | Драйвер WLED | |||
| Коннектор | С светодиодным драйвером | |||||
| Подробности интерфейса | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| JST | SM06B-SHLS-TF | 1 шт. | 10,0 мм | 6 штифтов | ||
| Водитель электрический: | Текущий вход | Входное напряжение | Потребление | |||
| 1.3/1.5A (тип/макс.) | 12.0V (тип.) | 15.6W (тип.) | ||||
LQ156T3LW03 поддерживает дисплей1366 ((RGB) × 768(WXGA) с соотношением сторон 16: 9 (W: H), пиксели которого расположены в RGB вертикальной полосе. Что касается механических деталей, он имеет активную площадь 344.232 ((W) × 193.536 ((H) мм, размер контура 363.8 ((W) × 215.9 ((H) мм, с поверхностной обработкой твердого покрытия (2H), чистой массой 950 г (макс.).1 соотношение контраста передачи, 85/85/85/85 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора на симметрию и время отклика 35 (тип.) ((Tr+Td) мс.Шкала серости или яркость суб-пикселя определяется с помощью 6-битного + FRC сигнала серости для каждой точки, тем самым представляя палитру цветов 16,2M, также с производительностью цветовой гаммы 76% (NTSC).
