Подробная информация о продукте:
|
| Бренд: | Диез | Модель: | LQ156M1JW03 |
|---|---|---|---|
| Просветительность: | ² 300cd/m | Источник света: | WLED, 15 000 часов, со светодиодным драйвером |
| Формат пикселей: | 1920 ((RGB) × 1080 [FHD] 141PPI | Угол обзора: | 89/89/89/89 (тип.) (CR≥10) |
| Тип интерфейса: | eDP (4 полосы), eDP1.4, HBR2 (5.4G/полоса) 40 штифтов | Среда: | Рабочая температура: 0 ~ 50 °C; Температура хранения: -25 ~ 60 °C |
| Выделить: | Панель XGA промышленная LCD,Экран диеза TFT LCD SVGA |
||
Серия LQ156 LQ156M1LG21 LQ156M1JW41 LQ156M1JW31 LQ156M1JW03 LQ156M1JW01
| Основная информация: | Бренд | ОЧНО | Модель | LQ156M1JW03 |
|---|---|---|---|---|
| Тип | LCM Oxide TFT-LCD | Используется |
|
|
| Размер экрана | 15.6" | Псевдоним | - | |
| Окружающая среда | Температура хранения. | -25 ~ 60 °C | Операционная температура. | 0 ~ 50 °C |
| RoHS | Вибрация | 1.0G (9,8 м/с2) |
| Характеристики пикселей: | Резолюция | 1920 ((RGB) × 1080, FHD | Точковая высота (мм) | 00,05975×0,17925 (H×V) |
|---|---|---|---|---|
| Формат пикселей | Вертикальная полоса RGB | Пиксельная ширина ((мм) | 0.17925×0.17925 (H×V) [141PPI] | |
| Механические размеры: | Активная площадь ((мм) | 344.16 ((H) × 193.59 ((V) | Площадь безеля ((мм) | - |
| Очертание Тёмное. | 350.66 ((H) × 215.54 ((V) | Глубина ((мм) | 2.4/2.6 (тип/макс.) | |
| Очертания: | Стиль формы | Плоский прямоугольник | Форма контура | Тонкий (PCBA плоский, T≤3,2 мм) |
| Соотношение сторон | 16:9 (H:V) | Ориентация | Тип ландшафта | |
| Установка: | Без | |||
| Другие спецификации: | Вес | 310 г (макс.) | Лечение | Противосветление, твердое покрытие (3H) |
| Основная информация: | Просветительность ((cd/m2) | 300 (обычно) | Соотношение контраста | 10001 (типовой) (передающий) |
|---|---|---|---|---|
| Угол обзора | 89/89/89/89 (тип.) ((CR≥10) | Режим отображения | Новый режим 2, обычно черный, передающий. | |
| Лучший вид на | Симетрия | Ответ ((ms) | 8 (тип) ((Tr+Td) | |
| Цветовая производительность: | Белая координата | Х:0.313; Y:0.329 | Отображение цветов | 16.7M (8-битный) |
| Температура цвета | 6485K | Белая однородность | 1.25/1.40 (тип/макс.) ((5 баллов) | |
| 1931 Color Gamlt: | Соотношение NTSC | 71% | sRGB | 100% охват |
| Adobe RGB | 74% охвата | DCI-P3 | 74% охвата | |
| Рекомендую.2020 | 53% охвата | Примечания | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Скорость кадров: | 240 Гц |
|---|---|
| Обратное сканирование: | Нет, нет. |
| Сигнал электрический: | Напряжение | 3.3В (тип.) | Текущее предложение | 360/470mA (тип/макс.) | ||
|---|---|---|---|---|---|---|
| Потребление | 1.19/1.56W (тип/макс.) | |||||
| Тип сигнала: | eDP (4 полосы), eDP1.4, HBR2 (5,4G/полоса) | Сигнальное напряжение | - | |||
| Характеристики интерфейса: | Положение | Тип | Коннектор | |||
| Детали интерфейса: | Бренд | Модель | Количество | Пины | Стрелка | Конфигурация пин |
| I-PEX | 20682-040E-02 | 1 шт. | 40 штифтов | 0.4 мм | ||
| Функции подсветки: | Форма | - | Тип | WLED | Положение | Тип края света |
|---|---|---|---|---|---|---|
| Замена | - | Количество | - | Время жизни | 15K (минут) (часы) | |
| Характеристики интерфейса: | Положение | - | Тип | Включен в интерфейс сигнала панели | ||
| Диспетчер подсветки: | С светодиодным драйвером | |||||
| Водитель электрический: | Напряжение | 5.0/12.0/21.0В (мин./тип./макс.) | Текущее предложение | 206/224mA (тип/макс.) | ||
| Потребление | 2.47/2.69W (тип/макс.) | |||||

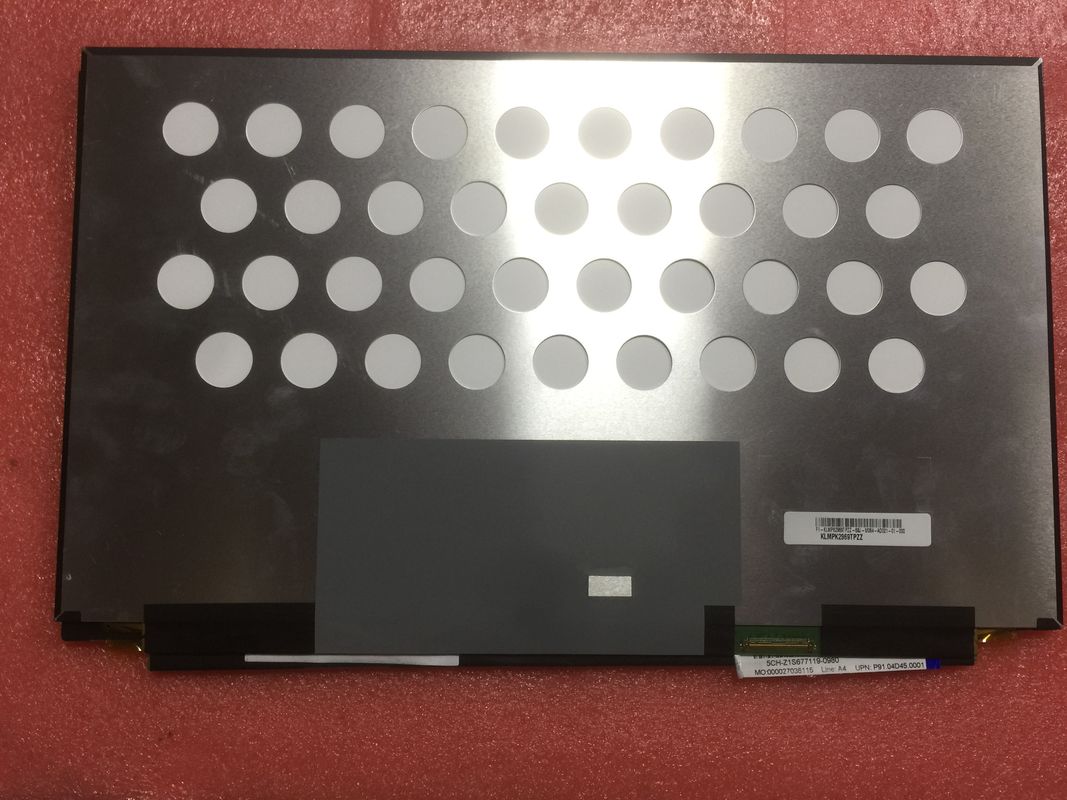

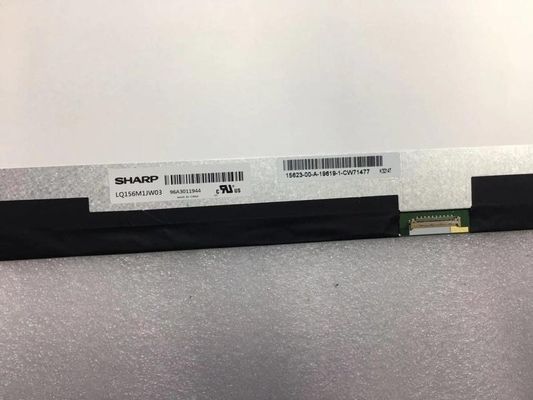

LQ156M1JW03 поддерживает дисплей1920 ((RGB) × 1080(FHD) с соотношением сторон 16: 9 (W: H), пиксели которого расположены в RGB вертикальной полосе. Что касается механических деталей, он имеет активную площадь 344.16 ((W) × 193.59 ((H) мм, размер контура 350.66 ((W) × 215.54 ((H) × 2.6(D) мм, с поверхностной обработкой антиблеском, твердым покрытием (3H), чистым весом 310g (макс.), формой стиля Slim (PCBA Flat, T≤3.2mm).LQ156M1JW03 может обеспечивать 300 cd/m2 яркость дисплея 10001:1 соотношение контраста передачи, 89/89/89/89 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора на симметрии и время отклика 8 (тип.) ((Tr+Td) мс.Шкала серости или яркость суб-пикселя определяется 8-битным сигналом серости для каждой точки, тем самым представляя палитру из 16,7M цветов, также с производительностью цветовой гаммы 100% (sRGB).Этот продукт принял WLED, как это система подсветки, которая была размещена как Edge свет типа и имеют рабочее время жизни 15K часовLQ156M1JW03 использует eDP (4 Lanes) как систему ввода сигнала, которая соединена с 40 пинными разъемами с напряжением питания 3,3 В (тип.).
