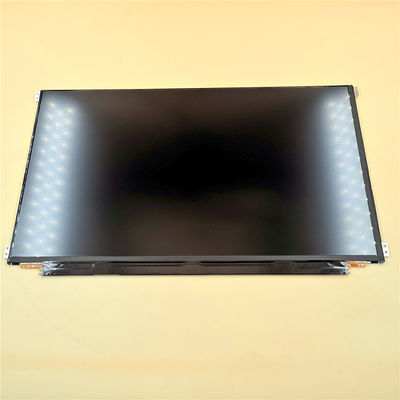

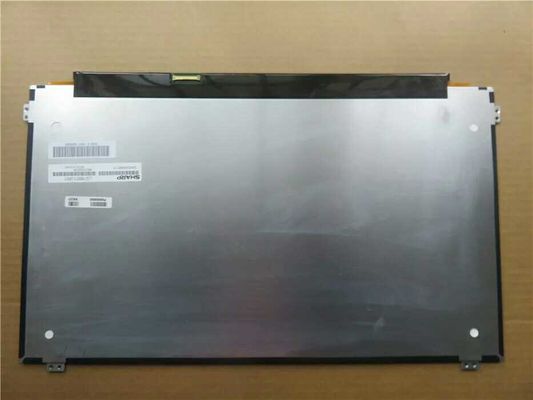

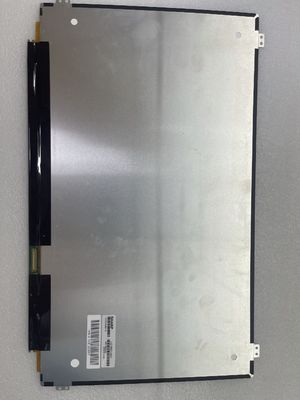

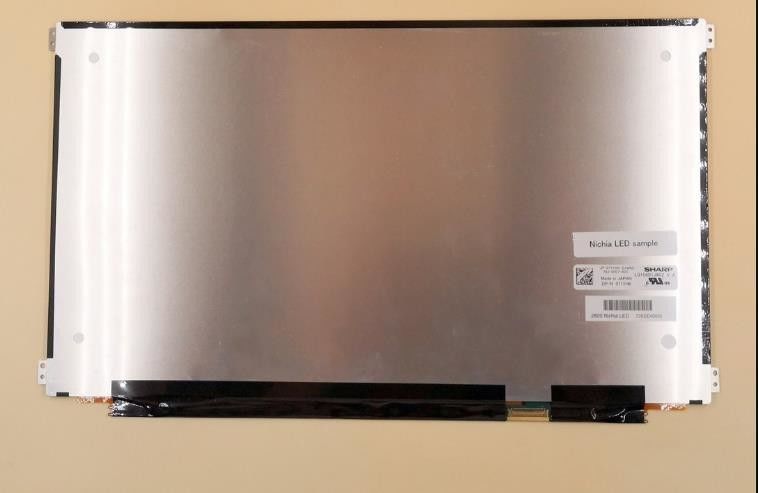

Подробная информация о продукте:
|
| Размер панели: | 15,6» | Модель панели: | LQ156D1JW02 |
|---|---|---|---|
| Бренд панели: | Диез | Яркость: | ² 350cd/m |
| Резолюция: | 3840 ((RGB) × 2160, UHD, 282PPI | Тип лампы: | WLED, 12K часов, с LED-диспетчером |
| Интерфейс сигнала: | eDP (4 полосы), 40 штифтов | Среда: | Операционная температура: 0 ~ 50 °C; температура хранения: -20 ~ 60 °C |
| Выделить: | Панель XGA промышленная LCD,Экран диеза TFT LCD SVGA |
||
LQ156 Серия LQ156D1JW05 LQ156D1JW04 LQ156D1JW02
| Основная информация: | Наименование марки | Наименование модели | Тип | Именные модели |
|---|---|---|---|---|
| ОЧНО | LQ156D1JW02 | Оксидный TFT-LCD, LCM | SHP1430 | |
| Максимальные рейтинги: | RoHS | Операционная температура | Температура хранения | Уровень вибрации |
| 0 ~ 50 °C | -20 ~ 60 °C | - |
| Размер экрана: | 15.6" | |||
|---|---|---|---|---|
| Характеристики пикселей: | Количество пикселей | Формат пикселей | Точечная высота (H×V) | Пиксельный пиксель (H×V) |
| 3840 ((RGB) × 2160, UHD | Вертикальная полоса RGB | 00,030×0,090 мм | 0.090×0.090 мм [282PPI] | |
| Механические размеры: | Площадь отображения (H×V) | Открытие ремня (H×V) | Общий размер (H × V) | Общая глубина |
| 345.6×194,4 мм | - | 3670,98×218,31 мм | 2.75/3.14 (тип/макс.) мм | |
| Очертания: | Форма Форма | Соотношение сторон (H:V) | Ориентация | Стиль формы |
| Плоский прямоугольник | 16:9 | Тип ландшафта | Тонкий (PCBA плоский, T≤3,2 мм) | |
| Другие спецификации: | Масса | Покрытие панели | Обработка поверхности | |
| 320/345 г (тип/макс.) | - | Противосветление (Haze 42%), твердое покрытие (3H) | ||
| Дырки и скобки: | отверстия (8-Φ2.4) на левых и правых слизнях | |||
| Основная информация: | Просветительность | Рабочий режим | Соотношение контраста |
|---|---|---|---|
| 350 cd/m2 (обычно) | IPS, обычно черный, передающий | 10001 (типовой) (передающий) | |
| Хороший вид на | Угол обзора | Время ответа | |
| Симетрия | 89/89/89/89 (тип.) ((CR≥10) | 25 (тип.) ((Tr+Td) (ms) | |
| Цвет дисплея: | Температура цвета: | Цвет поддержки | Координаты цветов |
| 6485K | 16.7M (8-битный) | Х:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Соотношение NTSC | Покрытие sRGB | Покрытие Adobe RGB |
| 96% | 100% | 100% | |
| Покрытие DCI-P3 | Покрытие Rec.2020 | Примечания | |
| 88% | 71% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Белая однородность: | 1.25/1.50 (тип/макс.) ((5 баллов) | ||
| Скорость обновления: | 60 Гц |
|---|---|
| Обратное сканирование: | Нет, нет. |
| Потребление энергии: | 6.64W (тип.) |
| Функции подсветки: | Тип | Положение | Жизнь (часы) | Сумма | Форма | Замена |
|---|---|---|---|---|---|---|
| WLED | Тип края света | 12K ((мин.) | - | - | - | |
| Характеристики интерфейса: | Государство водителя WLED | Физический тип | Положение интерфейса | |||
| С светодиодным драйвером | Включен в интерфейс сигнала панели | - | ||||
| Электрический драйвер WLED: | Входное напряжение | Вводный ток | Потребление энергии | |||
| 7.0/12.0/21.0В (мин./тип./макс.) | 417/460mA (тип/макс.) | 5.0/5.52W (тип/макс.) | ||||
| Сигнал электрический: | Входное напряжение | Вводный ток | Потребление энергии | |||
|---|---|---|---|---|---|---|
| 3.3В (тип.) | 497/627mA (тип/макс.) | 10,64/1,88 Вт (тип/макс.) | ||||
| Характеристики интерфейса: | Тип сигнала | Физический тип | Положение интерфейса | |||
| eDP (4 полосы) | Коннектор | |||||
| Детали интерфейса: | Наименование марки | Наименование модели | Сумма | Пины | Пин Пич | Конфигурация пин |
| I-PEX | 20525-040E-02 | 1 шт. | 40 штифтов | 0.4 мм | ||
LQ156D1JW02 поддерживает дисплей3840 ((RGB) × 2160(UHD) с соотношением сторон 16:9 (W:H), пиксели которого расположены в RGB вертикальной полосе, согласно расчетам Panelook плотность пикселей 282 PPI. Что касается механических деталей,Он имеет активную площадь 345.6 ((W) × 194.4 ((H) мм, размер контура 367.98 ((W) × 218.31 ((H) × 3.14 ((D) мм, с поверхностной обработкой Antiglare (Haze 42%), твердым покрытием (3H), чистой массой 320/345 г (тип./макс.), формой Slim (PCBA Flat),Как IPS, обычно черный, передающий LCM продукт, LQ156D1JW02 может обеспечить 350 cd/m2 яркости дисплея 1000: 1 передающее контрастное соотношение, 89/89/89/89 (тип.) ((CR≥10) (L/R/U/D) угол обзора, наилучшее направление обзора на симметрию и время отклика 25 (Type.) ((Tr+Td) ms. Шкала серости или яркость субпикселя определяется 8-битным сигналом серости для каждой точки,Таким образом, представляет собой палитру из 16.7M цвета, также с производительностью цветовой гаммы 100% (Adobe).
