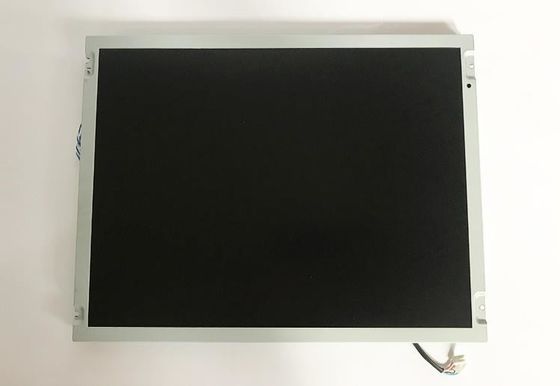

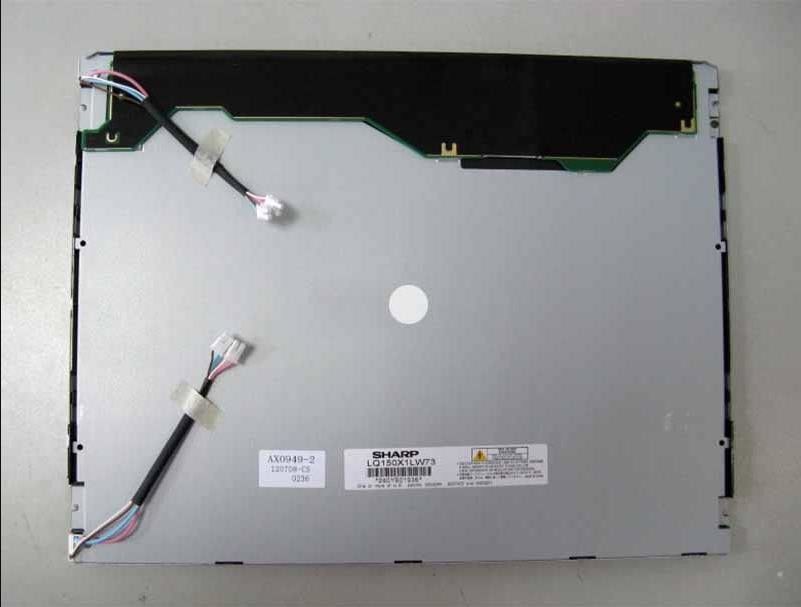

Подробная информация о продукте:
|
| Размер панели: | 15" | Модель панели: | LQ150X1LW73 |
|---|---|---|---|
| Размер плана: | 331.6 ((W) × 254.76 ((H) × 13 ((D) мм | Область показа: | 304,128 (w) ×228.096 (h) mm |
| Резолюция: | 1024 (RGB) ×768, XGA, 85PPI | Угол обзора: | 85/85/85/85 (тип.) (CR≥10) |
| Яркость: | ² 350 cd/m (тип.) | Интерфейс сигнала: | LVDS (1 ч, 8-битный), 20 пин Коннектор |
| Тип лампы: | 4 штуки CCFL, 50 тысяч часов. | Среда: | Температура работы: 0 ~ 60 °C; температура хранения: -25 ~ 65 °C |
| Выделить: | Панель XGA промышленная LCD,Экран диеза TFT LCD SVGA |
||
LQ150 Серия LQ150X1LW73 LQ150X1LW72 LQ150X1LW71U LQ150X1LW71N
| Основная деталь: | Производитель | ОЧНО | Наименование модели | LQ150X1LW73 |
|---|---|---|---|---|
| Тип панели | a-Si TFT-LCD, LCM | Другое имя | - | |
| Размер панели | 150,0 дюйма | Предназначен для | ||
| Максимальные рейтинги: | Температура ОП | 0 ~ 60 °C | СТ Температура | -25 ~ 65 °C |
| Уровень вибрации | 1.0G (9,8 м/с2) | RoHS |
| Основная информация: | Просветительность | 350 cd/m2 (обычно) | Соотношение контраста | 600: 1 (типовой) (передающий) |
|---|---|---|---|---|
| Хороший вид на | Симетрия | Скорость ответа | 35 (тип) ((Tr+Td) (мс) | |
| Угол обзора | 85/85/85/85 (тип.) ((CR≥10) | Режим работы | ASV, обычно черный, передающий | |
| Цветовая производительность: | Хроматичность | Wx:0.313" Уай:0.329 | Цвет поддержки | 16.2M (6-бит + FRC) |
| Температура цвета | 6485K | Белая однородность | 1.25 (максимум 5 баллов) | |
| 1931 Color Gamlt: | Соотношение NTSC | 69% | sRGB | Покрытие 90% |
| Adobe RGB | 72% охвата | DCI-P3 | 72% охвата | |
| Рекомендую.2020 | 52% охвата | Примечания | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Характеристики пикселей: | Количество пикселей | 1024 ((RGB) × 768 [XGA] | Устройство | Вертикальная полоса RGB |
|---|---|---|---|---|
| Пункт Пич ((W×H) | 00,099×0,297 мм | Пиксельный пич ((W×H) | 0.297×0.297 мм [85PPI] | |
| Физический размер: | Активное просмотр | 304.128 ((W) × 228.096 ((H) мм | В целом Дим. | 331.6 ((W) × 254.76 ((H) мм |
| Открытие безеля | 307.2 ((W) × 231.1 ((H) мм | Общая глубина | 120,5±0,5 мм | |
| Очертания: | Форма Форма | Плоский прямоугольник | Ориентация | Тип ландшафта |
| Соотношение сторон ((W:H) | 4:3 | Стиль формы | ||
| Фиксация: | Дырки для установки на лицевой стороне (2-Φ3.2, 2-R2) на левой, правой рамке | |||
| Другие детали: | Масса | 1.45 кг (макс.) | Поверхность | Противосветление (Haze 42%), твердое покрытие (3H), антирефлексия |
| Скорость обновления: | 60 Гц |
|---|---|
| Обратное сканирование: | Нет, нет. |
| Сигнал электрический: | Вводный ток | 400/700mA (тип/макс.) | Входное напряжение | 3.3В (тип.) | ||
|---|---|---|---|---|---|---|
| Потребление | - | Интерфейс сигнала | LVDS (1 ч, 8 бит) | |||
| Характеристики интерфейса: | Положение | - | Физический тип | Коннектор | ||
| Интерфейс сигнала: | Бренд | Модель | Сумма | Пин Пич | Количество пин | Назначение пин-кода |
| HRS | DF14H-20P-1.25H | 1 шт. | 1.25 мм | 20 штифтов | LVDS-20P1C8B-020C | |
| Характеристики лампы: | Форма лампы | Прямой. | Тип лампы | CCFL | Положение | Тип краевого освещения (верхний и нижний) |
|---|---|---|---|---|---|---|
| Обмен | - | Сумма | 4 шт. | Жизнь | 50K ((мин.) (часы) | |
| Электрическая лампа: | Вводный ток | 3.5/6.5/7.5mA (мин./тип./макс.) | Входное напряжение | 615/700В (тип/макс.) | ||
| Частота | 40/60/70 КГц (мин./тип/макс.) | Напряжение включения | 1080/1480В (макс.) ((Ta=+25/0°C) | |||
| Потребление | 16.0/18.2W (тип/макс.) | |||||
| Характеристики интерфейса: | Положение | - | Физический тип | Коннектор | ||
| Детали интерфейса: | Бренд | Модель | Сумма | Пин Пич | Количество пин | Назначение пин-кода |
| JST | BHSR-02VS-1 ((N) | 4 шт. | 3.5 мм | 2 штифта | BLL-2PINS-HL | |
LQ150X1LW73 поддерживает дисплей1024 ((RGB) × 768(XGA) с соотношением сторон 4:3 (W:H), пиксели которого расположены в RGB Vertical Strip. Что касается механических деталей, то он имеет активную площадь 304.128 ((W) × 228.096 ((H) мм, размер контура 331.6 ((W) × 254.76 ((H) × 13 ((D) мм, площадь просмотра 307.2 ((W) × 231.1 ((H) мм, с поверхностным обработкой Антиглара (Haze 42%), твердое покрытие (3H), Антирефлексия, чистый вес 1,45 кг (макс.).Продукт LCM с передающей способностью, LQ150X1LW73 может обеспечивать 350 cd/m2 яркость дисплея 600: 1 трансмиссивное контрастное соотношение, 85/85/85/85 (Тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора на симметрии,и время ответа 35 (тип.)(Tr+Td) ms. Шкала серости или яркость субпикселя определяется с помощью 6-битного + FRC-синего синего сигнала для каждой точки, таким образом представляя палитру из 16,2M цветов,также с производительностью цветовой гаммы 70% (NTSC)Этот продукт принял 4 шт. CCFL как его система подсветки, которая была размещена как Edge свет типа (верху и внизу) и имеют рабочее время 50K часов.
