Подробная информация о продукте:
|
| Модель: | LQ150U1LH22 | Диагональный размер: | 15" |
|---|---|---|---|
| Просветительность: | 150cd/м2 | Формат пикселей: | 1600 ((RGB) × 1200 [UXGA] 133PPI |
| Угол обзора: | 45/45/10/30 | Экология: | Рабочая температура: 0 ~ 50 °C; Температура хранения: -25 ~ 60 °C |
| Тип интерфейса: | LVDS (2 х, 6 бит), 30 пин Коннектор | Источник света: | CCFL (1 шт.), 10 тыс. часов, с инвертором |
| Выделить: | Экран CCFL TFT LCD,Дисплей LCD диеза SVGA |
||

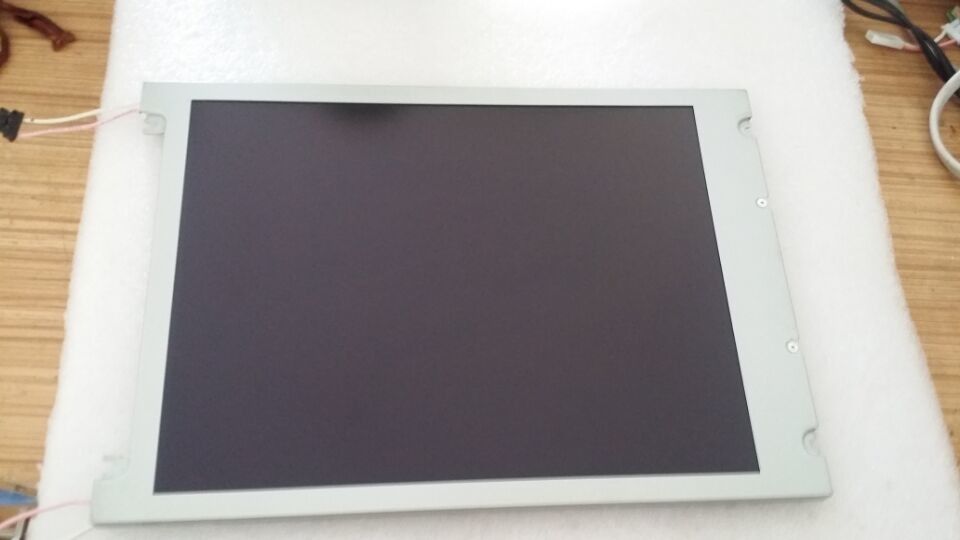

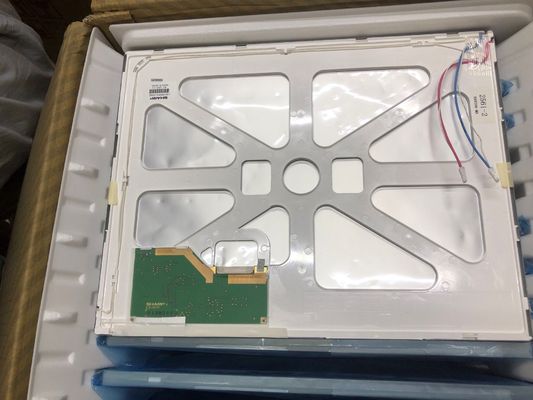

Серия LQ150 LQ150U1LW22N LQ150U1LH22
| Основная информация: | Просветительность (cd/m2) | Угол обзора (L/R/U/D) | Время ответа (мс) |
|---|---|---|---|
| 150 (обычно) | 45/45/10/30 (мин.) ((CR≥10) | 15/30 (Тип.) ((Tr/Td) | |
| Лучший вид на | Режим отображения | Соотношение контраста | |
| В шесть часов. | TN, обычно белый, передающий | 300: 1 (обычный) (передающий) | |
| Цвет дисплея: | Температура цвета | Отображение цветов | Белая координата |
| 6485K | 262K (6 бит) | Х:0.313; Y:0.329 | |
| Белый вариант: | 1.45 (максимум 5 баллов) | ||
| Размер панели: | 15.0" | |||
|---|---|---|---|---|
| Характеристики пикселей: | Формат пикселей | Конфигурация пикселей | Пиксельное расстояние (мм) | Протяженность точки (мм) |
| 1600 ((RGB) × 1200 [UXGA] | Вертикальная полоса RGB | 0.1900×0.1900 [133PPI] | 0.0633х0.1900 | |
| Механические размеры: | Активная площадь (мм) | Площадь ребра (мм) | Размер контура (мм) | Глубина контура (мм) |
| 304 ((H) × 228 ((V) | 307.5 ((H) × 231.5 ((V) | 317.3 ((H) × 242 ((V) | 7.0 (максимум) мм | |
| Очертания: | Форма фактора | Ориентация | Соотношение сторон | Стиль формы |
| Плоский прямоугольник | Тип ландшафта | 4(H:V) | Клин (PCBA согнутый, T≥5,2 мм) | |
| Установка: | Боковые монтажные отверстия (8-М2) на левой, правой рамке | |||
| Другие детали: | Вес | Покрытие панели | Лечение | |
| 690±10 г | - | Противосветление (небрежность 25%), твердое покрытие (2H), противоотражание | ||
| Характеристики лампы: | Тип | Положение | Количество | Форма | Жизнь (часы) | Замена лампы |
|---|---|---|---|---|---|---|
| CCFL | Тип края света | 1 шт. | Прямой. | 10K ((мин.) | - | |
| Характеристики интерфейса: | Положение | Драйвер подсветки | Тип | |||
| - | С инвертором | Коннектор | ||||
| Детали интерфейса: | Бренд | Модель | Пин Пич | Количество пин | Количество | Конфигурация |
| Молекс | 52207-1690 | 10,0 мм | 16 штифтов | 1 шт. | ||
| Водитель электрический: | Напряжение | Текущее предложение | Потребление энергии | |||
| 9.0/21.0В (мин./макс.) | - | - | ||||
| Панель управления электрическим: | Напряжение | Текущее предложение | Сила | |||
|---|---|---|---|---|---|---|
| 3.3В (тип.) | 660mA (тип.) | - | ||||
| Характеристики интерфейса: | Положение | Сигнал | Тип | |||
| - | LVDS (2 ч, 6 бит) | Коннектор | ||||
| Подробности соединителя: | Бренд | Модель | Пин Пич | Количество пин | Количество | Конфигурация |
| JAE | FI-XB30S-HF10 | 10,0 мм | 30 штифтов | 1 шт. | LVDS-30P2C6B-020B | |
LQ150U1LH22 поддерживает дисплей1600 ((RGB) × 1200(UXGA) с соотношением сторон 4: 3 (W: H), пиксели которого расположены в RGB Vertical Strip. Что касается механических деталей, он имеет активную площадь 304 ((W) × 228 ((H) мм, размер контура 317.3 ((W) × 242 ((H) × 7 ((D) мм,Размер зоны просмотра 307,5 ((W) × 231,5 ((H) мм, с поверхностной обработкой Antiglare (Haze 25%), твердым покрытием (2H), антирефлексией, чистой массой 690±10g, формой клинга (PCBA Bent, T≥5,2mm).,Обычно белый, передающий LCM продукт, LQ150U1LH22 может обеспечивать 150 cd/m2 яркость дисплея 300:1 передающее контрастное соотношение, 45/45/10/30 (мин.) ((CR≥10) (L/R/U/D) угол обзора,Лучшее направление обзора в 6 часов., и время отклика 15/30 (Typ.) ((Tr/Td) ms. Шкала серости или яркость субпикселя определяется 6-битным сигналом серости для каждой точки, тем самым представляя палитру из 262K цветов.Этот продукт принял 1 шт CCFL, как это система подсветки, которая была размещена как Edge свет типа и имеют рабочее время жизни 10K часов, с инвертором.
