Подробная информация о продукте:
|
| Бренд панели: | Острый | Модель панели: | LQ104S1LG61 |
|---|---|---|---|
| Резолюция: | 800 ((RGB) × 600, SVGA, 96PPI | СВЯТНОСТЬ: | ² 420 cd/m (тип.) |
| Размер панели: | 10.4inch | Интерфейс сигнала: | LVDS (1 ch, сдержанное 6), соединитель 20 штырей |
| Тип лампы: | 2 штуки CCFL, 50 тысяч часов, без водителя. | Экология: | Температура работы: -30 ~ 80 °C; температура хранения: -30 ~ 80 °C |
| Выделить: | Панель CCFL LVDS промышленная LCD,Панель NEC TFT CCFL |
||
Серия LQ104 LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| Характеристики пикселей: | Формат пикселей | 800 ((RGB) × 600 [SVGA] | Конечная точка | 00,088×0,264 мм (H×V) |
|---|---|---|---|---|
| Конфигурация | Вертикальная полоса RGB | Пиксельный диапазон | 0.264×0.264 мм (H×V) [96PPI] | |
| Механические размеры: | Область отображения | 211.2×158,4 мм (H×V) | Площадь Безеля | 2140,6×162,4 мм (H×V) |
| Очертание Дим. | 246.5×179,4 мм (H×V) | Глубина контура | 13.7 (максимум) мм | |
| Очертания: | Форма фактора | Плоский прямоугольник | Ориентация | Тип ландшафта |
| Соотношение сторон | 4(H:V) | Стиль формы | ||
| Дырки и скобки: | Дырки для установки на лицевой стороне (2-Φ3.4, 2-3.4×4.4) слева, справа | |||
| Другие особенности: | Вес | 620 г (максимум.) | Поверхность | Противосветление, твердое покрытие (3H), противоотражание |
| Основная информация: | Яркость | 420 cd/m2 (обычно) | Соотношение контраста | 6001 (типовой) (передающий) |
|---|---|---|---|---|
| Угол обзора | 70/70/50/60 (тип.) ((CR≥10) | Оптический режим | TN, обычно белый, передающий | |
| Направление просмотра | В шесть часов. | Время ответа | 10/25 (Тип.) ((Tr/Td) (ms) | |
| Цветовая производительность: | Хроматичность | Wx:0.313" Уай:0.329 | Цветовые номера | 262K (6 бит) |
| Температура цвета | 6485K | Белая однородность | 1.25 (максимум 5 баллов) |
| Частота кадров: | 60 Гц |
|---|---|
| Обратное сканирование: | Да (U/D, L/R) |
| Потребление энергии: | 8.0W |
| Функции подсветки: | Форма лампы | Прямой. | Тип лампы | CCFL | Время жизни | 50K ((мин.) (часы) |
|---|---|---|---|---|---|---|
| Замена | Заменяемый | Сумма | 2 шт. | Положение | Тип края света (верхняя сторона) | |
| Электрическая лампа: | Входное напряжение | 583В (тип.) | Текущий вход | 3.0/6.0/6.5mA (мин./тип./макс.) | ||
| Частота | 35/60/80 КГц (мин./тип/макс.) | Выходное напряжение | 1300В (максимум) (Ta=-30°C) | |||
| Потребление | 7.0W (тип.) | |||||
| Характеристики интерфейса: | Тип | Коннектор | Положение | - | Драйвер лампы | Нет, нет. |
| Детали интерфейса: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| JST | BHR-02 ((8.0) VS-1N | 80,0 мм | 2 штифта | 2 шт. | BLL-2PINS-HL | |
| Сигнальная система: | LVDS (1 ч, 6 бит) | Логическое напряжение | - | |||
|---|---|---|---|---|---|---|
| Сигнал электрический: | Входное напряжение | 3.3/5.0В (тип.) | Текущий вход | 300/200mA (тип.) ((3.3/5.0В) | ||
| Характеристики интерфейса: | Тип | Коннектор | Положение | - | ||
| Подробности соединителя: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| JAE | FI-SE20P-HF | 1.25 мм | 20 штифтов | 1 шт. | LVDS-20P1C6B-070D | |

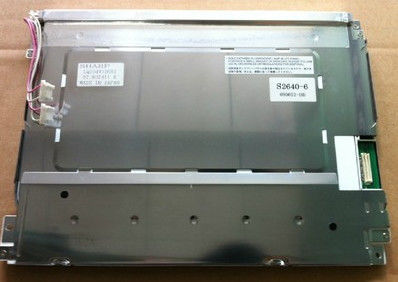

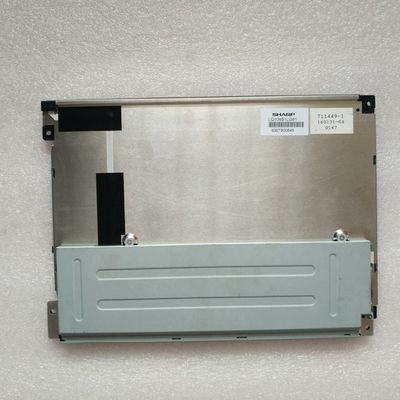

LQ104S1LG61 поддерживает дисплей800 ((RGB) × 600(SVGA) с соотношением сторон 4: 3 (W: H), пиксели которого расположены в RGB Vertical Strip. Что касается механических деталей, он имеет активную площадь 211.2 ((W) × 158.4 ((H) мм, размер контура 246.5 ((W) × 179.4 ((H) мм, площадь просмотра 214.6 ((W) × 162.4 ((H) мм, с поверхностной обработкой Антиглара, твердым покрытием (3H), Антирефлекторным, чистой массой 620 г (макс.).LQ104S1LG61 может обеспечить 420 cd/m2 яркость дисплея 6001:1 соотношение контраста передачи, 70/70/50/60 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора в 6 часов и время отклика 10/25 (тип.) ((Tr/Td) мс.Шкала серости или яркость суб-пикселя определяется 6-битным сигналом серости для каждой точки, таким образом, представляет палитру из 262K цветов. Этот продукт принял 2 шт CCFL, как это система подсветки, которая была размещена как Edge свет типа (верхняя сторона) и имеют рабочее время жизни 50K часов,Внешний драйвер подсветки дополнительно необходим.
