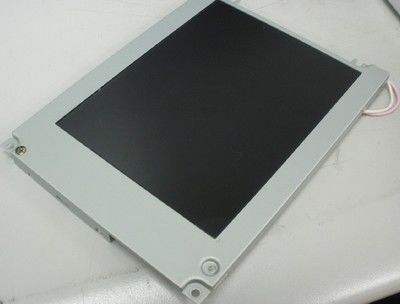

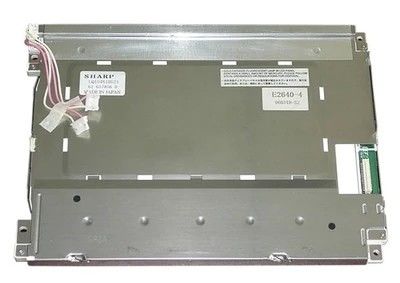

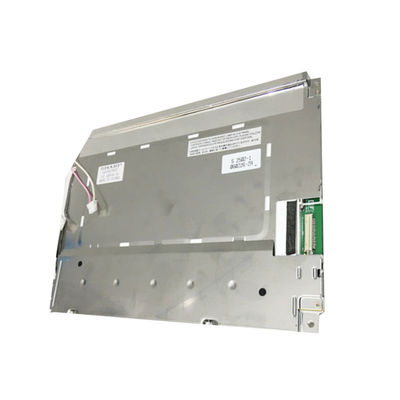

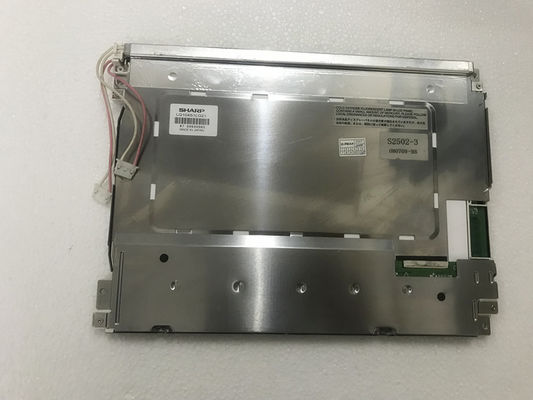

Подробная информация о продукте:
|
| Наименование модели: | LQ104S1LG21 | Производитель: | Острый |
|---|---|---|---|
| Размер экрана: | 10.4 дюйма | Просветительность: | ² 350 cd/m (тип.) |
| Количество пикселей: | 800 (RGB) ×600 (SVGA) 96PPI | Максимальный рейтинг: | Температура хранения: -30 ~ 70 °C Температура работы: -10 ~ 65 °C |
| Подсветка: | 2 штуки CCFL, 50 тысяч часов, без водителя | Тип сигнала: | LVDS (1 ch, сдержанное 6), соединитель 20 штырей |
| Выделить: | Панель CCFL LVDS промышленная LCD,Панель NEC TFT CCFL |
||
Серия LQ104 LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| Основная информация: | Просветительность | 350 cd/m2 (обычно) | Соотношение контраста | 300: 1 (обычный) (передающий) |
|---|---|---|---|---|
| Хороший вид на | В шесть часов. | Скорость ответа | 10/25 (Тип.) ((Tr/Td) (ms) | |
| Угол обзора | 70/70/40/70 (тип.) ((CR≥10) | Режим работы | TN, обычно белый, передающий | |
| Цветовая производительность: | Хроматичность | Wx:0.313" Уай:0.329 | Цвет поддержки | 262K (6 бит) |
| Температура цвета | 6485K | Белая однородность | 1.45 (максимум 5 баллов) |
| Характеристики пикселей: | Количество пикселей | 800 ((RGB) × 600 [SVGA] | Устройство | Вертикальная полоса RGB |
|---|---|---|---|---|
| Пункт Пич ((W×H) | 00,088×0,264 мм | Пиксельный пич ((W×H) | 0.264×0.264 мм [96PPI] | |
| Физический размер: | Активное просмотр | 211.2 ((W) × 158.4 ((H) мм | В целом Дим. | 246.5 ((W) × 179.4 ((H) мм |
| Открытие безеля | 214.6 ((W) × 162.4 ((H) мм | Общая глубина | 15.5 (максимум) мм | |
| Очертания: | Форма Форма | Плоский прямоугольник | Ориентация | Тип ландшафта |
| Соотношение сторон ((W:H) | 4:3 | Стиль формы | ||
| Фиксация: | Дырки для установки на лицевой стороне (2-Φ3.4, 2-3.4×4.4) слева, справа | |||
| Другие детали: | Масса | 620 г (максимум.) | Поверхность | Противосветление, твердое покрытие (3H) |
| Скорость обновления: | 60 Гц |
|---|---|
| Обратное сканирование: | Да (U/D, L/R) |
| Потребление энергии: | 6.6W |
| Сигнал электрический: | Вводный ток | 310/510mA (тип.) | Входное напряжение | 3.3В (тип.) | ||
|---|---|---|---|---|---|---|
| Потребление | - | Интерфейс сигнала | LVDS (1 ч, 6 бит) | |||
| Характеристики интерфейса: | Положение | - | Физический тип | Коннектор | ||
| Интерфейс сигнала: | Бренд | Модель | Сумма | Пин Пич | Количество пин | Назначение пин-кода |
| I-PEX | 20186-020E-13F | 1 шт. | 1.25 мм | 20 штифтов | LVDS-20P1C6B-070D | |
| Характеристики лампы: | Форма лампы | Прямой. | Тип лампы | CCFL | Положение | Тип края света (верхняя сторона) |
|---|---|---|---|---|---|---|
| Обмен | Заменяемый | Сумма | 2 шт. | Жизнь | 50K ((мин.) (часы) | |
| Электрическая лампа: | Вводный ток | 3.5/6.0/7.0mA (мин./тип./макс.) | Входное напряжение | 467В (тип.) | ||
| Частота | 35/60/70 КГц (мин./тип/макс.) | Напряжение включения | 1450В (максимум) (Ta=-10°C) | |||
| Потребление | 5.6W (тип.) | |||||
| Характеристики интерфейса: | Положение | - | Физический тип | Коннектор | ||
| Детали интерфейса: | Бренд | Модель | Сумма | Пин Пич | Количество пин | Назначение пин-кода |
| JST | BHR-03VS-1 | 2 шт. | 40,0 мм | 3 штифта | BLL-3PINS-HNL | |
| Диспетчер подсветки: | Нет, нет. | |||||
LQ104S1LG21 поддерживает дисплей800 ((RGB) × 600(SVGA) с соотношением сторон 4: 3 (W: H), пиксели которого расположены в RGB Vertical Strip. Что касается механических деталей, он имеет активную площадь 211.2 ((W) × 158.4 ((H) мм, размер контура 246.5 ((W) × 179.4 ((H) мм, площадь просмотра 214.6 ((W) × 162.4 ((H) мм, с поверхностным обработкой антиблеском, твердым покрытием (3H), чистым весом 620 г (макс.).LQ104S1LG21 может обеспечить 350 cd/m2 яркость дисплея 3001:1 соотношение контраста передачи, 70/70/40/70 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора в 6 часов и время отклика 10/25 (тип.) ((Tr/Td) мс.Шкала серости или яркость суб-пикселя определяется 6-битным сигналом серости для каждой точки, таким образом, представляет палитру из 262K цветов. Этот продукт принял 2 шт CCFL, как это система подсветки, которая была размещена как Edge свет типа (верхняя сторона) и имеют рабочее время жизни 50K часов,Внешний драйвер подсветки дополнительно необходим.
