Подробная информация о продукте:
|
| Бренд панели: | Острый | Модель панели: | LQ101K1LY04 |
|---|---|---|---|
| Яркость: | 400cd/м2 | Размер панели: | 10.1 дюйм |
| Резолюция: | 1280 (RGB) ×800, WXGA, 149PPI | Интерфейс сигнала: | LVDS (1 ч, 8-битный), 40 пин Коннектор |
| Тип лампы: | 7S6P WLED, 20 км без водителя | Экология: | Операционная температура: -10 ~ 60 °C; температура хранения: -20 ~ 70 °C |
| Выделить: | Панель CCFL LVDS промышленная LCD,Панель NEC TFT CCFL |
||
Серия LQ101 LQ101K1LY05 LQ101K1LY04
| Характеристики пикселей: | Формат пикселей | 1280 ((RGB) × 800 [WXGA] | Конечная точка | 00,0565×0,1695 мм (H×V) |
|---|---|---|---|---|
| Конфигурация | Вертикальная полоса RGB | Пиксельный диапазон | 0.1695×0.1695 мм (H×V) [149PPI] | |
| Механические размеры: | Область отображения | 216.96×135,6 мм (H×V) | Площадь Безеля | 220.56×139,2 мм (H×V) |
| Очертание Дим. | 2370,94×156,66 мм (H×V) | Глубина контура | 2.9/5.3 (тип/макс.) мм | |
| Очертания: | Форма фактора | Плоский прямоугольник | Ориентация | Тип ландшафта |
| Соотношение сторон | 16:10 (H:V) | Стиль формы | ||
| Дырки и скобки: | Дырки для установки лица (12 шт.) на левых, правых, верхних и нижних слизняках | |||
| Другие особенности: | Вес | 165/185 г (тип/макс.) | Поверхность | Облепительность (хмурость 0%), отражение 1,25% (тип.) |
| Основная информация: | Яркость | 400 cd/m2 (обычно) | Соотношение контраста | 8001 (типовой) (передающий) |
|---|---|---|---|---|
| Угол обзора | 80/80/80/80 (тип.) ((CR≥10) | Оптический режим | PSV, обычно черный, передающий | |
| Направление просмотра | Симетрия | Время ответа | 25 (тип.) ((Tr+Td) (ms) | |
| Цветовая производительность: | Хроматичность | Wx:0.318" Уай:0.344 | Цветовые номера | 16.7M (8-битный) |
| Температура цвета | 6139K | Белая однородность | 1.25/1.43 (тип/макс.) ((5 баллов) | |
| 1931 Color Gamlt: | Соотношение NTSC | 50% | sRGB | Покрытие 69% |
| Adobe RGB | 52% охвата | DCI-P3 | 52% охвата | |
| Рекомендую.2020 | Покрытие 37% | Примечания | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Функции подсветки: | Форма лампы | 6 струн | Тип лампы | WLED | Время жизни | 20K (тип) (часы) |
|---|---|---|---|---|---|---|
| Замена | - | Сумма | 7S6P | Положение | Тип края света | |
| Электрическая лампа: | Входное напряжение | 21.0/24.5В (мин./макс.) | Текущий вход | 15.5mA (тип.) | ||
| Потребление | 1.95 Вт (тип.) | |||||
| Характеристики интерфейса: | Тип | Включен в интерфейс сигнала панели | Положение | - | Драйвер лампы | Нет, нет. |
| Сигнальная система: | LVDS (1 ч, 8 бит) | Логическое напряжение | - | |||
|---|---|---|---|---|---|---|
| Сигнал электрический: | Входное напряжение | 3.3В (тип.) | Текущий вход | 235/375mA (тип/макс.) | ||
| Характеристики интерфейса: | Тип | Коннектор | Положение | |||
| Подробности соединителя: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| I-PEX | 20455-040E-12 | 0.5 мм | 40 штифтов | 1 шт. | ||

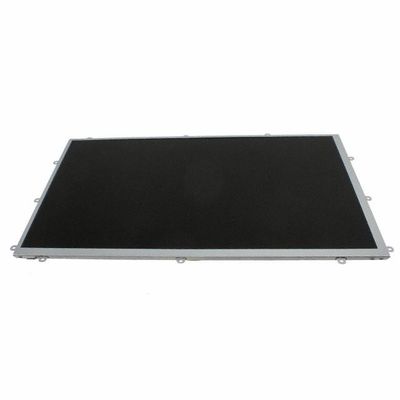

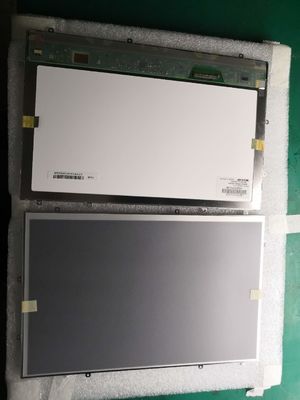

LQ101K1LY04 поддерживает отображение1280 ((RGB) × 800(WXGA) с соотношением сторон 16:10 (W:H), пиксели которого расположены в RGB Vertical Strip. Что касается механических деталей, то он имеет активную площадь 216.96 ((W) × 135.6 ((H) мм, размер контура 237.94 ((W) × 156.66 ((H) × 5.3 ((D) мм, размер зоны просмотра 220.56 ((W) × 139.2 ((H) мм, с поверхностным обращением отблески (Haze 0%), отражения 1,25% (Тип.), Чистый вес 165/185g (Тип./Max.).Продукт LCM с передающей способностью, LQ101K1LY04 может обеспечивать яркость дисплея 400 cd/m2 соотношение контрастности 800: 1 с передачей, угол обзора 80/80/80/80 (тип.) ((CR≥10) (L/R/U/D), лучшее направление обзора на симметрии,и время отклика 25 (тип.) ((Tr+Td) ms. Шкала серости или яркость субпикселя определяется 8-битным сигналом серости для каждой точки, таким образом, представляет палитру из 16,7M цветов,также с производительностью цветовой гаммы 50% (NTSC). Этот продукт принял 7S6P WLED как его система подсветки, которая была размещена как Edge свет типа и имеют рабочее время 20K часов, внешний подсветки драйвер дополнительно необходим.
