Подробная информация о продукте:
|
| Модель панели: | LQ070Y5DG36 | Бренд панели: | Острый |
|---|---|---|---|
| Яркость: | 485 cd/m2 (обычно) | Размер панели: | 7 дюймов |
| Тип лампы: | 6S4P WLED, 10 км без водителя | Интерфейс сигнала: | Параллельный RGB (1 ч, 6-битный), 40 пин Коннектор |
| Резолюция: | 800×480 ((RGB), WVGA, 134PPI | Экология: | Рабочая температура: -30 ~ 85 °C; температура хранения: -40 ~ 85 °C; уровень вибрации: 3,0 G (29,4 м |
| Выделить: | Дисплей диеза TFT LCD CCFL,Сенсорная панель WLED LVDS TFT |
||
LQ070 Серия LQ070Y5DG36 LQ070Y5DG30 LQ070Y5DG13 LQ070Y5DG12
| Характеристики пикселей: | Формат пикселей | 800×480 ((RGB) [WVGA] | Конечная точка | 0.1955×0,057 мм (H×V) |
|---|---|---|---|---|
| Конфигурация | РГБ горизонтальная полоса | Пиксельный диапазон | 0.1955×0.1955 мм (H×V) [134PPI] | |
| Механические размеры: | Область отображения | 156.4×82.08 мм (H×V) | Площадь Безеля | - |
| Очертание Дим. | 165.2×92.4 мм (H×V) | Глубина контура | 100,56±0,5 мм | |
| Очертания: | Форма фактора | Плоский прямоугольник | Ориентация | Тип ландшафта |
| Соотношение сторон | 17:9 (H:V) | Стиль формы | ||
| Прикосновение к экрану: | Точки соприкосновения | - | Сигнал TP | - |
| Контроллер TP | Без сенсорного контроллера | Сенсорный экран | 4 провода с сопротивляющим прикосновением | |
| Дырки и скобки: | Без | |||
| Другие особенности: | Вес | ТБД | Поверхность | - |
| Основная информация: | Яркость | 485 cd/m2 (обычно) | Соотношение контраста | 1501 (минут) (передающий) |
|---|---|---|---|---|
| Угол обзора | 65/65/50/65 (тип.) ((CR≥10) | Оптический режим | TN, обычно белый, передающий | |
| Направление просмотра | - | Время ответа | 20/30 (тип) ((Tr/Td) (мс) | |
| Цветовая производительность: | Хроматичность | Wx:0.308" Уай:0.330 | Цветовые номера | 262K (6 бит) |
| Температура цвета | 6747K | Белая однородность | - |
| Частота кадров: | 60 Гц |
|---|---|
| Обратное сканирование: | Да (U/D, L/R) |
| Контроллер времени (T-CON): | Встроенный T-CON |
| Функции подсветки: | Форма лампы | 4 струны | Тип лампы | WLED | Время жизни | 10K (минут) (часы) |
|---|---|---|---|---|---|---|
| Замена | - | Сумма | 6S4P | Положение | Тип края света | |
| Электрическая лампа: | Входное напряжение | 20.5/22.2В (тип/макс.) | Текущий вход | 30/35mA (тип/макс.) | ||
| Потребление | 2.46W (тип.) | |||||
| Характеристики интерфейса: | Тип | ФПК | Положение | - | Драйвер лампы | Нет, нет. |
| Детали интерфейса: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| 0.5 мм | 10 штифтов | 1 шт. | ||||
| Сигнальная система: | Параллельный RGB (1 ch, 6-битный) | Логическое напряжение | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| Сигнал электрический: | Входное напряжение | 3.3В (тип.) | Текущий вход | - | ||
| Характеристики интерфейса: | Тип | Коннектор | Положение | - | ||
| Подробности соединителя: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| JST | 40FHY-RSM1-GAN-TF | 0.5 мм | 40 штифтов | 1 шт. | ||

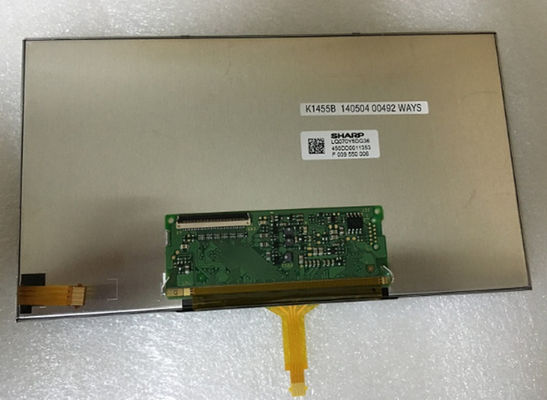

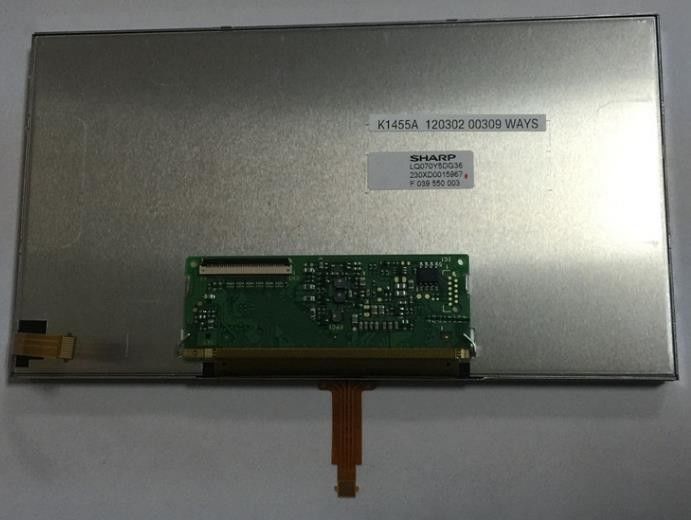

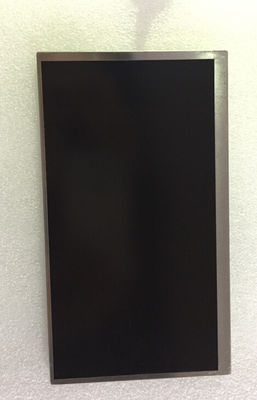

LQ070Y5DG36 поддерживает дисплей800×480 ((RGB)(WVGA) с соотношением сторон 17:9 (W:H), пиксели которого расположены в горизонтальной полосе RGB. Что касается механических деталей, он имеет активную площадь 156,4 ((W) × 82,08 ((H) мм, размер контура 165,2 ((W) × 92.4 ((H) × 11.06(D) мм, чистая масса TBD. Как TN, обычно белый, передающий LCM продукт, LQ070Y5DG36 может обеспечить 485 cd/m2 яркость дисплея 150:1 передающее контрастное соотношение, 65/65/50/65 (тип.) ((CR≥10) (L/R/U/D) угол обзора, и время отклика 20/30 (Typ.) ((Tr/Td) ms. Шкала серости или яркость субпикселя определяется 6-битным сигналом серости для каждой точки, представляя таким образом палитру из 262K цветов.Этот продукт принял 6S4P WLED, как это система подсветки, которая была размещена как Edge свет типа и имеют рабочее время жизни 10K часов, дополнительно необходим внешний драйвер подсветки.
