Подробная информация о продукте:
|
Бренд: | Диез | Модель: | LQ070Y5DG02 |
---|---|---|---|
Формат пиксела: | 800 (RGB) ×480 [WVGA] 134PPI | Раскосный размер: | 7,0 дюйма |
Яркость: | ² 380 cd/m (тип.) | Источник света: | CCFL [1 ПК], часы 10K, БЕЗ водителя |
Тип интерфейса: | Параллельный РГБ (1 ч, бит 6), 50 штырей ФПК | Окружающая среда: | Рабочая температура: -30 | °C 85; Температура хранения: -40 | °C 85; Уровень вибрации: 3.0G (² 29,4 |
Высокий свет: | Дисплей диеза TFT LCD CCFL,Сенсорная панель WLED LVDS TFT |
LQ070 серия LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
Размер панели: | 7,0 дюйма | |||
---|---|---|---|---|
Особенности пиксела: | Разрешение | Расположение пиксела | Тангаж точки (W×H) | Тангаж пиксела (W×H) |
800 (RGB) ×480, WVGA | Нашивка RGB вертикальная | 0.065×0.1735 mm | 0.195×0.1735 mm [134PPI] | |
Механический размер: | Активная область (W×H) | Район шатона (W×H) | Размер плана (W×H) | Глубина плана |
156×82.8 mm | 157.7×84.75 mm | 168×94 mm | 8.85/11.75 (тип. /Max.) mm | |
Особенности плана: | Стиль формы | Коэффициент сжатия | Ориентация | Сформируйте стиль |
Плоский прямоугольник | 17:9 (w: H) | Тип ландшафта | ||
Фиксирование: | Без | |||
Другие особенности: | Крышка панели | Вес | Поверхность | |
- | 185g (максимальное) | Antiglare |
Элементарные сведения: | Яркость | Работающий режим | Фактор контрастности |
---|---|---|---|
² 380 cd/m (тип.) | TN, нормально белый, Transmissive | 100:1 (MIN.) (Transmissive) | |
Угол наблюдения (L/R/U/D) | Осматривая направление | Скорость ответа | |
65/65/60/65 (тип.) (CR≥10) | 6 часов | 30/50 (тип.) (Tr/Td) (госпожа) | |
Цвет дисплея: | Цветовая температура | Количество цвета | Белая хроматичность цвета |
6485K | 262K (6-bit) | X: 0,313; Y: 0,329 |
Расход энергии: | 4.5W (тип.) |
---|---|
Частота кадров: | 60Hz |
Обратная развертка: | Да (U/D, L/R) |
Сигнал электрический: | Настоящий входной сигнал | Входной сигнал напряжения тока | Потребление | |||
---|---|---|---|---|---|---|
40/8/0.2/-0.2/0.05/-0.10mA (тип.) (ISHA/ISHD/IDD/IEE/ICC/ISS) | 5.3/2.7/15/-12.0/-17.4V (тип.) (VSHA/VSHD/VDD/VEEDC/VSS) | - | ||||
Напряжение тока для сигналов дисплея: | 0≤VIL≤0.2VSHD; 0.8VSHD≤VIH≤VSHD | |||||
Особенности интерфейса: | Положение | Тип | Интерфейс | |||
- | FPC | Параллельный RGB (1 ch, бит 6) | ||||
Интерфейс сигнала: | Бренд | Модель | Количество | Тангаж Pin | Штыри | Штыревая идентификация |
ПК 1 | 50 штырей |
Осветите особенности контржурным светом: | Тип | Положение | Форма | Количество | Жизнь (часы) | Замена |
---|---|---|---|---|---|---|
CCFL | Тип света края | Форма u | ПК 1 | 10K (MIN.) | - | |
CCFL электрическое: | Настоящий входной сигнал | Входной сигнал напряжения тока | Потребление | |||
6.0±0.5mA | 640/720/800V (MIN./тип. /Max.) | 4.32W (тип.) | ||||
Напряжение тока включения | Частота лампы | |||||
2100/2200V (максимальное) (Ta=+25/-30℃) | 30/100KHz (MIN./максимальное) | |||||
Особенности интерфейса: | Положение | Тип | Водитель CCFL | |||
- | Соединитель | Никакой | ||||
Деталь интерфейса | Бренд | Модель | Количество | Тангаж Pin | Штыри | Штыревая идентификация |
JST | BHSR-02VS-1 | ПК 1 | 3,5 mm | 2 штыря | BLL-2PINS-HL |

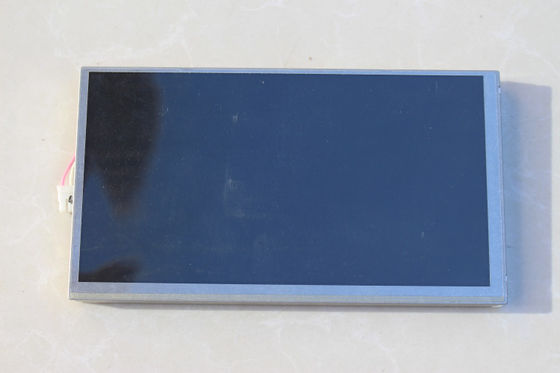

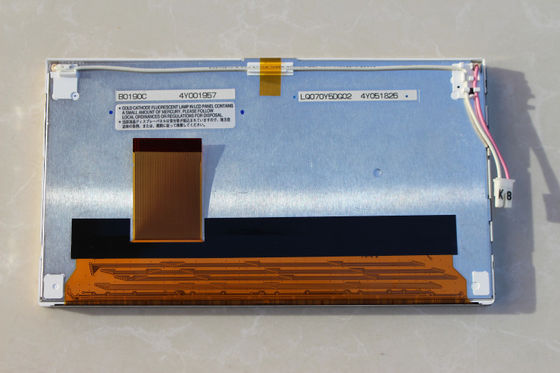

LQ070Y5DG02 поддерживает дисплей 800 (RGB) ×480 (WVGA) с коэффициентом сжатия 17:9 (w: H), пикселы которого аранжированы в нашивке RGB вертикальной. Как для механической детали, она отличает активной зоной 156 (w) ×82.8 (h) mm, размера плана 168 (w) ×94 (h) ×11.75 (d) mm, осматривая размер зоны 157,7 (w) ×84.75 (h) mm, с поверхностным treament Antiglare, чистого веса 185g (максимального). Как TN, нормально белый, Transmissive продукт LCM, консервная банка LQ070Y5DG02 обеспечивает фактор контрастности 100:1 яркости дисплея ² 380 cd/m transimissive, 65/65/60/65 (тип.) (CR≥10) угол наблюдения (L/R/U/D), самое лучшее направление взгляда на 6 часах, и время на ответ 30/50 (тип.) (Tr/Td) масштабов госпожи серого цвета или яркости подводн-пиксела определены с сигналом серого масштаба 6 битов для каждой точки, таким образом представляющ палитру цветов 262K. Этот продукт принял 1 ПК CCFL по мере того как он освещает систему контржурным светом которая была помещена как тип света края и имеет время срока пригодности часов 10K, внешнюю освещает водителя контржурным светом дополнительно необходимо.
