Подробная информация о продукте:
|
| Модель панели: | LQ070Y5DE01 | Бренд панели: | Острый |
|---|---|---|---|
| Яркость: | ² 320 cd/m (тип.) | Размер панели: | 7.0 дюймов |
| Тип лампы: | 1 шт. CCFL, без водителя | Интерфейс сигнала: | Параллельный RGB (1 х, 6 бит), 50 пин FPC |
| Резолюция: | 800 ((RGB) × 480, WVGA, 134PPI | Экология: | Рабочая температура: -30 ~ 85 °C; температура хранения: -40 ~ 85 °C; уровень вибрации: 3,0 G (29,4 м |
| Выделить: | Дисплей диеза TFT LCD CCFL,Сенсорная панель WLED LVDS TFT |
||
| Основная информация: | Производитель | Модель панели | Тип панели | Псевдоним |
|---|---|---|---|---|
| ОЧНО | LQ070Y5DE01 | a-Si TFT-LCD, LCM | - | |
| Окружающая среда | Государство RoHS | Операционная температура. | Температура хранения. | Уровень вибрации |
| -30 ~ 85 °C | -40 ~ 85 °C | 3.0G (29,4 м/с2) |
| Основная информация: | Просветительность (cd/m2) | Угол обзора (L/R/U/D) | Время ответа (мс) |
|---|---|---|---|
| 320 (тип.) | 65/65/60/65 (тип.) ((CR≥10) | 30/50 (тип) ((Tr/Td) | |
| Лучший вид на | Режим отображения | Соотношение контраста | |
| В шесть часов. | TN, обычно белый, передающий | 100: 1 (минут) (передача) | |
| Цвет дисплея: | Температура цвета | Отображение цветов | Белая координата |
| 6274K | 262K (6 бит) | Х:0.315; Y:0.345 |
| Размер панели: | 7.0" | |||
|---|---|---|---|---|
| Характеристики пикселей: | Формат пикселей | Конфигурация пикселей | Пиксельное расстояние (мм) | Протяженность точки (мм) |
| 800 ((RGB) × 480 [WVGA] | Вертикальная полоса RGB | 0.195×0.1725 [134PPI] | 0.065х0.1725 | |
| Механические размеры: | Активная площадь (мм) | Площадь ребра (мм) | Размер контура (мм) | Глубина контура (мм) |
| 156 ((H) × 82.8 ((V) | 157.7 ((H) × 84.27 ((V) | 171.6 ((H) × 93.2 ((V) | 11.25/14.35 (тип/макс.) мм | |
| Очертания: | Форма фактора | Ориентация | Соотношение сторон | Стиль формы |
| Плоский прямоугольник | Тип ландшафта | 17:9 (H:V) | ||
| Установка: | Без | |||
| Другие детали: | Вес | Покрытие панели | Лечение | |
| 280 г (максимум.) | - | - | ||
| Обратное сканирование: | Да (U/D, L/R) |
|---|---|
| Вертикальная частота: | 60 Гц |
| Характеристики лампы: | Тип | Положение | Количество | Форма | Жизнь (часы) | Замена лампы |
|---|---|---|---|---|---|---|
| CCFL | Тип края света | 1 шт. | Форма U | - | - | |
| CCFL Электрический: | Напряжение | Текущее предложение | Сила | |||
| 660±70В | 60,0±0,5 мА | 7.92W (тип.) | ||||
| Частота работы | Выходное напряжение | |||||
| 30/100 КГц (мин./макс.) | 1125/1280В (макс.) ((Ta=+25/-30°C) | |||||
| Характеристики интерфейса: | Положение | Драйвер подсветки | Тип | |||
| - | Нет, нет. | Коннектор | ||||
| Детали интерфейса: | Бренд | Модель | Пин Пич | Количество пин | Количество | Конфигурация |
| JST | BHR-04VS-1 | 40,0 мм | 4 штифта | 1 шт. | BLL-4PINS-LNNH | |
| Панель управления электрическим: | Напряжение | Текущее предложение | Сила | |||
|---|---|---|---|---|---|---|
| 14/5.3/2.7В (тип.) ((VDD/VSHA/VSHD) | 0.20/40/8mA (тип.) ((IDD/ISHA/ISHD) | - | ||||
| Характеристики интерфейса: | Положение | Сигнал | Тип | |||
| - | Параллельный RGB (1 ch, 6-битный) | ФПК | ||||
| Подробная информация о ФПК: | Бренд | Модель | Пин Пич | Количество пин | Количество | Конфигурация |
| 0.5 мм | 50 штифтов | 1 шт. | ||||
LQ070 Серия LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01

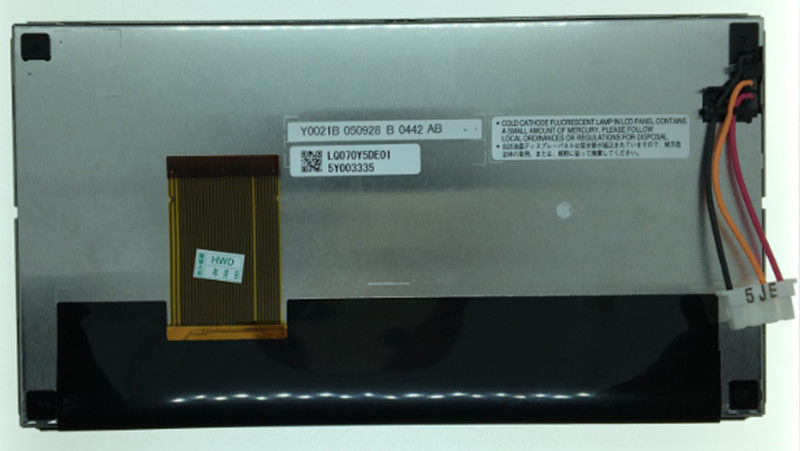

LQ070Y5DE01 поддерживает дисплей800 ((RGB) × 480(WVGA) с соотношением сторон 17:9 (W:H), пиксели которого расположены в RGB Vertical Strip. Что касается механических деталей, он имеет активную площадь 156 ((W) × 82.8 ((H) мм, размер контура 171.6 ((W) × 93.2 ((H) × 14.35 ((D) мм, площадь просмотра 157,7 ((W) × 84,27 ((H) мм, чистый вес 280 г (макс.). Как TN, обычно белый, передающий LCM продукт, LQ070Y5DE01 может обеспечить 320 cd/м2 яркость дисплея 100:1 соотношение контраста передачи, 65/65/60/65 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора в 6 часов и время отклика 30/50 (тип.) ((Tr/Td) ms.Шкала серости или яркость суб-пикселя определяется 6-битным сигналом серости для каждой точкиЭтот продукт принял 1 шт. CCFL, как его система подсветки, которая была размещена как Edge light type, дополнительно необходим внешний драйвер подсветки.
