Подробная информация о продукте:
|
| Бренд панели: | Острый | Модель панели: | LQ070T5DR06 |
|---|---|---|---|
| Яркость: | 400 cd/m2 (обычно) | Размер панели: | 7.0 дюймов |
| Резолюция: | 480 ((RGB) × 240, WQVGA, 77PPI | Интерфейс сигнала: | Параллельный RGB (1 х, 6-битный), 36 пин Коннектор |
| Тип лампы: | 2 штуки CCFL, 10 тысяч часов, без водителя. | Экология: | Рабочая температура: -30 ~ 85 °C; температура хранения: -40 ~ 85 °C; уровень вибрации: 2,9G (28,4 м/ |
| Выделить: | Дисплей диеза TFT LCD CCFL,Сенсорная панель WLED LVDS TFT |
||
LQ070 Серия LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| Характеристики пикселей: | Формат пикселей | 480 ((RGB) × 240 [WQVGA] | Конечная точка | 0.107×0.3625 мм (H×V) |
|---|---|---|---|---|
| Конфигурация | Вертикальная полоса RGB | Пиксельный диапазон | 0.321×0,3625 мм (H×V) [77PPI] | |
| Механические размеры: | Область отображения | 154.08×87 мм (H×V) | Площадь Безеля | 159.1×91,9 мм (H×V) |
| Очертание Дим. | 170.1×103,4 мм (H×V) | Глубина контура | 15.2±0,5 мм | |
| Очертания: | Форма фактора | Плоский прямоугольник | Ориентация | Тип ландшафта |
| Соотношение сторон | 16:9 (H:V) | Стиль формы | ||
| Дырки и скобки: | Задние монтажные отверстия (4-Φ2.05) | |||
| Другие особенности: | Вес | 295 г (максимум.) | Поверхность | Антиотражающее средство |
| Основная информация: | Яркость | 400 cd/m2 (обычно) | Соотношение контраста | 1001 (минут) (передающий) |
|---|---|---|---|---|
| Угол обзора | 65/65/40/65 (тип) ((CR≥5) | Оптический режим | TN, обычно белый, передающий | |
| Направление просмотра | В шесть часов. | Время ответа | 30/50 (тип) ((Tr/Td) (мс) | |
| Цветовая производительность: | Хроматичность | Wx:0.313" Уай:0.329 | Цветовые номера | 262K (6 бит) |
| Температура цвета | 6485K | Белая однородность | - |
| Функции подсветки: | Форма лампы | Прямой. | Тип лампы | CCFL | Время жизни | 10K (минут) (часы) |
|---|---|---|---|---|---|---|
| Замена | - | Сумма | 2 шт. | Положение | Тип края света (нижняя сторона) | |
| Электрическая лампа: | Входное напряжение | 370±40В | Текущий вход | 60,0±0,5 мА | ||
| Частота | 45/70 КГц (мин./макс.) | Выходное напряжение | 1300/1350В (макс.) ((Ta=+25/-30°C) | |||
| Потребление | 4.5W (тип.) | |||||
| Характеристики интерфейса: | Тип | Коннектор | Положение | - | Драйвер лампы | Нет, нет. |
| Детали интерфейса: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| JST | BHR-02 ((8.0) VS-1N | 80,0 мм | 2 штифта | 2 шт. | BLL-2PINS-HL | |
| Сигнальная система: | Параллельный RGB (1 ch, 6-битный) | Логическое напряжение | VIL≤0,9V; 2,3V≤VIH | |||
|---|---|---|---|---|---|---|
| Сигнал электрический: | Входное напряжение | 5/10/-10В (тип.) ((VSH/VGH/VGL) | Текущий вход | 35/25/-22mA (тип.) ((ISH/IGH/IGL) | ||
| Характеристики интерфейса: | Тип | Коннектор | Положение | - | ||
| Подробности соединителя: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| JST | 36FLZ-RSM1-R-TB | 0.5 мм | 36 штифтов | 1 шт. | DRGB-36P1C6B-020A | |

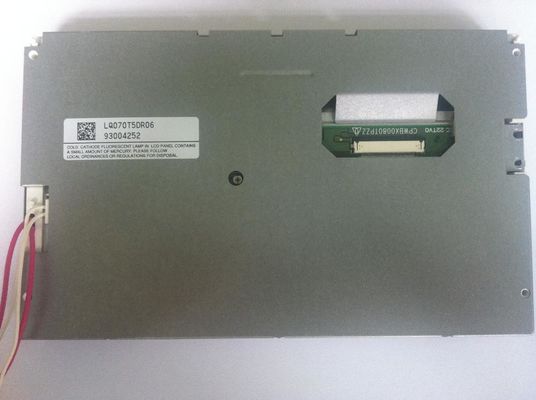

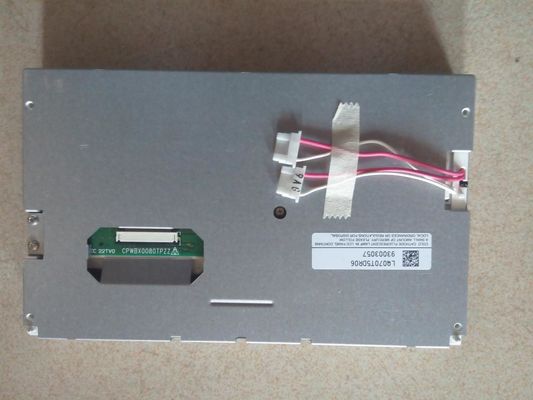

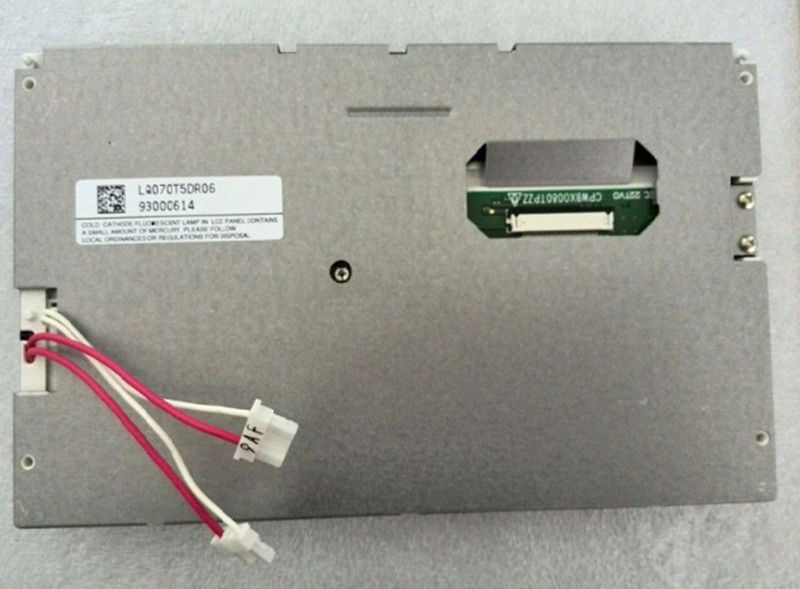

LQ070T5DR06 поддерживает дисплей480 ((RGB) × 240(WQVGA) с соотношением сторон 16: 9 (W: H), пиксели которого расположены в вертикальной полосе RGB. Что касается механических деталей, он имеет активную площадь 154,08 ((W) × 87 ((H) мм, размер контура 170,1 ((W) × 103.4 ((H) × 15.7 ((D) мм, размер области просмотра 159.1 ((W) × 91.9 ((H) мм, с поверхностной обработкой Антиглара, Антирефлексия, чистый вес 295 г (макс.).LQ070T5DR06 может обеспечивать 400 cd/m2 яркости дисплея 1001:1 соотношение контраста передачи, 65/65/40/65 (тип.) ((CR≥5) (L/R/U/D) угол обзора, лучшее направление обзора в 6 часов и время отклика 30/50 (тип.) ((Tr/Td) мс.Шкала серости или яркость суб-пикселя определяется 6-битным сигналом серости для каждой точки, таким образом, представляет палитру из 262K цветов. Этот продукт принял 2 шт CCFL как его система подсветки, которая была размещена как Edge свет типа (нижняя сторона) и имеют рабочее время 10K часов,Внешний драйвер подсветки дополнительно необходим.
