Подробная информация о продукте:
|
| Бренд панели: | Диез | Модель панели: | LQ035Q7DB05 |
|---|---|---|---|
| Резолюция: | 240×320RGB | Размер панели: | 3.5inch |
| Яркость: | ² 160 cd/m (тип.) | Интерфейс сигнала: | Параллельный RGB (1 х, 6 бит), 50 пин FPC |
| Тип лампы: | 6S1P WLED, 10 км без водителя | Среда: | Операционная температура: -10 ~ 60 °C; температура хранения: -25 ~ 70 °C |
| Выделить: | Экран 240×320RGB Tft Lcd,экран 160nits Tft Lcd,Острые индикаторные панели LCM Lcd |
||
LQ035 Серия LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06
| Характеристики пикселей: | Формат пикселей | 240 ((RGB) × 320 [QVGA] | Конечная точка | 00,0745×0,2235 мм (H×V) |
|---|---|---|---|---|
| Конфигурация | Вертикальная полоса RGB | Пиксельный диапазон | 0.2235×0.2235 мм (H×V) [113PPI] | |
| Механические размеры: | Область отображения | 530,64×71,52 мм (H×V) | Площадь Безеля | 570,4×75,2 мм (H×V) |
| Очертание Дим. | 65 × 85 мм (H × V) | Глубина контура | 30,4±0,3 мм | |
| Очертания: | Форма фактора | Плоский прямоугольник | Ориентация | Тип портрета |
| Соотношение сторон | 34 (H:V) | Стиль формы | ||
| Другие особенности: | Вес | 40.0g (тип.) | Поверхность | Твердое покрытие (3H) |
| Основная информация: | Яркость | 160 cd/m2 (обычно) | Соотношение контраста | 851 (типовой) (передающий) 15:1 (типовой) (отражающий) |
|---|---|---|---|---|
| Угол обзора | 40/40/40/50 (тип.) ((CR≥2) | Оптический режим | ТН, обычно белый, трансфлективный | |
| Направление просмотра | В шесть часов. | Время ответа | 30/50 (тип) ((Tr/Td) (мс) | |
| Цветовая производительность: | Хроматичность | Wx:0.300" Уай:0.320 | Цветовые номера | 262K (6 бит) |
| Температура цвета | 7351K | Белая однородность | - | |
| Высокая производительность дисплея: | Видимость снаружи | Читаемое солнечным светом | Трансмиссивность | - |
| Тип 3D | - | Отражение | 8/13% (мин./типы) |
| Функции подсветки: | Форма лампы | 1 строка | Тип лампы | WLED | Время жизни | 10K (тип) (часы) |
|---|---|---|---|---|---|---|
| Замена | - | Сумма | 6S1P | Положение | Тип края света | |
| Электрическая лампа: | Входное напряжение | 19.2/21.0В (тип/макс.) | Текущий вход | 20mA (типовой) | ||
| Потребление | 384 мВт (тип.) | |||||
| Характеристики интерфейса: | Тип | ФПК | Положение | - | Драйвер лампы | Нет, нет. |
| Детали интерфейса: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| 0.5 мм | 5 штифтов | 1 шт. | BLE-5PINS-ANNCN | |||
| Сигнальная система: | Параллельный RGB (1 ch, 6-битный) | Логическое напряжение | - | |||
|---|---|---|---|---|---|---|
| Сигнал электрический: | Входное напряжение | 5.0/3.3/15.0/-10.0В (тип.) ((VSHA/VSHD/VDD/VEE) | Текущий вход | 3.0/2.0/0.05/-0.05mA (тип.) ((ISHA/ISHD/IDD/IEE) | ||
| Характеристики интерфейса: | Тип | ФПК | Положение | - | ||
| Подробная информация о ФПК: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| 0.5 мм | 50 штифтов | 1 шт. | ||||

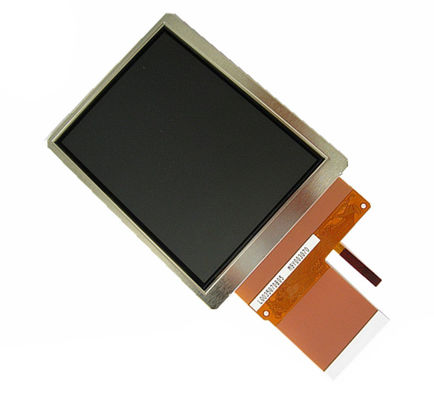

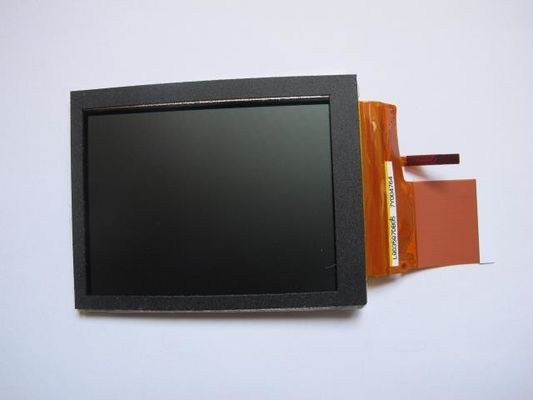

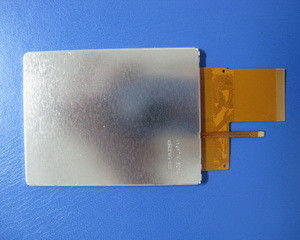

LQ035Q7DB05 поддерживает дисплей240 ((RGB) × 320(QVGA) с соотношением сторон 3:4 (W:H), пиксели которого расположены в RGB Vertical Strip. Что касается механических деталей, он имеет активную площадь 53,64 ((W) × 71,52 ((H) мм, размер контура 65 ((W) × 85 ((H) × 3.7 ((D) мм, площадь просмотра 57,4 × 75,2 мм, с поверхностным покрытием твердого покрытия (3H), чистый вес 40,0 г (тип).LQ035Q7DB05 может обеспечивать яркость дисплея 160 cd/m2 851:1 соотношение контрастности передачи, 15:1 (типовое) соотношение контрастности отражения, 40/40/40/50 (типовое) (CR≥2) (L/R/U/D) угол обзора, лучшее направление обзора в 6 часов и время отклика 30/50 (типовое).) ((Tr/Td) мШкала серости или яркость субпикселя определяется с помощью 6-битного синего сигнала для каждой точки, таким образом представляя палитру из 262K цветов.Этот продукт принял 6S1P WLED, как это система подсветки, которая была размещена как Edge свет типа и имеют рабочее время жизни 10K часов, дополнительно необходим внешний драйвер подсветки.
