Подробная информация о продукте:
|
| Бренд панели: | Диез | Модель панели: | LM5Q32 |
|---|---|---|---|
| СВЯТНОСТЬ: | ² 120 cd/m (тип.) | Резолюция: | 320 ((RGB) × 240, QVGA, 80PPI |
| Размер панели: | 5,0" | Тип лампы: | 1 ПК CCFL, часы 15K, без водителя |
| Интерфейс сигнала: | Параллельные данные (8-битные), 20 пин Коннектор | Среда: | Температура работы: 0 ~ 50 °C; температура хранения: -25 ~ 65 °C |
| Выделить: | Экран диеза TFT LCD SVGA,Панель XGA промышленная LCD,Дисплей LVDS TFT LCD |
||
| Основная информация: | Яркость | 120 cd/m2 (обычно) | Соотношение контраста | 301 (типовой) (передающий) |
|---|---|---|---|---|
| Угол обзора | 35/35/15/25 (тип.) ((CR≥5) | Оптический режим | STN, обычно черный, передающий | |
| Направление просмотра | В шесть часов. | Время ответа | 150/50 (тип) (Tr/Td) (мс) | |
| Цветовая производительность: | Хроматичность | Wx:0.290" Уай:0.300 | Цветовые номера | Цвет |
| Температура цвета | 8558K | Белая однородность | - |
| Характеристики пикселей: | Формат пикселей | 320 ((RGB) × 240 [QVGA] | Конечная точка | 00,105×0,315 мм (H×V) |
|---|---|---|---|---|
| Конфигурация | Вертикальная полоса RGB | Пиксельный диапазон | 0.315×0.315 мм (H×V) [80PPI] | |
| Механические размеры: | Область отображения | 1000,8×75,6 мм (H×V) | Площадь Безеля | 1030,4 × 78,3 мм (H × V) |
| Очертание Дим. | 134×113 мм (H×V) | Глубина контура | 10.5 (максимум) мм | |
| Очертания: | Форма фактора | Плоский прямоугольник | Ориентация | Тип ландшафта |
| Соотношение сторон | 4(H:V) | Стиль формы | ||
| Другие особенности: | Вес | 150 г (тип.) | Поверхность | - |
| Функции подсветки: | Форма лампы | Прямой. | Тип лампы | CCFL | Время жизни | 15K (минут) (часы) |
|---|---|---|---|---|---|---|
| Замена | - | Сумма | 1 шт. | Положение | Тип края света (верхняя сторона) | |
| Электрическая лампа: | Входное напряжение | 720В (типовой) | Текущий вход | 40,0±1 мА | ||
| Частота | 30/80 КГц (мин./макс.) | Выходное напряжение | 1280/1600В (макс.) ((Ta=+25/0°C) | |||
| Потребление | 2.9W (тип.) | |||||
| Характеристики интерфейса: | Тип | Коннектор | Положение | - | Драйвер лампы | Нет, нет. |
| Детали интерфейса: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| JST | BHR-03VS-1 | 40,0 мм | 3 штифта | 1 шт. | BLL-3PINS-HNL | |
| Сигнальная система: | Параллельные данные (8-битные) | Логическое напряжение | - | |||
|---|---|---|---|---|---|---|
| Сигнал электрический: | Входное напряжение | 5.0V (тип.) | Текущий вход | 3/5mA (тип/макс.) | ||
| Потребление | 310/400 мВт (тип/макс.) | |||||
| Характеристики интерфейса: | Тип | Коннектор | Положение | - | ||
| Подробности соединителя: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| FCI | SFR20R-1ST | 0.8 мм | 20 штифтов | 1 шт. | ||

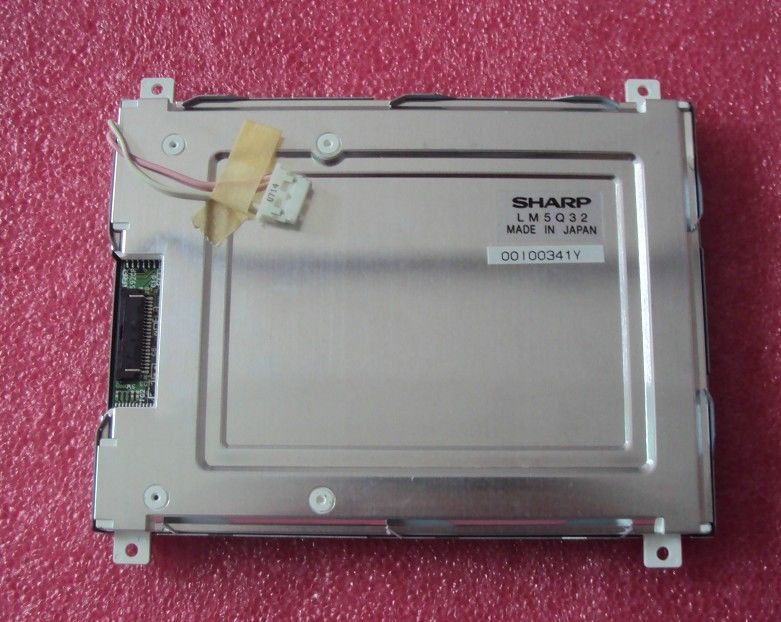

LM5Q32 поддерживает дисплей320 ((RGB) × 240(QVGA) с соотношением сторон 4: 3 (W: H), пиксели которого расположены в RGB Vertical Strip. Что касается механических деталей, он имеет активную площадь 100,8 ((W) × 75,6 ((H) мм, размер контура 134 ((W) × 113 ((H) × 10.5 ((D) мм, размер площади просмотра 103,4 ((W) × 78,3 ((H) мм, чистый вес 150g (тип.). Как STN, обычно черный, передающий LCM продукт, LM5Q32 может обеспечить 120 cd/m2 яркость дисплея 30:1 соотношение контраста передачи, 35/35/15/25 (Тип.)(CR≥5) (L/R/U/D) угол обзора, лучшее направление обзора в 6 часов, и время отклика 150/50 (Тип.)(Tr/Td) мс., таким образом, представляя палитру цветов.Этот продукт принял 1 шт CCFL, как это системе подсветки, которая была размещена как Edge свет типа (верхняя сторона) и имеют рабочее время 15K часов, дополнительно необходим внешний драйвер подсветки.
