Подробная информация о продукте:
|
| Модель панели: | LM12S49 | Яркость: | 185cd/м2 |
|---|---|---|---|
| Размер панели: | 12.1inch | Резолюция: | 800 ((RGB) × 600, SVGA, 82PPI |
| Интерфейс сигнала: | CMOS/TTL (1 ch, 8-битный), 41 пин Коннектор | Формат пиксела: | Нашивка RGB вертикальная |
| Среда: | Температура работы: 0 ~ 50 °C; температура хранения: -25 ~ 60 °C | Тип лампы: | 2 штуки CCFL, 40 000 часов, без водителя |
| Выделить: | Экран диеза TFT LCD SVGA,Панель XGA промышленная LCD,Дисплей LVDS TFT LCD |
||
| Основная информация: | Яркость | 185 cd/m2 (обычно) | Соотношение контраста | 401 (типовой) (передающий) |
|---|---|---|---|---|
| Угол обзора | 30/30/15/25 (тип) ((CR≥5) | Оптический режим | STN, обычно черный, передающий | |
| Направление просмотра | - | Время ответа | 220/80 (Тип.) ((Tr/Td) (ms) | |
| Цветовая производительность: | Хроматичность | Wx:0.280" Уай:0.330 | Цветовые номера | Цвет |
| Температура цвета | 8484K | Белая однородность | - |
| Характеристики пикселей: | Формат пикселей | 800 ((RGB) × 600 [SVGA] | Конечная точка | 00,1025×0,3075 мм (H×V) |
|---|---|---|---|---|
| Конфигурация | Вертикальная полоса RGB | Пиксельный диапазон | 00,3075×0,3075 мм (H×V) [82PPI] | |
| Механические размеры: | Область отображения | 246 × 184,5 мм (H × V) | Площадь Безеля | 2500,6×189,1 мм (H×V) |
| Очертание Дим. | 275×202,5 мм (H×V) | Глубина контура | 8.5 (максимум) мм | |
| Очертания: | Форма фактора | Плоский прямоугольник | Ориентация | Тип ландшафта |
| Соотношение сторон | 4(H:V) | Стиль формы | ||
| Дырки и скобки: | Дырки для установки на лицевой стороне (2-Φ3.4, 2-R1.7) на левой, правой рамке | |||
| Другие особенности: | Вес | 550 г | Поверхность | - |
| Сигнальная система: | CMOS/TTL (1 ch, 8-битный) | Логическое напряжение | - | |||
|---|---|---|---|---|---|---|
| Сигнал электрический: | Входное напряжение | 3.3/5.0В (тип.) ((VDD) | Текущий вход | 160/170mA (тип.) ((3.3V/5.0V) ((IDD) | ||
| Характеристики интерфейса: | Тип | Коннектор | Положение | - | ||
| Подробности соединителя: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| HRS | DF9B-41P-1V | 10,0 мм | 41 штифт | 1 шт. | ||
| Функции подсветки: | Форма лампы | Прямой. | Тип лампы | CCFL | Время жизни | 40K (типа) (часы) |
|---|---|---|---|---|---|---|
| Замена | - | Сумма | 2 шт. | Положение | Тип краевого освещения (верхний и нижний) | |
| Электрическая лампа: | Входное напряжение | 590 Вт (тип.) | Текущий вход | 5.5/6.0mA (тип/макс.) | ||
| Частота | 30/70 КГц (мин./макс.) | Выходное напряжение | 1130/1280В (макс.) ((Ta=+25/0°C) | |||
| Потребление | 6.5W (тип.) | |||||
| Характеристики интерфейса: | Тип | Коннектор | Положение | - | Драйвер лампы | Нет, нет. |
| Детали интерфейса: | Бренд | Модель | Пин Пич | Пины | Сумма | Конфигурация |
| JST | BHR-03VS-1 | 40,0 мм | 3 штифта | 2 шт. | BLL-3PINS-HNL | |

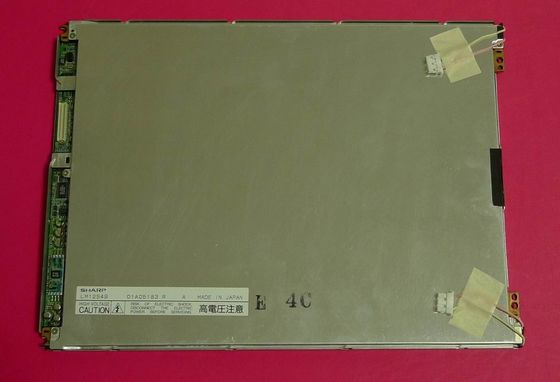

LM12S49 поддерживает дисплей800 ((RGB) × 600(SVGA) с соотношением сторон 4: 3 (W: H), пиксели которого расположены в RGB Vertical Strip. Что касается механических деталей, он имеет активную площадь 246 ((W) × 184.5 ((H) мм, размер контура 275 ((W) × 202.5 ((H) × 8.5 ((D) мм, размер площади просмотра 250,6 ((W) × 189,1 ((H) мм, чистый вес 550g. Как STN, обычно черный, передающий LCM продукт, LM12S49 может обеспечивать яркость дисплея 185 cd/m2:1 соотношение контраста передачи, 30/30/15/25 (Тип.) ((CR≥5) (L/R/U/D) угол просмотра и время отклика 220/80 (Тип.) ((Tr/Td) мс., тем самым представляя палитру цветов.Этот продукт принял 2 шт CCFL, как это система подсветки, которая была размещена как Edge свет типа (верху и внизу) и имеют рабочее время жизни 40K часов, дополнительно необходим внешний драйвер подсветки.
