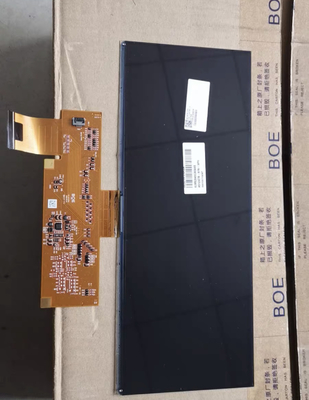

Подробная информация о продукте:
|
| Диагональный размер: | 12,3» | Резолюция: | 1920 (RGB) ×720 167PPI |
|---|---|---|---|
| Активная зона: | 292,032 (w) ×109.512 (h) mm | Размер плана: | 307.9 ((W) × 130.27 ((H) мм |
| Яркость: | ² 800 cd/m (тип.) | Угол обзора 80/80/80/80 (тип.): | 80/80/80/80 (тип.) ((CR≥10) |
| Экология: | Температура работы: -30 ~ 85 °C; температура хранения: -40 ~ 90 °C | Соотношение контраста: | 1000:1 (тип.) (TM) |
| Ответ: | 30 (тип.) |
| Основная информация: | Бренд | Модель | Тип | Именные модели |
|---|---|---|---|---|
| AV123Z7M-N11 | a-Si TFT-LCD, LCM | - | ||
| Надежность: | RoHS | Операционная температура | Температура хранения | Сопротивление вибрации |
| -30 ~ 85 °C | -40 ~ 90 °C |
| Размер панели: | 12.3 дюйма | |||
|---|---|---|---|---|
| Характеристики пикселей: | Резолюция | Устройство пикселей | Точечная высота (W × H) | Пиксельный диапазон (W × H) |
| 1920 ((RGB) × 720 | Вертикальная полоса RGB | 0.0507×0.1521 мм | 0.1521×0.1521 мм [167PPI] | |
| Механические размеры: | Активная область (W × H) | Площадь безеля (W × H) | Размер контура (W × H) | Глубина контура |
| 292.032×109.512 мм | 2950,03×112,51 мм | 3070,9×130,27 мм | 7.6 (тип.) мм | |
| Очертания: | Стиль формы | Соотношение сторон | Ориентация | Стиль формы |
| Плоский прямоугольник | 83 (W: H) | Тип ландшафта | ||
| Фиксация: | Задняя стойка (5 шт.) | |||
| Другие особенности: | Покрытие панели | Вес | Поверхность | |
| - | 520±50 г | |||
| Основная информация: | Яркость | Режим работы | Соотношение контраста |
|---|---|---|---|
| 800 cd/m2 (обычно) | АДС, обычно черный, передающий | 10001 (типовой) (передающий) | |
| Угол обзора ((L/R/U/D) | Направление просмотра | Скорость ответа | |
| 80/80/80/80 (тип.) ((CR≥10) | Симетрия | 30 (тип.) ((Tr+Td) (ms) | |
| Цвет дисплея: | Температура цвета | Количество цветов | Белый цвет Хроматичность |
| 6638K | 16.7M (8-битный) | Х:0.310; Y:0.330 | |
| 1931 Цветовая гамма: | Соотношение NTSC | Покрытие sRGB | Покрытие Adobe RGB |
| 71% | 90% | 70% | |
| Покрытие DCI-P3 | Покрытие Rec.2020 | Примечания | |
| 73% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Изменение яркости: | 1.33 (максимум 9 баллов) | ||
| Производительность | Тип 3D | Видимость снаружи | Отражение |
| - | Читаемое солнечным светом | ||
| Потребление энергии: | 10 Вт (тип.) |
|---|---|
| Скорость кадров: | 60 Гц |
| Обратное сканирование: | Нет, нет. |
| Сигнал электрический: | Текущий вход | Входное напряжение | Потребление | |||
|---|---|---|---|---|---|---|
| - | 3.3/6.27/-12/18В (тип.) ((VCC/AVDD/VGH/VGL) | 1.1W (тип.) | ||||
| Характеристики интерфейса: | Положение | Тип | Интерфейс | |||
| - | Коннектор | LVDS (2 ч, 8-битный) | ||||
| Интерфейс сигнала: | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| JAE | FI-RE41S-HF | 1 шт. | 0.5 мм | 41 штифт | ||
| Функции подсветки: | Тип | Положение | Форма | Сумма | Жизнь (часы) | Замена |
|---|---|---|---|---|---|---|
| WLED | Тип края света | 4 струны | 9S4P | 50 тысяч в минуту. | - | |
| WLED Электрический: | Текущий вход | Входное напряжение | Потребление | |||
| 80mA (типовой) | 27.9В (тип.) | 80,9±1,1 Вт | ||||
| Характеристики интерфейса: | Положение | Тип | Драйвер WLED | |||
| - | Коннектор | Нет, нет. | ||||
| Подробности интерфейса | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| HRS | FH52-10S-0.5SH | 1 шт. | 0.5 мм | 10 штифтов | ||
Механическая детализация: активная площадь 292,032 мм × 109,512 мм, размер контура 307,9 мм × 130,27 мм, площадь просмотра 295 мм.03 ((W) × 112.51 ((H) мм, чистый вес 520±50г. В качестве ADS, обычно черного, передающего LCM продукта, AV123Z7M-N11 может обеспечивать яркость дисплея 800 cd/m2 1000:1 передающее контрастное соотношение, 80/80/80/80 (тип.) ((CR≥10) (L/R/U/D) угол обзора, наилучшее направление обзора на симметрию и время отклика 30 (Type.) ((Tr+Td) ms. Шкала серости или яркость субпикселя определяется 8-битным сигналом серости для каждой точки,Таким образом, представляет собой палитру из 16.7M цвета, также с производительностью цветовой гаммы 70% (NTSC).Внешний драйвер подсветки дополнительно необходим. AV123Z7M-N11 использует LVDS (2 ch, 8-битный) в качестве системы ввода сигнала, которая соединена с 41 пинным разъемом с напряжением питания 3,3/6,27/-12/18V (тип.) ((VCC/AVDD/VGH/VGL).
