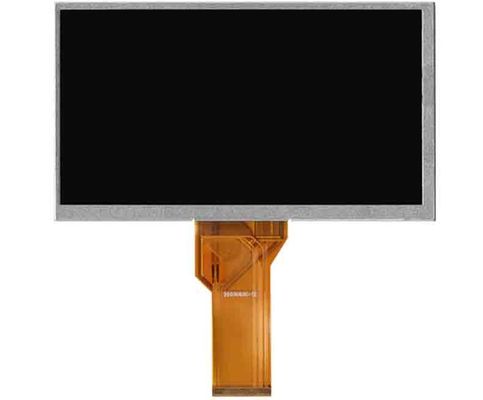

Подробная информация о продукте:
|
| Бренд: | INNOLUX | Диагональный размер: | 7,0" |
|---|---|---|---|
| Резолюция: | 1024 (RGB) ×600, WSVGA 169PPI | Активная зона: | 153,6 (w) ×90 (h) mm |
| Просветительность: | ² 500 cd/m (тип.) | Угол обзора: | 75/75/70/75 (тип.) ((CR≥10) |
| Максимальный рейтинг: | Температура хранения: -30 ~ 80 °C Температура работы: -30 ~ 80 °C |
| Основная информация: | Бренд | Модель | Тип | Именные модели |
|---|---|---|---|---|
| ZJ070NA-01P | a-Si TFT-LCD, LCM | - | ||
| Надежность: | RoHS | Операционная температура | Температура хранения | Сопротивление вибрации |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Размер панели: | 70,0 дюйма | |||
|---|---|---|---|---|
| Характеристики пикселей: | Резолюция | Устройство пикселей | Точечная высота (W × H) | Пиксельный диапазон (W × H) |
| 1024 ((RGB) × 600, WSVGA | Вертикальная полоса RGB | 00,050×0,150 мм | 0.150×0.150 мм [169PPI] | |
| Механические размеры: | Активная область (W × H) | Площадь безеля (W × H) | Размер контура (W × H) | Глубина контура |
| 153.6×90 мм | 1560,4×92,8 мм | 1650,75×105,39 мм | 40,80±0,3 мм | |
| Очертания: | Стиль формы | Соотношение сторон | Ориентация | Стиль формы |
| Плоский прямоугольник | 17:10 (W: H) | Тип ландшафта | ||
| Фиксация: | Без | |||
| Другие особенности: | Покрытие панели | Вес | Поверхность | |
| - | 156 г | Облепительность (туман 0%) | ||
| Основная информация: | Яркость | Режим работы | Соотношение контраста |
|---|---|---|---|
| 500 cd/m2 (обычно) | TN, обычно белый, передающий | 7001 (типовой) (передающий) | |
| Угол обзора ((L/R/U/D) | Направление просмотра | Скорость ответа | |
| 75/75/70/75 (тип.) ((CR≥10) | В шесть часов. | 10/15 (Тип.) ((Tr/Td) (мс) | |
| Цвет дисплея: | Температура цвета | Количество цветов | Белый цвет Хроматичность |
| 6638K | 262K/16.7M (6-бит / 6-бит + Hi-FRC) | Х:0.310; Y:0.330 | |
| Изменение яркости: | 1.33/1.43 (тип/макс.) ((9 баллов) | ||
| Сигнал электрический: | Текущий вход | Входное напряжение | Потребление | |||
|---|---|---|---|---|---|---|
| 38/20/0.25/0.25mA (тип.) ((IDVDD/IAVDD/IGH/IGL) | 3.3/11.0/20.0/-6.8В (тип.) ((DVDD/AVDD/VGH/VHL) | 0.35W (типа.) | ||||
| Характеристики интерфейса: | Положение | Тип | Интерфейс | |||
| - | ФПК | LVDS (1 ч, 6/8-бит) | ||||
| Интерфейс сигнала: | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| 1 шт. | 0.5 мм | 40 штифтов | ||||
| Функции подсветки: | Тип | Положение | Форма | Сумма | Жизнь (часы) | Замена |
|---|---|---|---|---|---|---|
| WLED | Тип края света | - | - | 15K (типа) | - | |
| WLED Электрический: | Текущий вход | Входное напряжение | Потребление | |||
| 240/300mA (тип/макс.) | 90,9/10,5 В (тип/макс.) | 2.38W (тип.) | ||||
| Характеристики интерфейса: | Положение | Тип | Драйвер WLED | |||
| - | Включен в интерфейс сигнала | Нет, нет. | ||||
По механическим деталям, площадь активной площади 153.6 ((W) × 90 ((H) мм, размер контура 165.75 ((W) × 105.39 ((H) × 5.1 ((D) мм, площадь просмотра 156.4 ((W) × 92.8 ((H) мм, с поверхностным обработкой отблески (Haze 0%), чистый вес 156g. Как TN, обычно белый, передающий LCM продукт, ZJ070NA-01P может обеспечить 500 cd/m2 яркость дисплея 700:1 соотношение контраста передачи, 75/75/70/75 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора в 6 часов и время отклика 10/15 (тип.) ((Tr/Td) ms.Шкала серости или яркость суб-пикселя определяется с помощью 6-битного / 6-битного + Hi-FRC сигнала серости для каждой точки, тем самым представляя палитру цветов 262K/16.7M, также с производительностью цветовой гаммы 70% (NTSC).Этот продукт принял WLED, как это система подсветки, которая была размещена как Edge свет типа и имеют рабочее время жизни 15K часовZJ070NA-01P использует LVDS (1 ch, 6/8-бит) в качестве системы ввода сигнала, которая соединена 40 булавками FPC с напряжением питания 3,3/11.0/20.0/-6.8В (тип.) ((DVDD/AVDD/VGH/VHL).
