Подробная информация о продукте:
|
| Бренд: | BOE | Диагональный размер: | 10,4» |
|---|---|---|---|
| резолюция: | 800 (RGB) ×600, SVGA 96PPI | Очертание Дим.: | 236 ((W) × 176,9 ((H) × 5,9 ((D) мм |
| Просветительность: | 350 cd/m2 (обычно) | Угол обзора: | 80/80/65/75 (тип.) ((CR≥10) |
| Экология: | Операционная температура: -20 ~ 70 °C; температура хранения: -30 ~ 80 °C |
| Основная информация: | Наименование марки | Наименование модели | Тип | Именные модели |
|---|---|---|---|---|

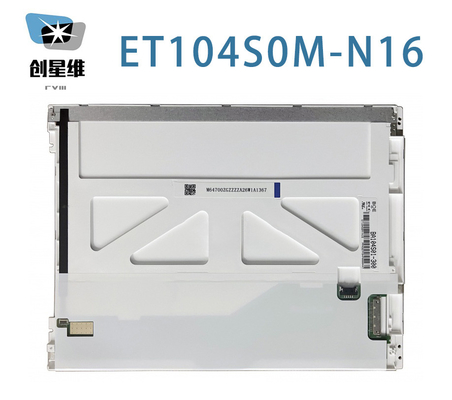

| ET104S0M-N16 | a-Si TFT-LCD, LCM | BA104S01-300-3HP0 | ||
| Максимальные рейтинги: | RoHS | Операционная температура | Температура хранения | Уровень вибрации |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Размер экрана: | 10.4 | |||
|---|---|---|---|---|
| Характеристики пикселей: | Количество пикселей | Формат пикселей | Точечная высота (H×V) | Пиксельный пиксель (H×V) |
| 800 ((RGB) × 600, SVGA | Вертикальная полоса RGB | 00,088×0,264 мм | 0.264×0.264 мм [96PPI] | |
| Механические размеры: | Площадь отображения (H×V) | Открытие ремня (H×V) | Общий размер (H × V) | Общая глубина |
| 211.2×158,4 мм | 215.0×162.0 мм | 236×176,9 мм | 50,6±0,3 мм | |
| Очертания: | Форма Форма | Соотношение сторон (H:V) | Ориентация | Стиль формы |
| Плоский прямоугольник | 4:3 | Тип ландшафта | ||
| Другие спецификации: | Масса | Покрытие панели | Обработка поверхности | |
| 300 г (максимум) | - | Противосветление (хмурость 25%) | ||
| Дырки и скобки: | отверстия для установки на лицевой стороне (4-Φ2.5, 2-R1.25) на левой, правой рамке | |||
| Основная информация: | Просветительность | Рабочий режим | Соотношение контраста |
|---|---|---|---|
| 350 cd/m2 (обычно) | TN, обычно белый, передающий | 8001 (типовой) (передающий) | |
| Хороший вид на | Угол обзора | Время ответа | |
| 12 часов. | 80/80/65/75 (тип.) ((CR≥10) | 30 (тип.) ((Tr+Td) (ms) | |
| Цвет дисплея: | Температура цвета: | Цвет поддержки | Координаты цветов |
| 8381K | 262K/16.7M (6-бит / 6-бит + Hi-FRC) | Х:0.285; Y:0.320 | |
| 1931 Цветовая гамма: | Соотношение NTSC | Покрытие sRGB | Покрытие Adobe RGB |
| 54% | 76% | 57% | |
| Покрытие DCI-P3 | Покрытие Rec.2020 | Примечания | |
| 57% | 41% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Белая однородность: | 1.25/1.43 (тип/макс.) ((9 баллов) | ||
| Функции подсветки: | Тип | Положение | Жизнь (часы) | Сумма | Форма | Замена |
|---|---|---|---|---|---|---|
| WLED | Тип края света (верхняя сторона) | 30K ((мин.) | 6S4P | Массив | - | |
| WLED Электрический: | Входное напряжение | Вводный ток | Потребление энергии | |||
| 19.8В (тип.) | 110mA (типовой) | 10,92/1,98 Вт (тип/макс.) | ||||
| Характеристики интерфейса: | Государство водителя WLED | Физический тип | Положение интерфейса | |||
| С светодиодным драйвером | Коннектор | - | ||||
| Подробности интерфейса | Наименование марки | Наименование модели | Сумма | Пины | Пин Пич | Конфигурация пин |
| СТМ | MSB24038P5 | 1 шт. | 5 штифтов | 1.25 мм | ||
| Электрический драйвер WLED: | Входное напряжение | Вводный ток | Потребление энергии | |||
| 120,0±1,2 В | - | 2.42/2.84 Вт (тип/макс.) | ||||
| Сигнал электрический: | Входное напряжение | Вводный ток | Потребление энергии | |||
|---|---|---|---|---|---|---|
| 3.3В (тип.) | 180/230mA (тип/макс.) | 0.59/0.76W (тип/макс.) | ||||
| Характеристики интерфейса: | Тип сигнала | Физический тип | Положение интерфейса | |||
| LVDS (1 ч, 6/8-бит) | Коннектор | - | ||||
| Детали интерфейса: | Наименование марки | Наименование модели | Сумма | Пины | Пин Пич | Конфигурация пин |
| СТМ | MSB24013P20 | 1 шт. | 20 штифтов | 10,0 мм | ||
Механическая детализация: активная площадь 211,2 × 158,4 × H, размер контура 236 × 176,9 × H, размер области просмотра 215.0 ((W) × 162.0(H) мм, с поверхностной обработкой антиглазурностью (Haze 25%), чистым весом 300 г (макс.). Как TN, обычно белый, передающий LCM продукт, ET104S0M-N16 может обеспечить 350 cd/m2 яркость дисплея 800:1 соотношение контраста передачи, 80/80/65/75 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора в 12 часов и время отклика 30 (тип.) ((Tr+Td) ms.Шкала серости или яркость суб-пикселя определяется с помощью 6-битного / 6-битного + Hi-FRC сигнала серости для каждой точки, тем самым представляя палитру цветов 262K/16.7M, также с производительностью цветовой гаммы 55% (NTSC).Этот продукт принял 6S4P WLED как его система подсветки, которая была размещена как Edge свет типа (верхняя сторона) и имеют рабочее время жизни 30K часовET104S0M-N16 использует LVDS (1 ch, 6/8-битный) в качестве системы ввода сигнала, которая соединена с 20 булавками соединителя с напряжением питания 3.3V (тип.)
