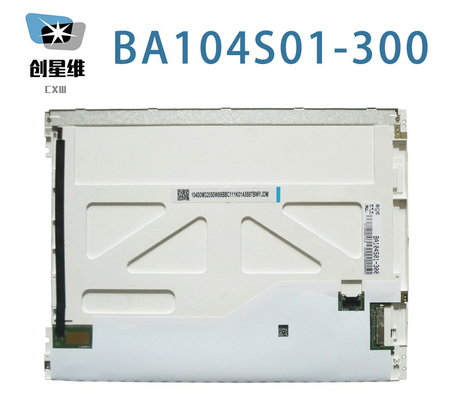

Подробная информация о продукте:
|
| Бренд: | BOE | Диагональный размер: | 10,4» |
|---|---|---|---|
| Площадь: | 211,2 (w) ×158.4 (h) mm | резолюция: | 800 (RGB) ×600, SVGA 96PPI |
| Яркость: | 350 cd/m2 (обычно) | Угол обзора: | 80/80/65/75 (тип.) ((CR≥10) |
| Экология: | Операционная температура: -20 ~ 70 °C; температура хранения: -30 ~ 80 °C |
| Основная информация: | Производитель | Модель панели 1 Совместимо | Тип панели | Псевдоним |
|---|---|---|---|---|
| BA104S01-300 | a-Si TFT-LCD, LCM | ET104S0M-N10 | ||
| Окружающая среда | Государство RoHS | Операционная температура. | Температура хранения. | Уровень вибрации |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Основная информация: | Просветительность (cd/m2) | Угол обзора (L/R/U/D) | Время ответа (мс) |
|---|---|---|---|
| 350 (обычно) | 80/80/65/75 (тип.) ((CR≥10) | 30 (тип) ((Tr+Td) | |
| Лучший вид на | Режим отображения | Соотношение контраста | |
| 12 часов. | TN, обычно белый, передающий | 800: 1 (типовой) (передающий) | |
| Цвет дисплея: | Температура цвета | Отображение цветов | Белая координата |
| 8455K | 262K/16.2M (6-бит / 6-бит + FRC) | Х:0.284; Y:0.320 | |
| 1931 Цветовая гамма: | Соотношение NTSC | Покрытие sRGB | Покрытие Adobe RGB |
| 57% | 80% | 60% | |
| Покрытие DCI-P3 | Покрытие Rec.2020 | Примечания | |
| 60% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Белый вариант: | 1.25/1.43 (тип/макс.) | ||
| Размер панели: | 10.4 | |||
|---|---|---|---|---|
| Характеристики пикселей: | Формат пикселей | Конфигурация пикселей | Пиксельное расстояние (мм) | Протяженность точки (мм) |
| 800 ((RGB) × 600 [SVGA] | Вертикальная полоса RGB | 0.264×0.264 [96PPI] | 0.088х0.264 | |
| Механические размеры: | Активная площадь (мм) | Площадь ребра (мм) | Размер контура (мм) | Глубина контура (мм) |
| 211.2 ((H) × 158.4 ((V) | 215.0(H) × 162.0(V) | 236 ((H) × 176.9 ((V) | 50,6±0,3 мм | |
| Очертания: | Форма фактора | Ориентация | Соотношение сторон | Стиль формы |
| Плоский прямоугольник | Тип ландшафта | 4(H:V) | ||
| Установка: | отверстия для установки на лицевой стороне (4-Φ2.5, 2-R1.25) на левой, правой рамке | |||
| Другие детали: | Вес | Покрытие панели | Лечение | |
| 300 г (максимум) | - | Противосветление (хмурость 25%) | ||
| Характеристики лампы: | Тип | Положение | Количество | Форма | Жизнь (часы) | Замена лампы |
|---|---|---|---|---|---|---|
| WLED | Тип края света (верхняя сторона) | 6S4P | Массив | 30K ((мин.) | - | |
| WLED Электрический: | Напряжение | Текущее предложение | Сила | |||
| 19.2/19.8В (тип/макс.) | 100mA (типовой) | 10,92/1,98 Вт (тип/макс.) | ||||
| Характеристики интерфейса: | Положение | Драйвер подсветки | Тип | |||
| - | С светодиодным драйвером | Коннектор | ||||
| Детали интерфейса: | Бренд | Модель | Пин Пич | Количество пин | Количество | Конфигурация |
| СТМ | MSB24038P5 | 1.25 мм | 5 штифтов | 1 шт. | ||
| Водитель электрический: | Напряжение | Текущее предложение | Потребление энергии | |||
| 120,0±0,5 В | - | 2.42/2.84 Вт (тип/макс.) | ||||
| Панель управления электрическим: | Напряжение | Текущее предложение | Сила | |||
|---|---|---|---|---|---|---|
| 3.3В (тип.) | 150/180mA (тип/макс.) | 00,50/0,59 Вт (тип/макс.) | ||||
| Характеристики интерфейса: | Положение | Сигнал | Тип | |||
| - | LVDS (1 ч, 6/8-бит) | Коннектор | ||||
| Подробности соединителя: | Бренд | Модель | Пин Пич | Количество пин | Количество | Конфигурация |
| СТМ | MSB24013P20HA | 10,0 мм | 20 штифтов | 1 шт. | ||
Механическая детализация: активная площадь 211,2 × 158,4 × H, размер контура 236 × 176,9 × H, размер области просмотра 215.0 ((W) × 162.0(H) мм, с поверхностной обработкой антиглазурностью (Haze 25%), чистым весом 300 г (макс.). Как TN, обычно белый, передающий LCM продукт, BA104S01-300 может обеспечить 350 cd/m2 яркость дисплея 800:1 соотношение контраста передачи, 80/80/65/75 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора в 12 часов и время отклика 30 (тип.) ((Tr+Td) ms.Шкала серости или яркость суб-пикселя определяется с 6-битным / 6-битным + FRC сигналом серости для каждой точки, тем самым представляя палитру цветов 262K/16.2M, также с производительностью цветовой гаммы 55% (NTSC).Этот продукт принял 6S4P WLED как его система подсветки, которая была размещена как Edge свет типа (верхняя сторона) и имеют рабочее время жизни 30K часовBA104S01-300 использует LVDS (1 ch, 6/8-bit) как систему ввода сигнала, которая соединена с 20 булавками.
