Подробная информация о продукте:
|
| Бренд: | BOE | Диагональный размер: | 12,1» |
|---|---|---|---|
| Резолюция: | 1280 (RGB) ×800, WXGA 124PPI | Просветительность: | ² 500 cd/m |
| Основная информация: | Бренд | Модель | Тип | Именные модели |
|---|---|---|---|---|

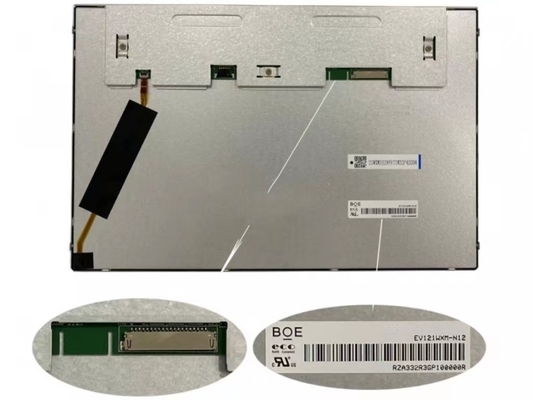

| EV121WXM-N12 | a-Si TFT-LCD, LCM | - | ||
| Надежность: | RoHS | Операционная температура | Температура хранения | Сопротивление вибрации |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Размер панели: | 12.1 дюйм | |||
|---|---|---|---|---|
| Характеристики пикселей: | Резолюция | Устройство пикселей | Точечная высота (W × H) | Пиксельный диапазон (W × H) |
| 1280 ((RGB) × 800, WXGA | Вертикальная полоса RGB | 00,068×0,204 мм | 0.204×0.204 мм [124PPI] | |
| Механические размеры: | Активная область (W × H) | Площадь безеля (W × H) | Размер контура (W × H) | Глубина контура |
| 261.12×163,2 мм | 264.12×166,2 мм | 2770,7×180,6 мм | 80,7±0,5 мм | |
| Очертания: | Стиль формы | Соотношение сторон | Ориентация | Стиль формы |
| Плоский прямоугольник | 16:10 (W: H) | Тип ландшафта | ||
| Фиксация: | Боковые монтажные отверстия (4-М2) на левой, правой рамке | |||
| Другие особенности: | Покрытие панели | Вес | Поверхность | |
| - | ТБД | Противосветление (хмурость 25%) | ||
| Основная информация: | Яркость | Режим работы | Соотношение контраста |
|---|---|---|---|
| 500 cd/m2 (обычно) | АДС, обычно черный, передающий | 12001 (типовой) (передающий) | |
| Угол обзора ((L/R/U/D) | Направление просмотра | Скорость ответа | |
| 85/85/85/85 (тип.) ((CR≥10) | Симетрия | 30 (тип.) ((Tr+Td) (ms) | |
| Цвет дисплея: | Температура цвета | Количество цветов | Белый цвет Хроматичность |
| 6485K | 262K/16.7M (6-бит / 6-бит + Hi-FRC) | Х:0.313; Y:0.329 | |
| 1931 Цветовая гамма: | Соотношение NTSC | Покрытие sRGB | Покрытие Adobe RGB |
| 77% | 100% | 78% | |
| Покрытие DCI-P3 | Покрытие Rec.2020 | Примечания | |
| 80% | 57% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Изменение яркости: | 1.25/1.43 (тип/макс.) ((9 баллов) | ||
| Сигнал электрический: | Текущий вход | Входное напряжение | Потребление | |||
|---|---|---|---|---|---|---|
| 150/180/200mA (мин./тип/макс.) | 3.3В (тип.) | 0.5/0.59/0.66W (мин./тип/макс.) | ||||
| Характеристики интерфейса: | Положение | Тип | Интерфейс | |||
| Коннектор | LVDS (1 ч, 6/8-бит) | |||||
| Интерфейс сигнала: | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| HRS | DF19G-20P-1H | 1 шт. | 10,0 мм | 20 штифтов | ||
| Функции подсветки: | Тип | Положение | Форма | Сумма | Жизнь (часы) | Замена |
|---|---|---|---|---|---|---|
| WLED | Тип края света (нижняя сторона) | 4 струны | 12S4P | 50 тысяч в минуту. | - | |
| WLED Электрический: | Текущий вход | Входное напряжение | Потребление | |||
| 160mA (типовой) | 38.4/39.6В (тип/макс.) | 6.14/6.34W (тип/макс.) | ||||
| Характеристики интерфейса: | Положение | Тип | Драйвер WLED | |||
| - | Коннектор | С светодиодным драйвером | ||||
| Подробности интерфейса | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| СТМ | MSA24038P6 | 1 шт. | 1.25 мм | 6 штифтов | ||
| Водитель электрический: | Текущий вход | Входное напряжение | Потребление | |||
| 620mA (максимум) | 12±1,2 В | 7.45 Вт (макс.) | ||||
Механические детали: активная площадь 261,12 мм, размер контура 277,7 мм, размер зоны просмотра 264 мм.12 ((W) × 166.2(H) мм, с поверхностной обработкой антиглазурностью (Haze 25%), чистым весом TBD. Как ADS, обычно черный, передающий LCM продукт, EV121WXM-N12 может обеспечить 500 cd/m2 яркость дисплея 1200:1 соотношение контраста передачи, 85/85/85/85 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора на симметрию и время отклика 30 (тип.) ((Tr+Td) мс.Шкала серости или яркость суб-пикселя определяется с помощью 6-битного / 6-битного + Hi-FRC сигнала серости для каждой точки, тем самым представляя палитру из 262K/16.7M цветов, также с производительностью цветовой гаммы 100% (sRGB).Этот продукт принял 12S4P WLED, как это система подсветки, которая была размещена как Edge свет типа (нижняя сторона) и имеют рабочее время жизни 50K часовEV121WXM-N12 использует LVDS (1 ch, 6/8-бит) как систему ввода сигнала, которая соединена с 20-прицепным соединителем с напряжением питания 3,3 В (тип.
