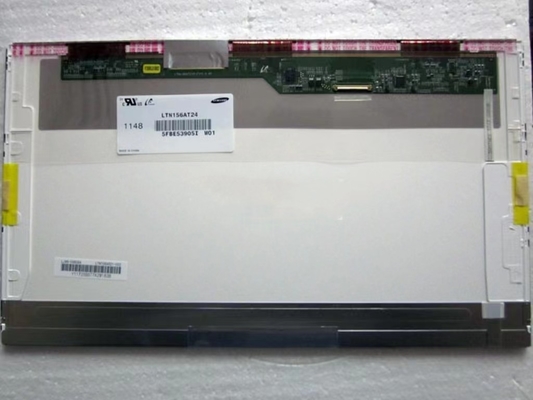

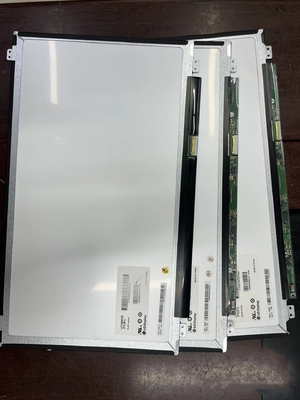

Подробная информация о продукте:
|
| Бренд: | SAMSUNG | Диагональный размер: | 15.6" |
|---|---|---|---|
| Резолюция: | 1366 ((RGB) × 768, WXGA 100PPI | Просветительность: | 220 cd/m2 |
| Угол обзора: | 45/45/15/30 (тип.) ((CR≥10) | Максимальный рейтинг: | Температура хранения: -20 ~ 60 °C Температура работы: 0 ~ 50 °C |
| Основная информация: | Бренд | Модель 16 Совместимость | Тип | Именные модели |
|---|---|---|---|---|
| LTN156AT24-W01 | a-Si TFT-LCD, LCM | SEC324A | ||
| Надежность: | RoHS | Операционная температура | Температура хранения | Сопротивление вибрации |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Размер панели: | 150,6 дюйма | |||
|---|---|---|---|---|
| Характеристики пикселей: | Резолюция | Устройство пикселей | Точечная высота (W × H) | Пиксельный диапазон (W × H) |
| 1366 ((RGB) × 768, WXGA | Вертикальная полоса RGB | 0.084×0.252 мм | 00,252×0,252 мм [100 PPI] | |
| Механические размеры: | Активная область (W × H) | Площадь безеля (W × H) | Размер контура (W × H) | Глубина контура |
| 344.232×193.536 мм | 3480,8×197,0 мм | 359.3×209,5 мм | 5.1/5.5 (тип/макс.) мм | |
| Очертания: | Стиль формы | Соотношение сторон | Ориентация | Форма стиля |
| Плоский прямоугольник | 16:9 (W: H) | Тип ландшафта | Клин (PCBA согнутый, T≥5,2 мм) | |
| Фиксация: | Боковые монтажные отверстия (8-М2) на левой, правой рамке | |||
| Другие особенности: | Покрытие панели | Вес | Поверхность | |
| - | 450 г (максимум) | Облепительность (Небрежность 0%), твердое покрытие (3H) | ||
| Основная информация: | Яркость | Режим работы | Соотношение контраста |
|---|---|---|---|
| 220 cd/m2 (обычно) | ТН, обычно белый, передающий | 4001 (типовой) (передающий) | |
| Угол обзора ((L/R/U/D) | Направление просмотра | Скорость ответа | |
| 45/45/15/30 (тип.) ((CR≥10) | В шесть часов. | 16 (тип.) ((Tr+Td) (ms) | |
| Цвет дисплея: | Температура цвета | Количество цветов | Белый цвет Хроматичность |
| 6485K | 262K (6 бит) | Х:0.313; Y:0.329 | |
| 1931 Цветовая гамма: | Соотношение NTSC | Покрытие sRGB | Покрытие Adobe RGB |
| 60% | 79% | 62% | |
| Покрытие DCI-P3 | Покрытие Rec.2020 | Примечания | |
| 62% | 45% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Изменение яркости: | 1.70 (максимум 13 баллов) | ||
| Сигнал электрический: | Текущий вход | Входное напряжение | Потребление | |||
|---|---|---|---|---|---|---|
| 240/264mA (тип/макс.) | 3.3В (тип.) | 0.79W (тип.) | ||||
| Характеристики интерфейса: | Положение | Тип | Интерфейс | |||
| Коннектор | LVDS (1 ч, 6 бит) | |||||
| Интерфейс сигнала: | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| I-PEX | 20455-040E-12 | 1 шт. | 0.5 мм | 40 штифтов | LVDS-40P1C6B-040B | |
| Функции подсветки: | Тип | Положение | Форма | Сумма | Жизнь (часы) | Замена |
|---|---|---|---|---|---|---|
| WLED | Тип края света | 1 строка | 4S1P | 10K ((мин.) | - | |
| WLED Электрический: | Текущий вход | Входное напряжение | Потребление | |||
| 115mA (типовой) | 26.4В (тип.) | |||||
| Характеристики интерфейса: | Положение | Тип | Драйвер WLED | |||
| - | Включен в интерфейс сигнала | С светодиодным драйвером | ||||
| Водитель электрический: | Текущий вход | Входное напряжение | Потребление | |||
| - | 6.0/12.0/24.0В (мин./тип./макс.) | 3.9W (максимум.) | ||||
Механическая детализация: активная площадь 344.232 ((W) × 193.536 ((H) мм, размер контура 359.3 ((W) × 209.5 ((H) × 5.5 ((D) мм, размер зоны просмотра 348.8 ((W) × 197.0(H) мм, с поверхностной обработкой отблески (Haze 0%), твердым покрытием (3H), чистым весом 450g (Max.), формой стиля клина (PCBA Bent, T≥5.2mm).LTN156AT24-W01 может обеспечивать 220 cd/m2 яркость дисплея 4001:1 соотношение контрастности передачи, 45/45/15/30 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора в 6 часов и время отклика 16 (тип.) ((Tr+Td) мс.Шкала серости или яркость суб-пикселя определяется 6-битным сигналом серости для каждой точки, тем самым представляя палитру цветов 262K, также с производительностью цветовой гаммы 60% (NTSC).Этот продукт принял 4S1P WLED, как это система подсветки, которая была размещена как Edge свет типа и имеют рабочее время жизни 10K часовLTN156AT24-W01 использует LVDS (1 ch, 6-битный) в качестве системы ввода сигнала, которая соединена с 40 пинным разъемом с напряжением питания 3,3 В (тип.).
