Подробная информация о продукте:
|
| Бренд: | BOE | Диагональный размер: | 15,6» |
|---|---|---|---|
| Резолюция: | 1366 ((RGB) × 768, WXGA 100PPI | Просветительность: | ² 220 Cd/m |
| Угол обзора: | 45/45/20/40 (тип.) (CR≥10) | Максимальный рейтинг: | Температура хранения: -20 ~ 60 °C Температура работы: 0 ~ 50 °C |
| Основная информация: | Производитель | Модель панели 1 Совместимо | Тип панели | Псевдоним |
|---|---|---|---|---|
| NT1 - Установление | a-Si TFT-LCD, LCM | - | ||
| Окружающая среда | Государство RoHS | Операционная температура. | Температура хранения. | Уровень вибрации |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Размер панели: | 150,6 дюйма | |||
|---|---|---|---|---|
| Характеристики пикселей: | Резолюция | Устройство пикселей | Точечная высота (W × H) | Пиксельный диапазон (W × H) |
| 1366 ((RGB) × 768, WXGA | Вертикальная полоса RGB | 0.084×0.252 мм | 00,252×0,252 мм [100 PPI] | |
| Механические размеры: | Активная область (W × H) | Площадь безеля (W × H) | Размер контура (W × H) | Глубина контура |
| 344.232×193.536 мм | - | 3500,73×205,64 мм | 3.0/5.4 (тип./макс.) мм | |
| Очертания: | Стиль формы | Соотношение сторон | Ориентация | Стиль формы |
| Плоский прямоугольник | 16:9 (W: H) | Тип ландшафта | Тонкий (PCBA согнутый, T≤3,0 мм) | |
| Фиксация: | Без | |||
| Другие особенности: | Покрытие панели | Вес | Поверхность | |
| - | 380 г (максимум) | Противосветление, твердое покрытие (3H) | ||
| Основная информация: | Яркость | Режим работы | Соотношение контраста |
|---|---|---|---|
| 220 cd/m2 (обычно) | TN, обычно белый, передающий | 5001 (типовой) (передающий) | |
| Угол обзора ((L/R/U/D) | Направление просмотра | Скорость ответа | |
| 45/45/20/40 (тип.) ((CR≥10) | В шесть часов. | 12 (тип.) ((Tr+Td) (ms) | |
| Цвет дисплея: | Температура цвета | Количество цветов | Белый цвет Хроматичность |
| 6485K | 262K (6 бит) | Х:0.313; Y:0.329 | |
| 1931 Цветовая гамма: | Соотношение NTSC | Покрытие sRGB | Покрытие Adobe RGB |
| 45% | 63% | 47% | |
| Покрытие DCI-P3 | Покрытие Rec.2020 | Примечания | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Изменение яркости: | 1.25/1.54 (макс.) | ||
| Сигнал электрический: | Текущий вход | Входное напряжение | Потребление | |||
|---|---|---|---|---|---|---|
| 212/303mA (тип/макс.) | 3.3В (тип.) | 0.7/1.0W (тип/макс.) | ||||
| Характеристики интерфейса: | Положение | Тип | Интерфейс | |||
| Коннектор | eDP (1 полоса), eDP1.2, HBR1 (2.7G/полоса) | |||||
| Интерфейс сигнала: | Бренд | Модель | Сумма | Пин Пич | Пины | Назначение пин-кода |
| СТМ | MSAK24025P30 | 1 шт. | 0.5 мм | 30 штифтов | EDP-30P1L-030J | |
| Функции подсветки: | Тип | Положение | Форма | Сумма | Жизнь (часы) | Замена |
|---|---|---|---|---|---|---|
| WLED | Тип края света (нижняя сторона) | 4 струны | 9S4P | 15K ((мин.) | - | |
| WLED Электрический: | Текущий вход | Входное напряжение | Потребление | |||
| 20mA (типовой) | 27.0В (максимум.) | |||||
| Характеристики интерфейса: | Положение | Тип | Драйвер WLED | |||
| - | Включен в интерфейс сигнала | С светодиодным драйвером | ||||
| Водитель электрический: | Текущий вход | Входное напряжение | Потребление | |||
| - | 5.0/12.0/21.0В (мин./тип./макс.) | 20,6 Вт (максимум) | ||||

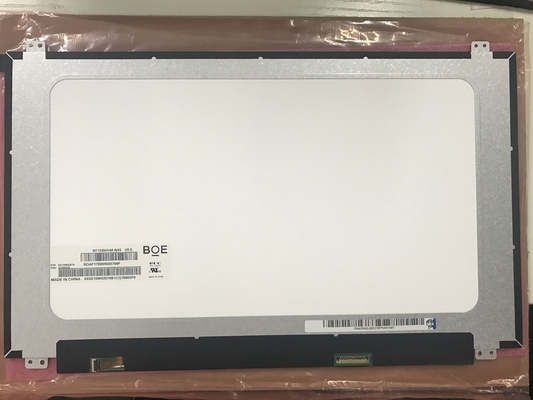

По механическим деталям, площадь активной площади - 344,232 ((W) × 193,536 ((H) mm, размер контура - 350,73 ((W) × 205,64 ((H) × 5,4 ((D) mm,с поверхностной обработкой Antiglare, твердое покрытие (3H), чистый вес 380g (макс.), формы стиля Slim (PCBA Bent, T≤3.0mm). как TN, обычно белый, передающий LCM продукт, NT156WHM-N46 может обеспечить 220 cd/м2 яркость дисплея 500:1 передающее контрастное соотношение, угол обзора 45/45/20/40 (тип.) ((CR≥10) (L/R/U/D), лучшее направление обзора в 6 часов и время отклика 12 (тип.) ((Tr+Td) мс.Шкала серости или яркость суб-пикселя определяется 6-битным сигналом серости для каждой точки, тем самым представляя палитру из 262K цветов, также с производительностью цветовой гаммы 45% (NTSC).Этот продукт принял 9S4P WLED как его система подсветки, которая была размещена как Edge свет тип (нижняя сторона) и имеют рабочее время жизни 15K часовNT156WHM-N46 использует eDP (1 Lane) как систему ввода сигнала, которая соединена с 30 булавками.
