Подробная информация о продукте:
|
| Brand: | BOE | Diagonal Size: | 15.0" |
|---|---|---|---|
| Resolution: | 1024(RGB)×768, XGA 85PPI | Luminance: | 350 cd/m² |
| Viewing Angle: | 89/89/89/89 (Typ.)(CR≥10) | Max. Ratings: | Storage Temp.: -20 ~ 70 °C Operating Temp.: -20 ~ 70 °C |
| Voltage Supply: | 3.3V (Typ.) |
| Основная информация: | Наименование марки | Наименование модели | Тип | Именные модели |
|---|---|---|---|---|

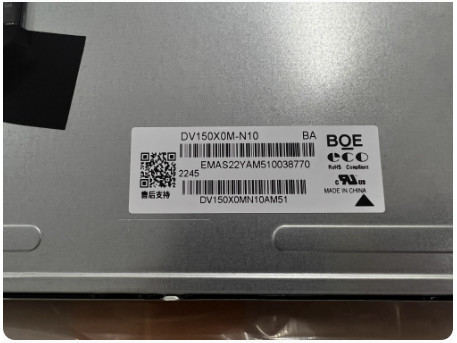

| DV150X0M-N10 | a-Si TFT-LCD, LCM | - | ||
| Максимальные рейтинги: | RoHS | Операционная температура | Температура хранения | Уровень вибрации |
| -20 ~ 70 °C | -20 ~ 70 °C |
| Размер экрана: | 15.0" | |||
|---|---|---|---|---|
| Характеристики пикселей: | Количество пикселей | Формат пикселей | Точечная высота (H×V) | Пиксельный пиксель (H×V) |
| 1024 ((RGB) × 768, XGA | Вертикальная полоса RGB | 00,099×0,297 мм | 0.297×0.297 мм [85PPI] | |
| Механические размеры: | Площадь отображения (H×V) | Открытие ремня (H×V) | Общий размер (H × V) | Общая глубина |
| 304.128×228.096 мм | 306.5×230,1 мм | 326.5×253,5 мм | 9.7/10.0 (тип/макс.) мм | |
| Очертания: | Форма Форма | Соотношение сторон (H:V) | Ориентация | Форма стиля |
| Плоский прямоугольник | 4:3 | Ландшафт / Портрет | ||
| Другие спецификации: | Масса | Покрытие панели | Обработка поверхности | |
| 930 г | - | Противосветление (Haze 25%), твердое покрытие (3H) | ||
| Дырки и скобки: | Боковые монтажные отверстия (4-M3) на левой, правой рамке | |||
| Основная информация: | Просветительность | Рабочий режим | Соотношение контраста |
|---|---|---|---|
| 350 cd/m2 (обычно) | АДС, обычно черный, передающий | 10001 (типовой) (передающий) | |
| Хороший вид на | Угол обзора | Время ответа | |
| Симетрия | 89/89/89/89 (тип.) ((CR≥10) | 30 (тип.) ((Tr+Td) (ms) | |
| Цвет дисплея: | Температура цвета: | Цвет поддержки | Координаты цветов |
| 6485K | 16.7M (6-бит + Hi-FRC) | Х:0.313; Y:0.329 | |
| 1931 Цветовая гамма: | Соотношение NTSC | Покрытие sRGB | Покрытие Adobe RGB |
| 74% | 95% | 73% | |
| Покрытие DCI-P3 | Покрытие Rec.2020 | Примечания | |
| 77% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Белая однородность: | 1.33 (максимум 9 баллов) | ||
| Функции подсветки: | Тип | Положение | Жизнь (часы) | Сумма | Форма | Замена |
|---|---|---|---|---|---|---|
| WLED | Тип края света (нижняя сторона) | 50 тысяч в минуту. | 12S4P | 4 струны | - | |
| WLED Электрический: | Входное напряжение | Вводный ток | Потребление энергии | |||
| 36±3,6 В | 55mA (типовой) | 7.92/8.71W (тип/макс.) | ||||
| Характеристики интерфейса: | Государство водителя WLED | Физический тип | Положение интерфейса | |||
| С светодиодным драйвером | Коннектор | - | ||||
| Подробности интерфейса | Наименование марки | Наименование модели | Сумма | Пины | Пин Пич | Конфигурация пин |
| CviLux | CI4205M2HRP-NH | 1 шт. | 5 штифтов | 1.25 мм | ||
| Электрический драйвер WLED: | Входное напряжение | Вводный ток | Потребление энергии | |||
| 10.8/12.0/12.6В (мин./тип./макс.) | 600/775/850mA (мин./тип/макс.) | 9.3/10.2W (тип/макс.) | ||||
| Сигнал электрический: | Входное напряжение | Вводный ток | Потребление энергии | |||
|---|---|---|---|---|---|---|
| 3.3В (тип.) | 455/900mA (тип/макс.) | 1.5/3.0W (тип/макс.) | ||||
| Характеристики интерфейса: | Тип сигнала | Физический тип | Положение интерфейса | |||
| LVDS (1 ч, 8 бит) | Коннектор | - | ||||
| Детали интерфейса: | Наименование марки | Наименование модели | Сумма | Пины | Пин Пич | Конфигурация пин |
| СТМ | MSB240420HE | 1 шт. | 20 штифтов | 1.25 мм | ||
По механическим деталям он имеет активную площадь 304.128 ((W) × 228.096 ((H) мм, размер контура 326.5 ((W) × 253.5 ((H) × 10 ((D) мм, размер зоны просмотра 306.5 ((W) × 230.1 ((H) мм, с поверхностной обработкой антиглазурностью (Haze 25%), твердым покрытием (3H), чистой массой 930 г. В качестве ADS, обычно черного, трансмиссивного LCM продукта,DV150X0M-N10 может обеспечивать 350 cd/m2 яркость дисплея 10001:1 трансмиссивное контрастное соотношение, 89/89/89/89 (тип.) ((CR≥10) (L/R/U/D) угол обзора, лучшее направление обзора на симметрии и время отклика 30 (тип.) ((Tr+Td) мс.Шкала серости или яркость суб-пикселя определяется с помощью 6-битного + Hi-FRC сигнала серости для каждой точки, тем самым представляя палитру из 16,7M цветов, также с производительностью цветовой гаммы 72% (NTSC).Этот продукт принял 12S4P WLED, как это система подсветки, которая была размещена как Edge свет типа (нижняя сторона) и имеют рабочее время жизни 50K часовDV150X0M-N10 использует LVDS (1 ch, 8-битный) как систему ввода сигнала, которая соединена с 20 булавами.
